Grohe 39354SH0 Installationsanleitung
Vorschau ausblenden
Andere Handbücher für 39354SH0:
- Bedienungsanleitung (1858 Seiten) ,
- Kurzanleitung (227 Seiten) ,
- Installationsanleitung (126 Seiten)
Werbung
Quicklinks
®
Sensia
ARENA
DESIGN + ENGINEERING
GROHE GERMANY
99.0537.231/ÄM 239494/01.17
www.grohe.com
39354SH0
39414SH0
18801SH0
600
68
375
180
116
465
330
230
INSTALLATIONSANLEITUNG
INSTALLATION MANUAL
MANUEL D'INSTALLATION
MANUAL DE INSTALACIÓN
MANUALE DI INSTALLAZIONE
INSTALLATIEHANDLEIDING
INSTALLATIONSHANDBOK
MONTERINGSVEJLEDNING
INSTALLASJONSHÅNDBOK
ASENNUSOPAS
FELSZERELÉSI ÚTMUTATÓ
MANUAL DE INSTALAÇÃO
KURULUM KILAVUZU
NÁVOD NA INŠTALÁCIU
NAVODILO ZA NAMESTITEV
PAIGALDUSJUHEND
MONTAVIMO VADOVAS
459
MANUAL DE INSTALARE
0.00
......2
......8
....14
....20
....26
....32
....38
....44
....50
....56
....62
....73
....74
....80
....86
....92
....98
..104
..110
..116
..122
..128
..134
..140
..146
..152
..158
..164
..170
Werbung
Verwandte Anleitungen für Grohe 39354SH0
Inhaltszusammenfassung für Grohe 39354SH0

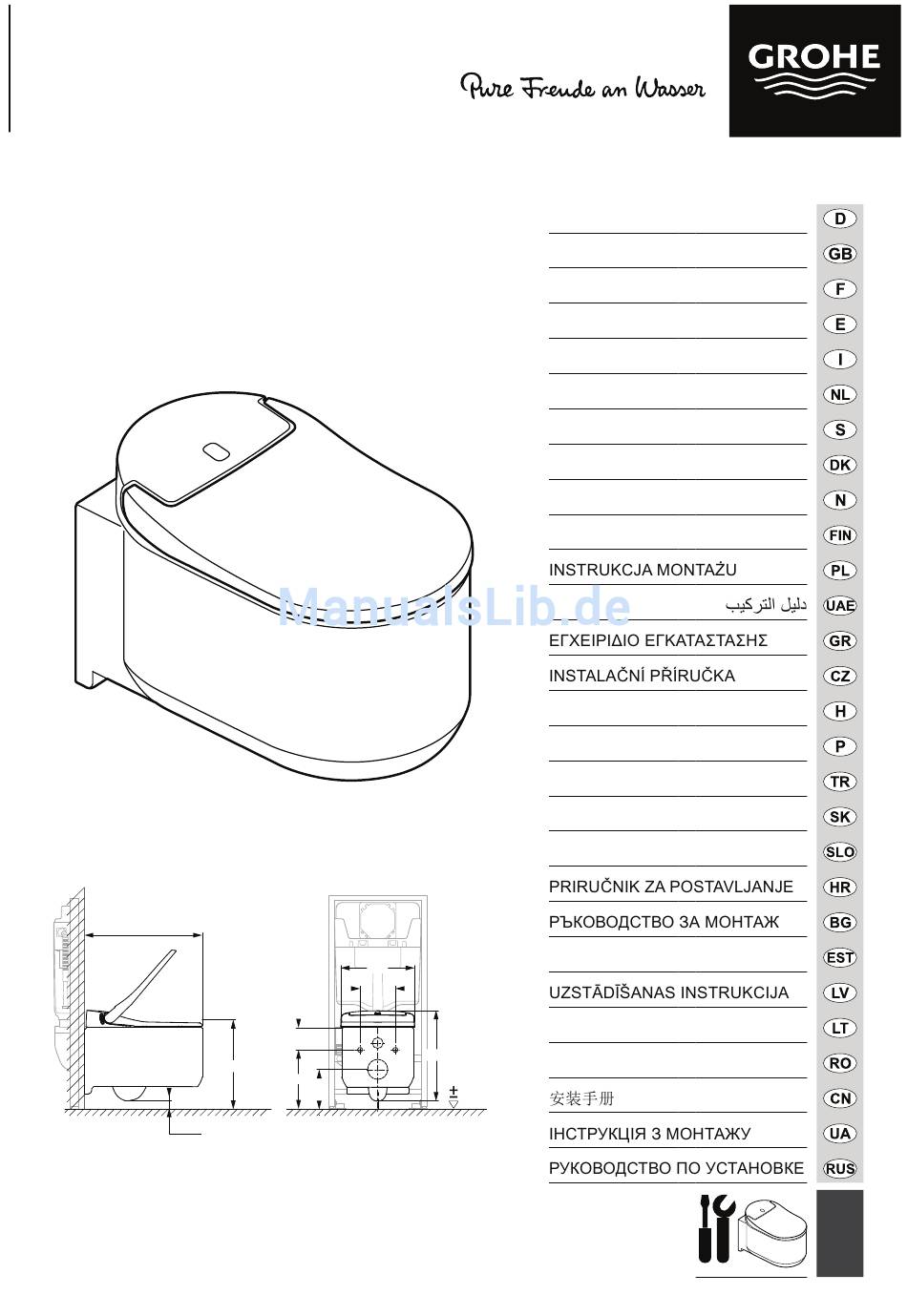

- Seite 1 ® Sensia ARENA DESIGN + ENGINEERING GROHE GERMANY 99.0537.231/ÄM 239494/01.17 www.grohe.com 39354SH0 39414SH0 INSTALLATIONSANLEITUNG ..2 18801SH0 INSTALLATION MANUAL ..8 MANUEL D’INSTALLATION ..14 MANUAL DE INSTALACIÓN ..20 MANUALE DI INSTALLAZIONE ..26 INSTALLATIEHANDLEIDING ..32 INSTALLATIONSHANDBOK ..38 MONTERINGSVEJLEDNING ..44 INSTALLASJONSHÅNDBOK ..50 ASENNUSOPAS ..56 ..62...
