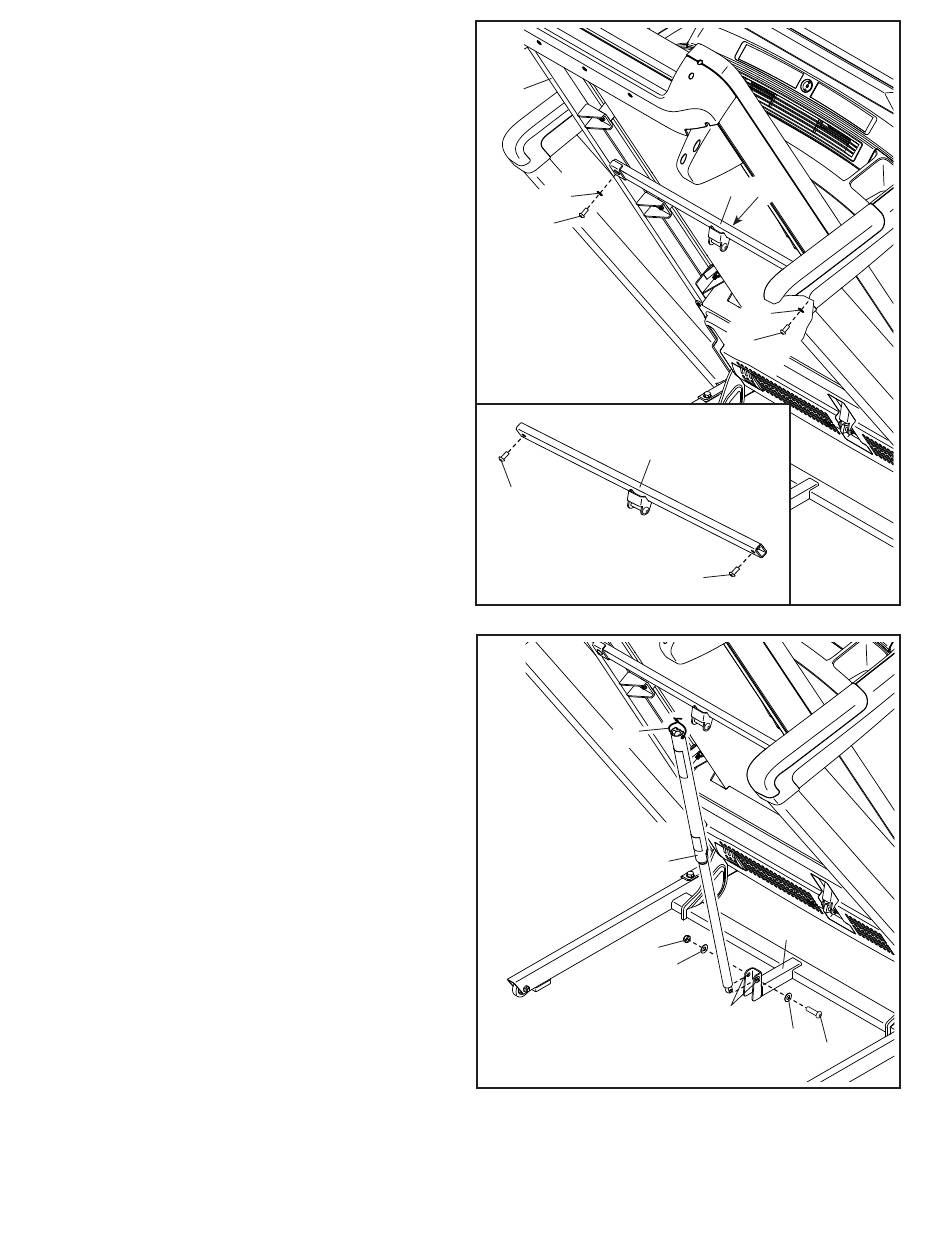

12. Heben Sie den Rahmen (66) auf die abgebildete
Position an. WICHTIG: Lassen Sie eine zweite
Person den Rahmen halten, bis Schritt 14
vollendet ist.
Siehe Nebenbild. Entfernen Sie die
zwei 5/16" x 1" Schrauben (9) von der
Arretierungsquerstange (62).
Richten Sie dann die Arretierungsquerstange
(62) wie abgebildet aus. Der Aufkleber
"This side towards belt" (L) muss zum
Laufband zeigen. Befestigen Sie die
Arretierungsquerstange mit den zwei 5/16" x 1"
Schrauben (9), die Sie eben entfernt haben, und
zwei 5/16" Zahnscheiben (5) am Rahmen (66).
13. Entfernen Sie die 5/16"-Mutter (12), die
beiden 3/8"-Anlaufscheiben (16) und den
5/16" x 1 1/4"-Bolzen (10) von der Pfostenbasis
(101). Hinweis: Wenn eine 5/16" Buchse (130)
herauskommt, setzen Sie sie wieder ein.
Als Nächstes richten Sie die Lagerung-
sarretierung (65) wie abgebildet aus.
Befestigen Sie die Lagerungsarretierung (65)
mit dem 5/16" x 1 3/4" Bolzen (10), den zwei
Anlaufscheiben (37) und der 5/16" Mutter (12),
die Sie gerade entfernt haben, an der Basis
(101).
Anschließend entfernen Sie das Band (N) von
der Lagerungsarretierung (65).
12
66
5
9
62
9
13
N
12
13
62
L
5
9
9
65
101
37
130
37
10
