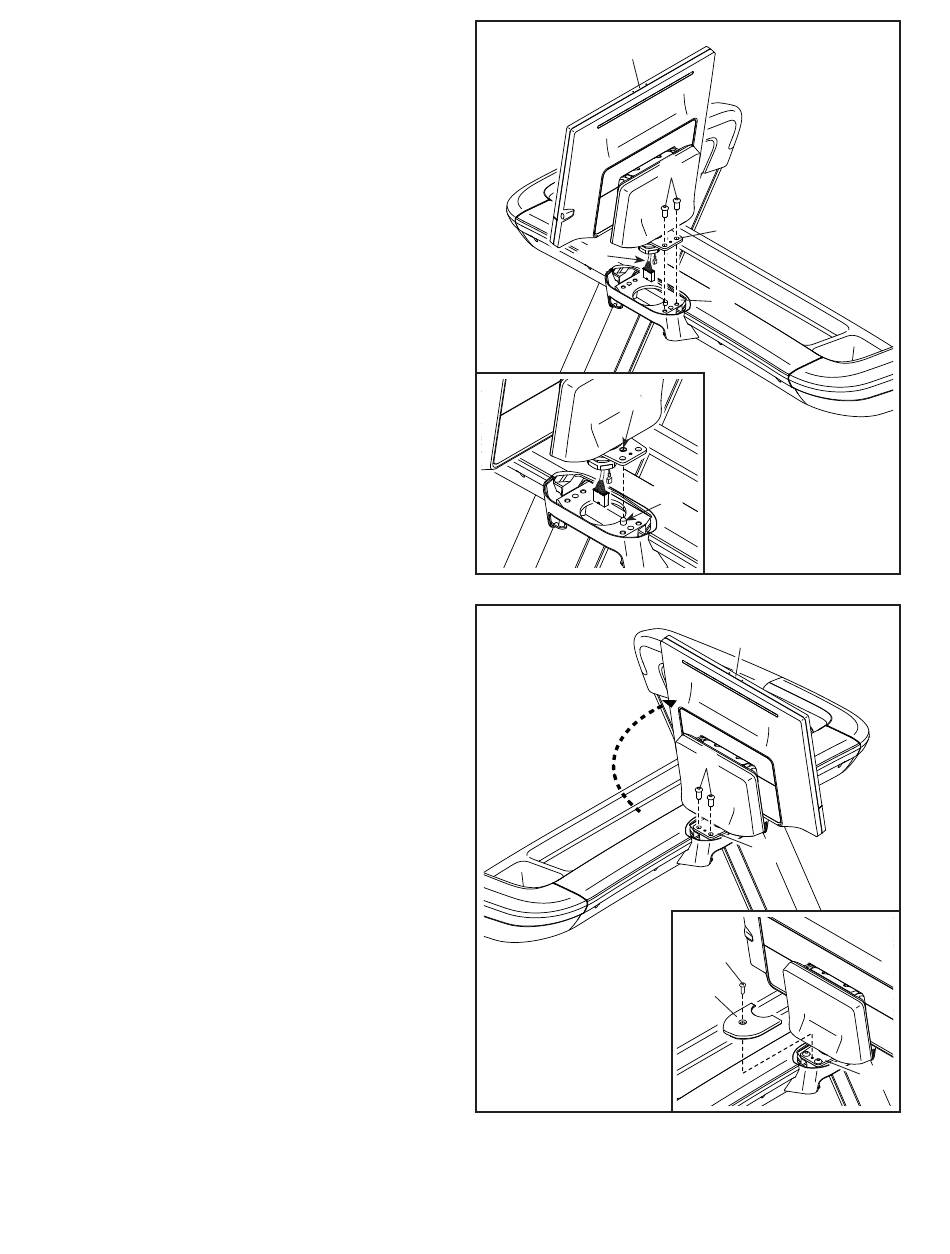

8. Entfernen Sie das Schild (nicht abgebil-
det) von der Schwenkplatte (75) an der
Computereinheit (F).
Als Nächstes lassen Sie eine zweite Person
die Computereinheit (F) an die Haltestangen-
baugruppe (E) halten. Siehe Nebenbild.
Vergewissern Sie sich, dass die Computereinheit
so ausgerichtet ist, dass das gezeigte Loch (H)
über dem Positionierungsstift (I) ist.
Als Nächstes schieben Sie die Computerkabel
(G) durch die runde Öffnung an der
Haltestangenbaugruppe (E) nach unten,
während Sie die Computereinheit (F) auf die
Haltestangenbaugruppe aufsetzen. Die Kabel
nicht einklemmen.
Befestigen Sie die Computereinheit (F) mit zwei
5/16" x 3/4" Schrauben (6). Ziehen Sie die
Schrauben noch nicht vollständig fest.
9. Drehen Sie die Computereinheit (F) so,
dass sie in die entgegengesetzte Richtung
zeigt. Drehen Sie zwei 5/16" x 3/4" Schrauben
(6) in die Schwenkplatte (75) ein. Drehen Sie
zunächst beide Schrauben nur lose ein, dann
ziehen Sie diese fest an.
Siehe Nebenbild. Identifizieren Sie die linke
Schwenkabdeckung (115). Befestigen Sie die
linke Schwenkabdeckung mit einer M4 x 16mm
Schraube (4) an der Schwenkplatte (75). Ziehen
Sie die Schraube nicht zu fest an.
8
F
G
H
9
11
6
75
E
I
F
6
75
4
115
75
