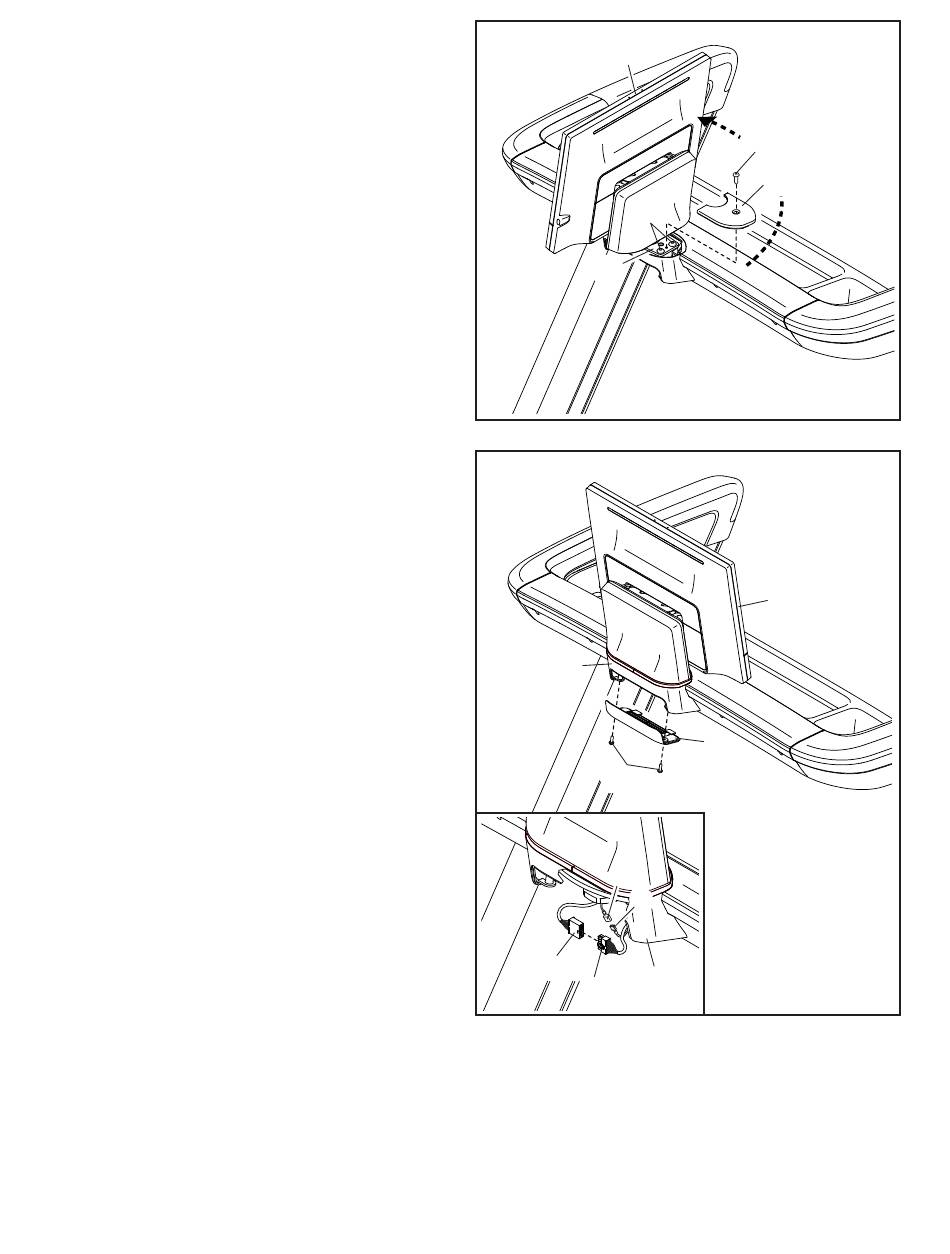

10. Drehen Sie die Computereinheit (F) in ihre
ursprüngliche Position zurück. Ziehen Sie
die zwei 5/16" x 3/4" Schrauben (6), die Sie in
Schritt 8 lose eingedreht haben, nun fest.
Dann befestigen Sie die rechte Schwenkab-
deckung (116) mit einer M4 x 16mm Schraube
(4) an der Schwenkplatte (75). Ziehen Sie die
Schraube nicht zu fest an.
11. Drehen Sie die Computereinheit (F) in die
gezeigte Position.
Siehe Nebenbild. Verbinden Sie das
Erdungskabel (R) des Trainingscomputers
mit dem Erdungskabel (S) in der
Haltestangenbaugruppe (E).
Siehe Nebenbild. Als Nächstes verbinden Sie
das Computerkabel (G) mit dem Kabel (T) in
der Haltestangenbaugruppe (E). WICHTIG: Die
Steckverbinder an den Kabeln sollten ohne
Schwierigkeit ineinandergleiten und mit
einem hörbaren Klicken einschnappen. Die
Kabel müssen ordnungsgemäß angeschlos-
sen werden, damit das Laufbandgerät in
richtiger Art und Weise funktionieren kann.
Schieben Sie dann alle Kabel vorsichtig in die
Haltestangenbaugruppe (E) und befestigen Sie
die Zugangsabdeckung (118) mit zwei #8 x 5/8"
Schrauben (132). Ziehen Sie die Schrauben
nicht zu fest an.
10
F
6
75
11
E
132
R
S
G
T
12
4
116
F
118
E
