1.2 Beschreibung der USV
Das Ziel einer USV ist es, unabhängig vom Vorhandensein der Netzstromversorgung, ein
perfektes Funktionieren der an sie angeschlossenen Geräte zu gewährleisten. Einmal
angeschlossen und aus dem Netz versorgt, erzeugt die USV eine sinusförmige
Wechselspannung mit stabiler Amplitude und Frequenz, unabhängig von den in der
Netzversorgung auftretenden Störungen oder Schwankungen. Solange die USV mit
Netzspannung versorgt wird, werden die Batterien, kontrolliert durch den Mikrocontroller,
geladen. Der Mikrocontroller überwacht darüber hinaus ständig die Höhe der Netzspannung, die
vom Inverter gelieferte Spannung und Frequenz, die angeschlossene Last, die Innentemperatur
des Geräts und den Zustand der Batterien.

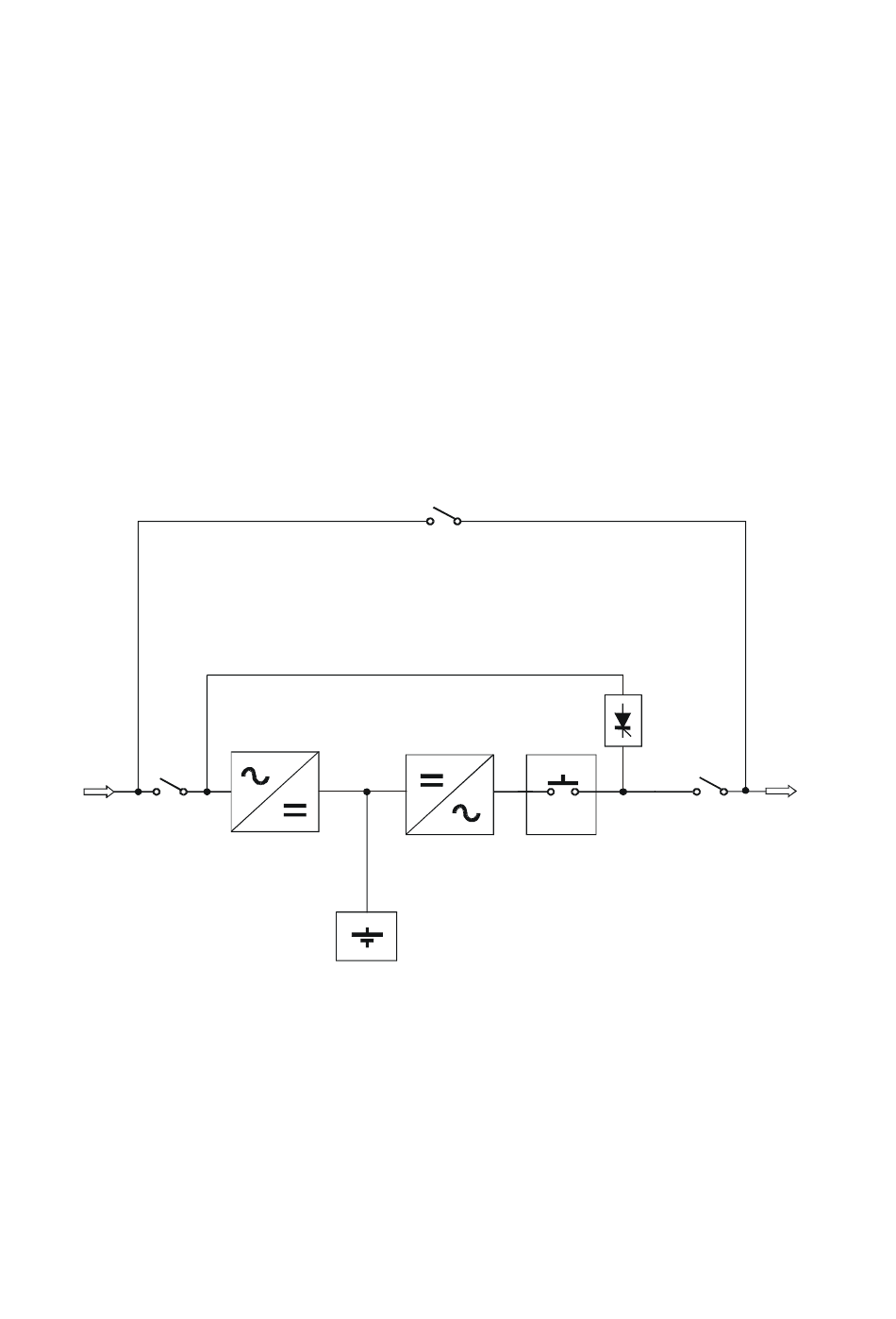

Im Folgenden wird das Blockschaltbild der USV (siehe Abb. 1) aufgezeigt und einzelne
Komponenten beschrieben.
SWMB
Maintenance by-pass
switch
AC/DC
DC/AC
Automatic
CONVERTER
CONVERTER
static by-pass
with PFC
(INVERTER)
Line Out
Line In
SWOUT
Stand-by
SWIN
Output
switch
Input
breaker
breaker
Battery
BLOCKSCHALTBILD DER USV
Abb. 1
