2.4 Anschlüsse
Die Aufstellung hat ausschließlich durch qualifiziertes Fachpersonal zu erfolgen.
DER ERSTE ANSCHLUG, DER ZU ERFOLGEN HAT, IST DER DES
SCHUTZLEITERS (ERDUNGSKABEL) AN DIE MIT PE BEZEICHNETE KLEMME.
DIE USV DARF NIEMALS OHNE SCHUTZERDUNG BETRIEBEN WERDEN.
Hinweis: Wenn die Markierungen für den Nullleiter (N) und die Phase (F) für Stecker und
Steckdose beachtet werden, ändert die USV nichts an dem Verhalten des bestehenden
Nullleiters. Der Übergangswiderstand gegen den Nullleiter ist geringer als 0,1 Ohm.
Ein vor die USV geschaltete Fehlerstromschalter springt auch im Falle eines Fehlers im
Ausgang der USV an. Die Empfindlichkeit des Fehlerstromschalters muss auf den Leckstrom
der Einheit (ca. 9mA) und den der angeschlossenen Last, die sich auf dem Erdleiter der USV
Das Verhalten des Nullleiters ändert sich nur, wenn ein Trenntransformator eingesetzt wird
oder wenn die USV mit netzseitig getrenntem Nullleiter betrieben wird.
Vermeiden Sie auf jeden Fall, die Nullleiter des Eingangs und des Ausgangs miteinander
oder mit Erdleiter zu verbinden, da dies die USV beschädigen könnte.
Stellen Sie die korrekte Verbindung des Nullleiters am Eingang sicher, da sonst die USV
beschädigt werden könnte.
Bei den USV der Ausführungen 10kVA/8kVA/6,5kVA findet sich an der Anschlusseinheit ein
Aufkleber, der daran erinnert, dass der Nullleiter unbedingt anzuschließen ist. Entfernen Sie
diesen Aufkleber für die Anschlussarbeiten und befestigen Sie ihn hinterher wieder.
Um die Anschlussarbeiten für die Netzversorgung, die Last und die Zusatzbatterien
durchzuführen, entfernen Sie, wie in der nachstehenden Abbildung gezeigt, die
Anschlussabdeckung und folgen Sie den Hinweisen in den folgenden Absätzen (oder auf der
Abdeckung).
Lösen Sie die Befestigungsschrauben der Anschlussabdeckung und nehmen Sie sie ab (siehe
Abb. 5).

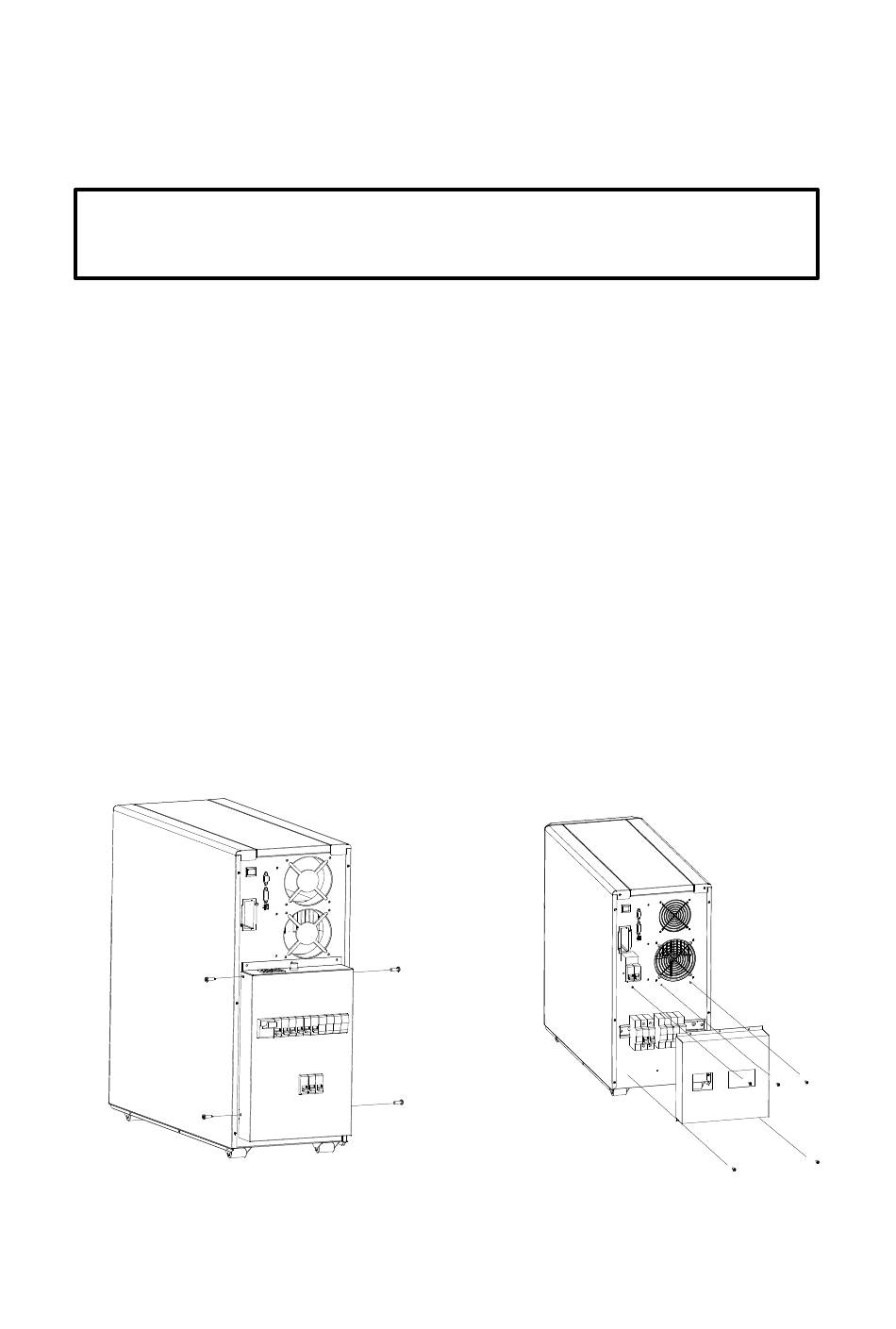

Abb. 5: links Ausführungen 10kVA / 8kVA / 6,5kVA, rechts Ausführungen 6kVA / 5kVA
summieren, ausgelegt sein.
Rückansicht USV
111
