2.4.3 Anschluss Zusatzbatterien
Stellen Sie sicher, dass alle Unterbrecher und Sicherungshalter der USV geöffnet sind.

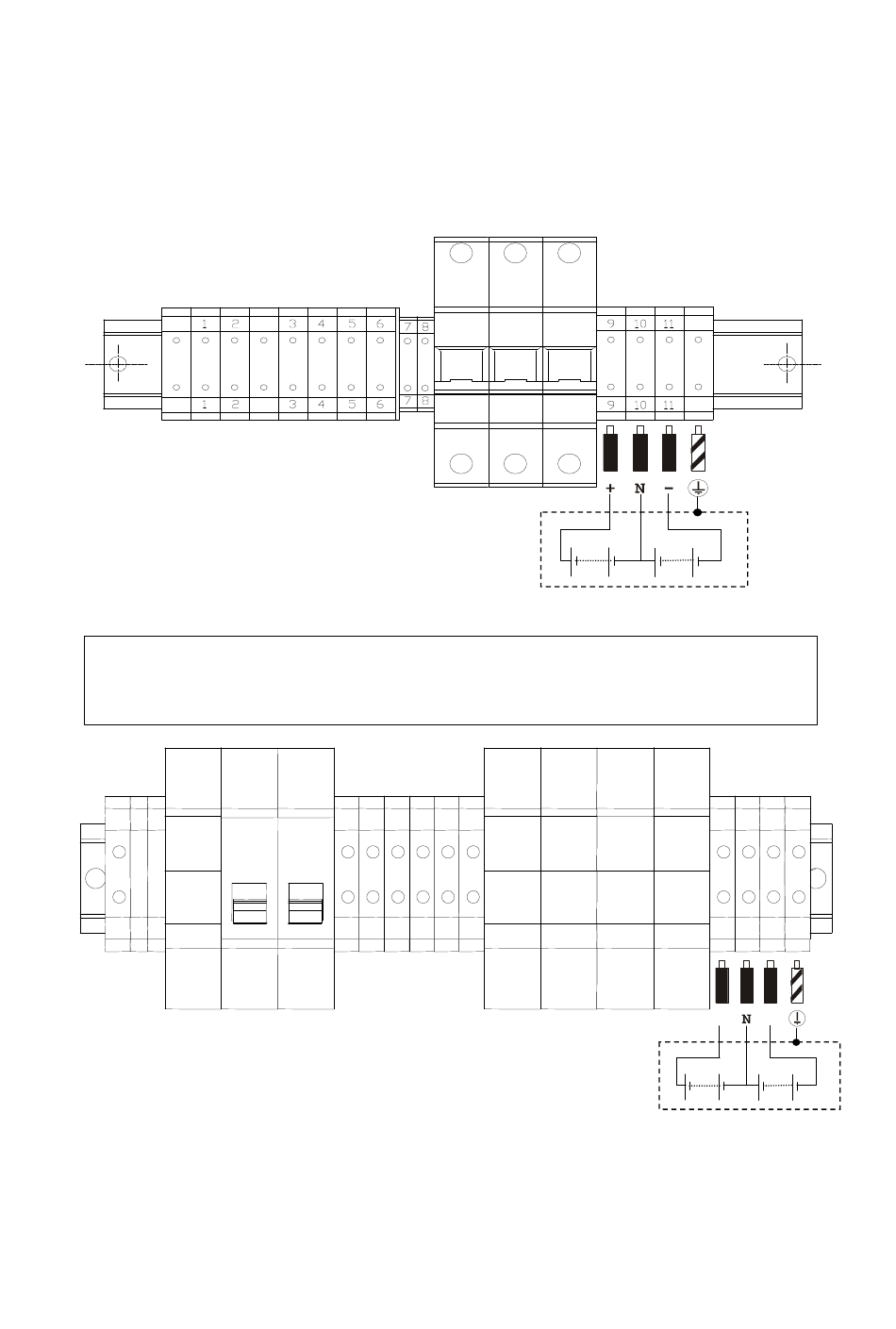

Verbinden Sie die Leiter für Eingang und Ausgang wie dargestellt in Abbildung 8a, für
Ausführungen 10kVA / 8kVA, und 8b, für Ausführungen 6kVA / 5kVA.
Abb.8a
Battery Box
ANSCHLUSS BATTERY BOX
Abb.8a: Klemmen Ausf. 10kVA / 8kVA / 6,5kVA
Abb.8b: Klemmen Ausf. 6kVA / 5kVA
1 2
3 4
7 8
5
6
9
+
-
Fig.8b
Battery Box
ACHTUNG: Die Installation der Battery Box muss durch qualifiziertes Fachpersonal
erfolgen. Bevor Sie die Verbindung vornehmen, stellen Sie sicher, dass Spannungen der
Batterien der Battery Box mit denen der USV übereinstimmen.
