2.4.4 Befestigung des Fußes zum blockieren der Rollen

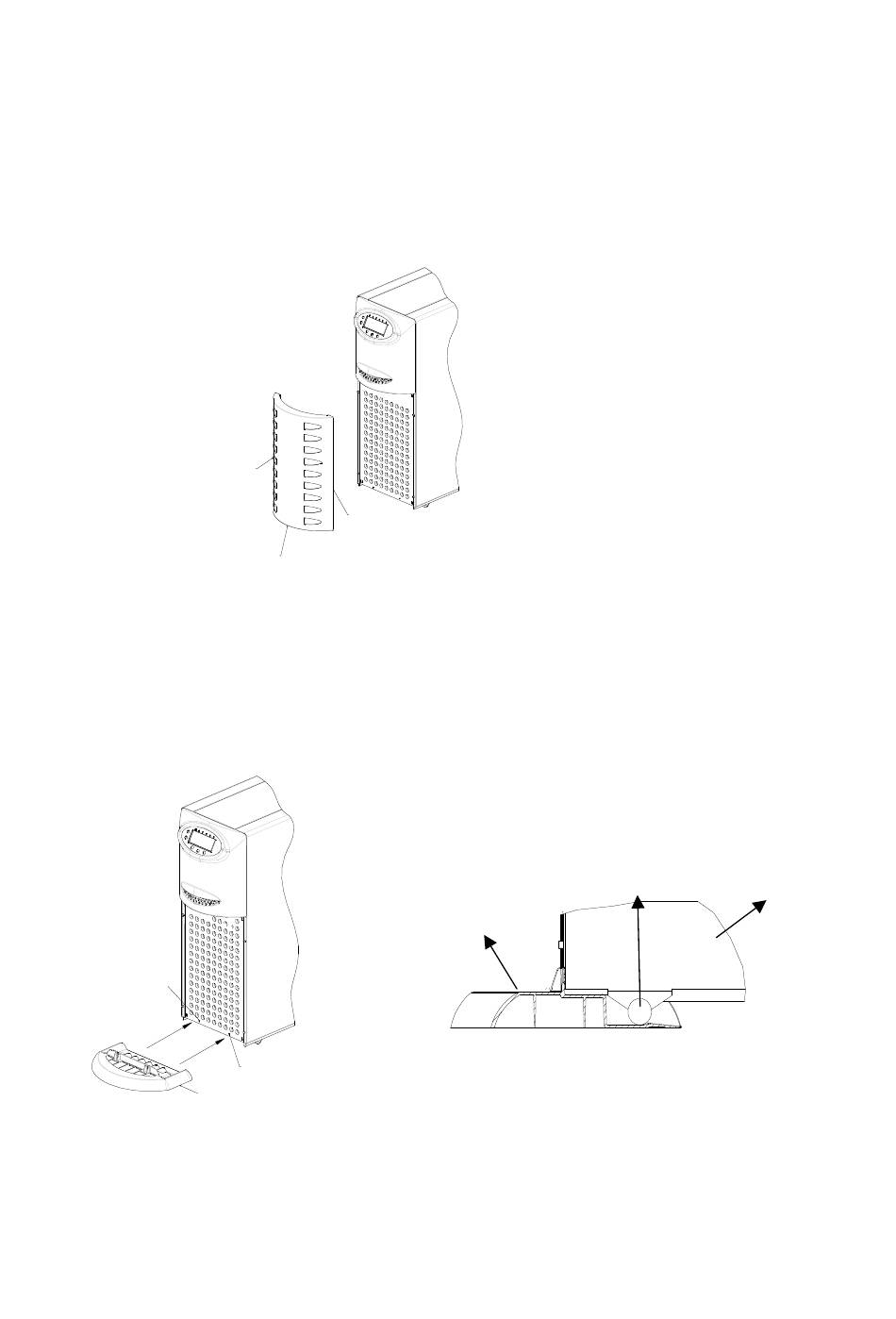

Entfernen Sie die vordere Abdeckung, indem Sie sie an den in der Abbildung gezeigten Punkten
zu sich heranziehen (erst in Punkt A und danach gleichzeitig in den Punkten B und C), so dass
die Schnappverschlüsse ausgerastet werden (siehe Abb. 9).
Entfernen vorderen Abdeckung
Abb. 9
B
C
A
Lösen Sie die beiden Schrauben an der Unterseite der Frontplatte und heben Sie sie auf. Bringen
Sie den Fuß gegen die beiden vorderen Rollen in Position (siehe Abb. 10) und schieben Sie die
USV nach vorne, bis die Rollen im Fuß blockiert werden (siehe Abb. 11).
Einsetzen Fuß zum Blockieren der Rollen
Rolle
USV
Fuß
Schraube
Schraube
Fuß
Abb.11
Abb.10
115
