1 2
2.4.2 Anschluss Netz dreiphasig, Last einphasig (nur Ausführungen
10kVA/8kVA/6,5kVA)
Stellen Sie sicher, dass alle Unterbrecher und Sicherungshalter der USV geöffnet sind.
Verbinden Sie die Leiter für Eingang und Ausgang wie dargestellt in Abbildung 7.
AUSGANG
(LAST)
ACHTUNG: In der Betriebsart By-Pass (automatisch oder manuell) wird die angeschlossene
Last aus dem Netz über die Phase L1 versorgt. Daher muss diese Phase so dimensioniert sein,
dass sie die gesamte an die USV angeschlossene Last versorgen kann.
3 4
5
6
AUSGANG
EINGANG
(LAST)
(NETZ)
EINGANG
(NETZ)
113

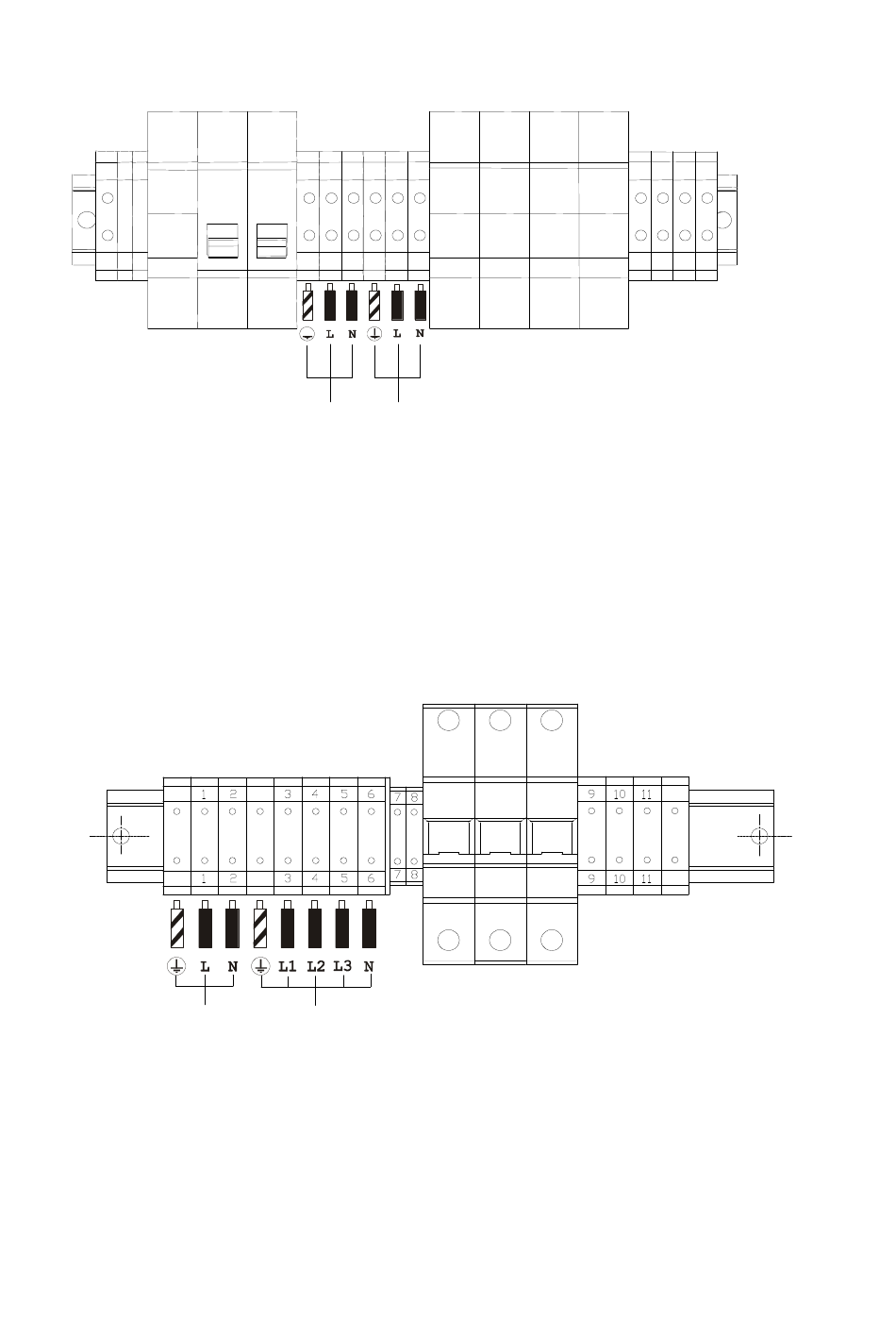

Klemmen Ausf. 6kVA / 5kVA:
Anschluss Netz und
Klemmen Ausf. 10kVA / 8kVA / 6,5kVA:
Netzanschluss dreiphasig, Last einphasig
Abb.7
7 8
9
Last einphasig
Abb.6b
