Solimotion FTR20

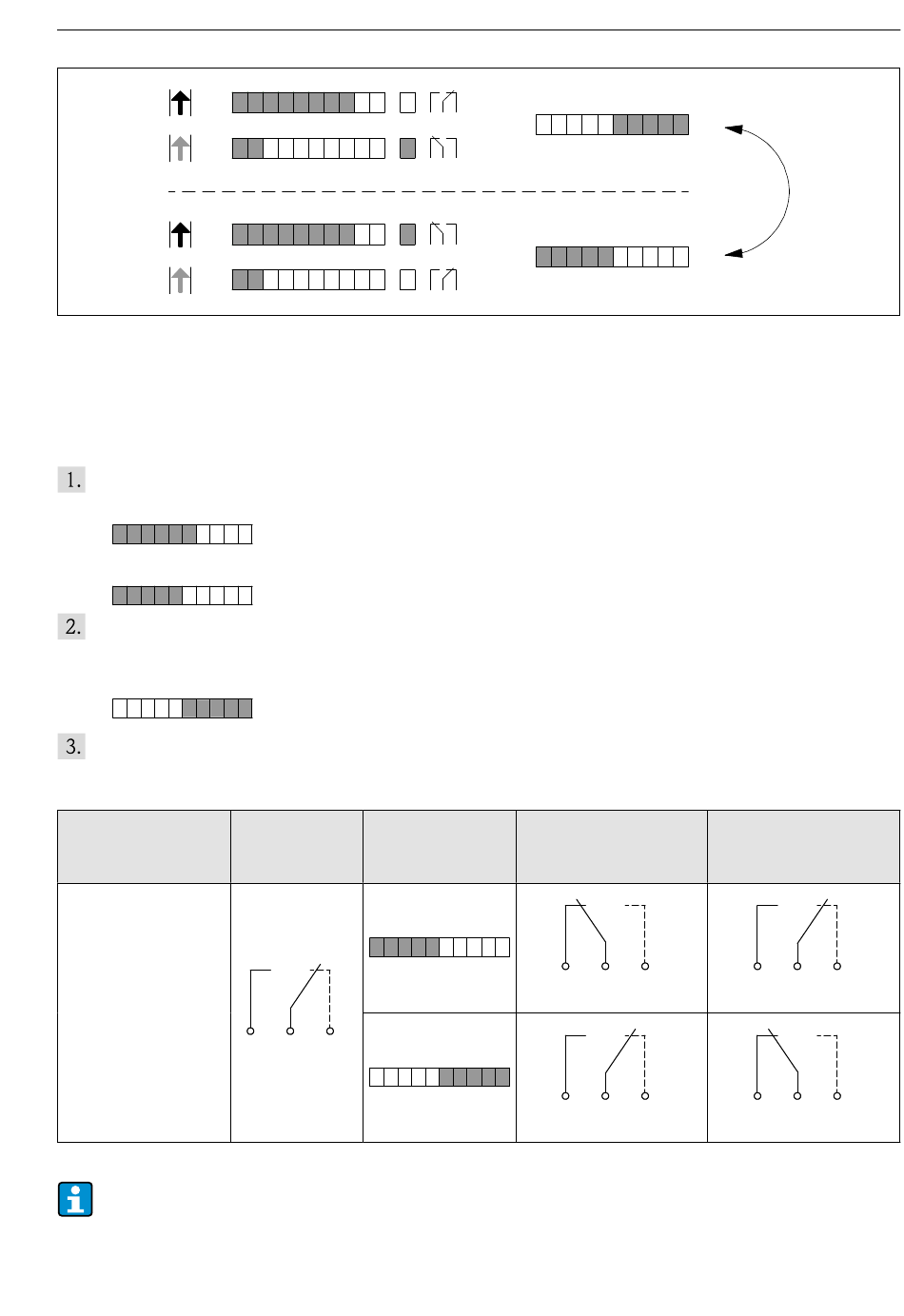

12 Grenzsignalfunktion auswählen
A Ruhelage (Versorgungsspannung fehlt)
B Relais schaltet bei unbewegtem Schüttgut
C Relais schaltet bei bewegtem Schüttgut (Standard-Einstellung)
Kodierschalter auf Position 6 stellen
→ A nzeige der Funktionsnummer
→ N ach 2 Sekunden: Anzeige der eingestellten Grenzsignalfunktion, Beispiel:
Taste am Gerät drücken, um zwischen den beiden möglichen Grenzsignalfunktionen zu
wechseln
→ A nzeige der geänderten Grenzsignalfunktion, Beispiel:
Kodierschalter auf Ausgangsposition 0 stellen
→ A nzeige der aktuellen Signalstärke
Ausgang
Relais
(Kontakte 3-4-5)
oder
Solid-State-Relais
(Kontakte 3-4)
• Diese Einstellung dient der Anpassung der Schaltfunktion an die nachgeschaltete Aus-
wertung (Prozessleitsystem).
• Diese Einstellung hat für den Stromausgang keine Bedeutung.
Endress+Hauser
Ruhelage Einstellung
3 4 5
A
A
Überschreitung
Schaltpunkt
(Leuchtdiode 5)
3 4
3 4
Inbetriebnahme
B
C
Unterschreitung
Hysterese
(Funktion 5)
5
3 4
5 3 4
0000000362
5
5
