Solimotion FTR20
Kodierschalter auf Ausgangsposition 0 stellen
→ Anzeige der aktuellen Signalstärke
Optional:
Zusätzlicher manueller Abgleich bei unbewegtem Schüttgut oder minimalem Schütt-
strom (Funktion 4)
Der automatische Abgleich ist für die meisten Anwendungen ausreichend. Der manuelle Ab-
gleich bietet die Möglichkeit, die Empfindlichkeit des Schüttgutbewegungsmelders individuell
an die Anwendung anzupassen.

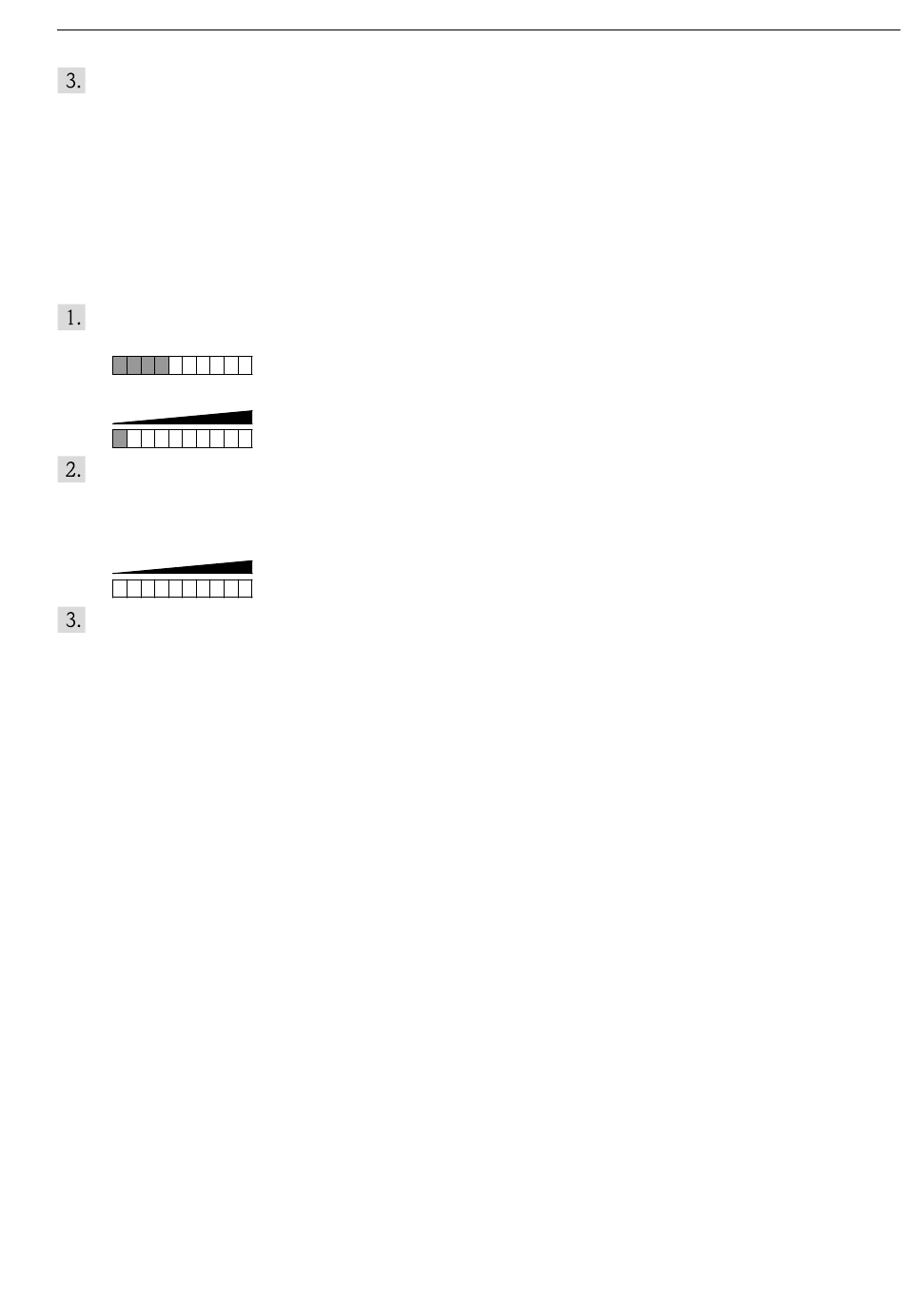

Kodierschalter auf Position 3 stellen
→ A nzeige der Funktionsnummer
→ N ach 2 Sekunden: Anzeige der aktuellen Signalstärke, Beispiel:
Entsprechende Bedientaste am Gerät drücken, um bei unbewegtem Schüttgut oder mini-
malem Schüttstrom eine Anhebung oder Reduktion der Signalstärke zu erreichen
→ A nzeige der Signalstärke bei unbewegtem Schüttgut oder minimalem Schüttstrom (alle
10 LED' s sind gerade aus)
Kodierschalter auf Ausgangsposition 0 stellen
→ Anzeige der aktuellen Signalstärke
7�2�3 Verstärkung und Detektionsbereich (Funktion B und C)
Die Funktionen "Verstärkung" und "Detektionsbereich" dienen der Feineinstellung nach einem
automatischen und/oder manuellen Abgleich, sie werden für die meisten Anwendungen nicht
benötigt. Alternativ ist ein Abgleich auch ohne Prozess ausschließlich mit diesen Funktionen
möglich.
→  BA01136F
7�3 Erweiterte Einstellungen
7�3�1 Hysterese (Funktion 5)
Für den Schaltausgang (Umschaltkontakt beim Relais, Schließer beim Solid-State-Relais, ohne
Bedeutung beim Stromausgang) kann eine Hysterese von 1 bis 4 LED's parametriert werden.
Der feste Schaltpunkt bei steigender Signalstärke liegt beim Übergang von LED 5 auf LED 6.
Der Schaltpunkt bei abnehmender Signalstärke kann zwischen dem Übergang von LED 5 auf
LED 4 (minimale Hysterese von einer LED) und maximal zwischen LED 2 auf LED 1 (maximale
Hysterese von vier LED's) parametriert werden.
