Endress+Hauser Solimotion FTR20 Kurzanleitung Seite 19

Solimotion FTR20

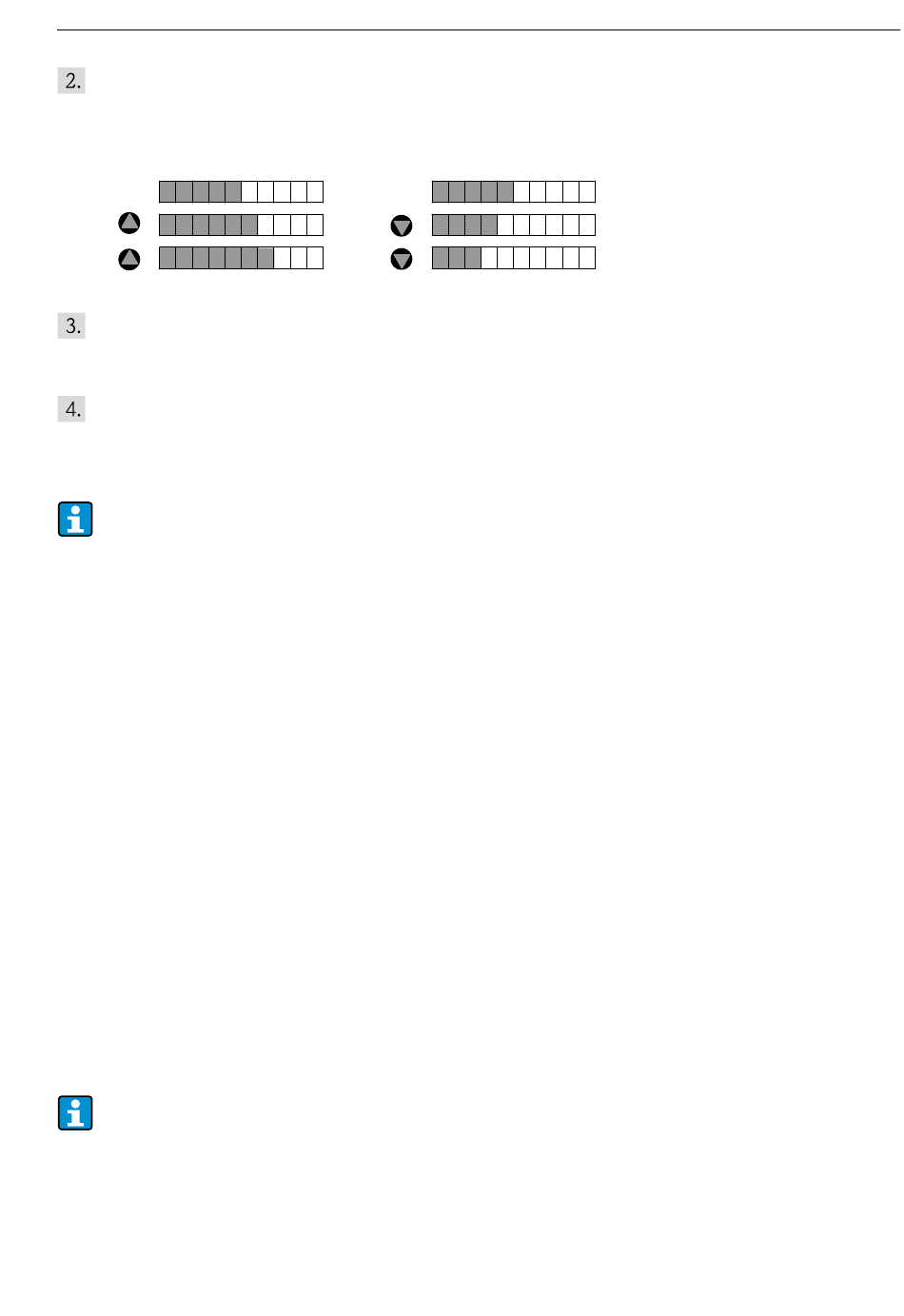

Einstellen der angewählten Funktion
→ M it den beiden Bedientasten kann der Wert erhöht/verringert oder die Auswahl umge-
schaltet werden.
Beispiel: Funktion 3 (manueller Abgleich bei bewegtem Schüttgut)
→
→
...
Der eingestellte Wert wird gespeichert, sobald die Funktion gewechselt wird.
→ D er Wert kann jederzeit durch das Auswählen der entsprechenden Parametrierfunktion
wieder angezeigt und ggf. verändert werden.
Nach Abschluss der Parametrierung (nach Anpassung des Schüttgutbewegungsmelders
an das jeweilige Schüttgut) den Kodierschalter wieder in die Stellung "0" bringen, der
FTR20 ist nun betriebsbereit.
• D as Gerät befindet sich nur in Kodierschalterstellung "0" im Betriebsmodus, alle ande-
ren Positionen dienen der Parametrierung.
• Im Parametriermodus arbeitet der Schüttgutbewegungsmelder im Hintergrund weiter,
geänderte Einstellungen werden direkt berücksichtigt.
• Nach Abschluss der Einstellungen ist der Kodierschalter wieder auf die Ausgangsstel-
lung "0" (= Betrieb) zu stellen.
7 Inbetriebnahme
Der Schüttgutbewegungsmelder Solimotion wird durch das Anlegen einer Versorgungsspan-
nung an den FTR20 eingeschaltet.
Maximal 3 s nach Anlegen der Versorgungsspannung ist der Schüttgutbewegungsmelder
betriebsbereit.
7�1 Installations- und Funktionskontrolle
Installations- und Funktionskontrolle
• Checkliste "Montagekontrolle"
• Checkliste "Anschlusskontrolle"
7�2 Grundableich
• Der FTR20 ist abgeglichen, wenn a) bei bewegtem Schüttgut der Schaltpunkt (LED 5)
des Schaltausgangs sicher überschritten wird und b) beim Stromausgang nur ein bis
zwei (minimaler Schüttstrom) bzw. mindestens sechs LED' s (maximaler Schüttstrom)
leuchten.
• Ein erneut durchgeführter automatischer Abgleich (Funktion 1 oder Funktion 2) setzt
einen bereits vorhandenen Abgleich zurück.
Endress+Hauser
oder
→
→
...
Inbetriebnahme
19
