Endress+Hauser Solimotion FTR20 Kurzanleitung Seite 22

Inbetriebnahme

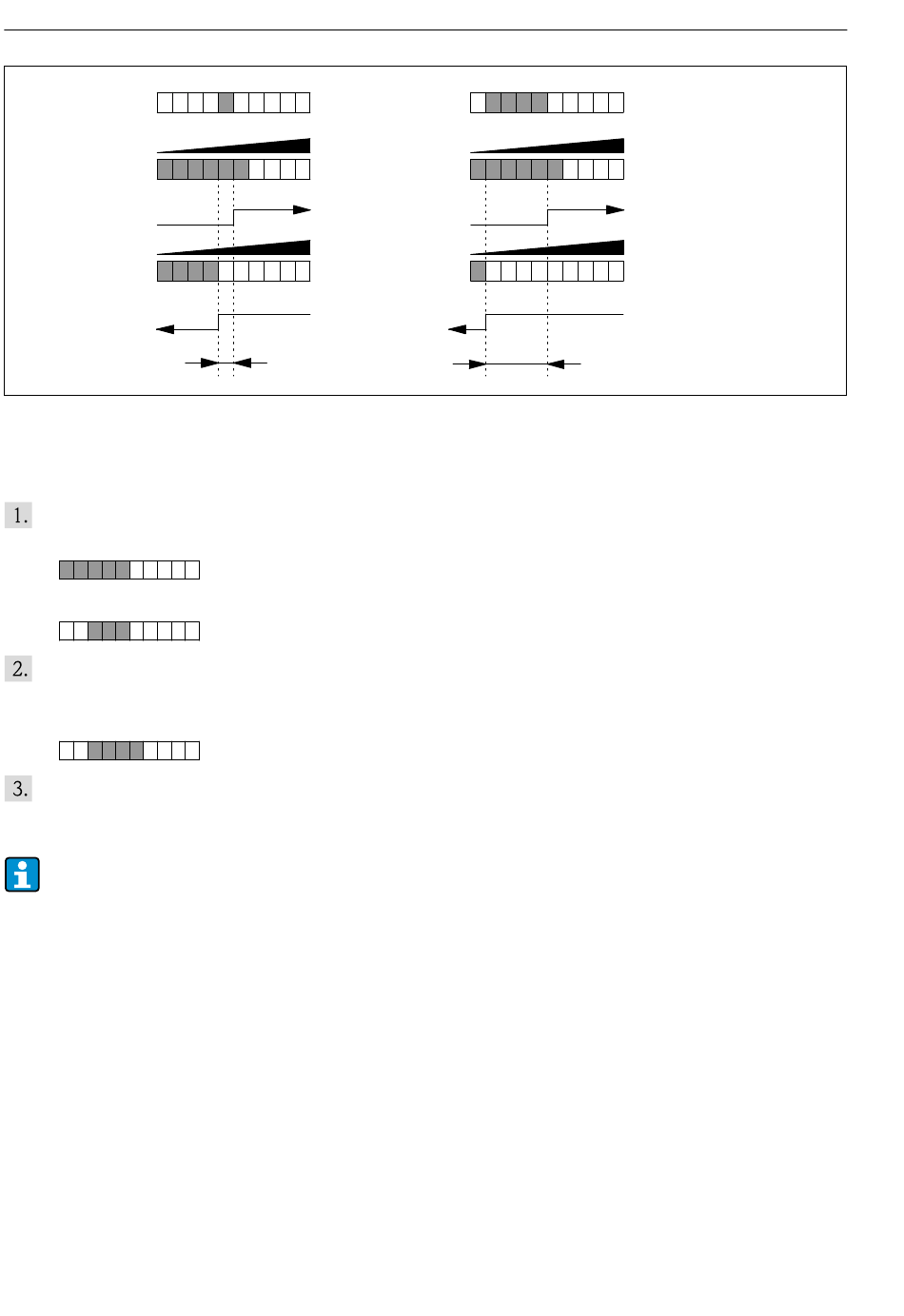

11 Einstellung der Hysterese
H Hysterese
Kodierschalter auf Position 5 stellen
→ A nzeige der Funktionsnummer
→ N ach 2 Sekunden: Anzeige der eingestellten Hysterese, Beispiel:
Bedientasten drücken, um die Hysterese im Bereich von 1 bis 4 LED' s zu parametrieren
→ A nzeige der geänderten Hysterese, Beispiel Hysterese von 3 LED' s auf 4 LED' s vergrö-
ßert:
Kodierschalter auf Ausgangsposition 0 stellen
→ Anzeige der aktuellen Signalstärke
• Eine größere Hysterese kann dazu verwendet werden, bei schwankender Signalstärke
den Ausgang am ständigen Schalten zu hindern. Wenn beispielsweise die Signalstärke
ständig zwischen der dritten und achten LED schwankt, würde der werksseitig vor-
eingestellte Hysteresewert von einer LED dazu führen, dass der Schaltausgang beim
Unterschreiten der vierten LED ständig schalten würde.
• Diese Einstellung hat für den Stromausgang keine Bedeutung.
7�3�2 Grenzsignalfunktion (Funktion 6)
Die Grenzsignalfunktion legt bei Geräten mit Relais und Solid-State-Relais das Schaltverhalten
beim Über- und Unterschreiten des Grenzwerts (oberer Grenzwert LED 5, unterer Grenzwert
durch Hysterese festgelegt) fest.
22
H = 1
H
H = 4
H
