5�2�2 Anschluss Versorgungsstromkreis
1 2

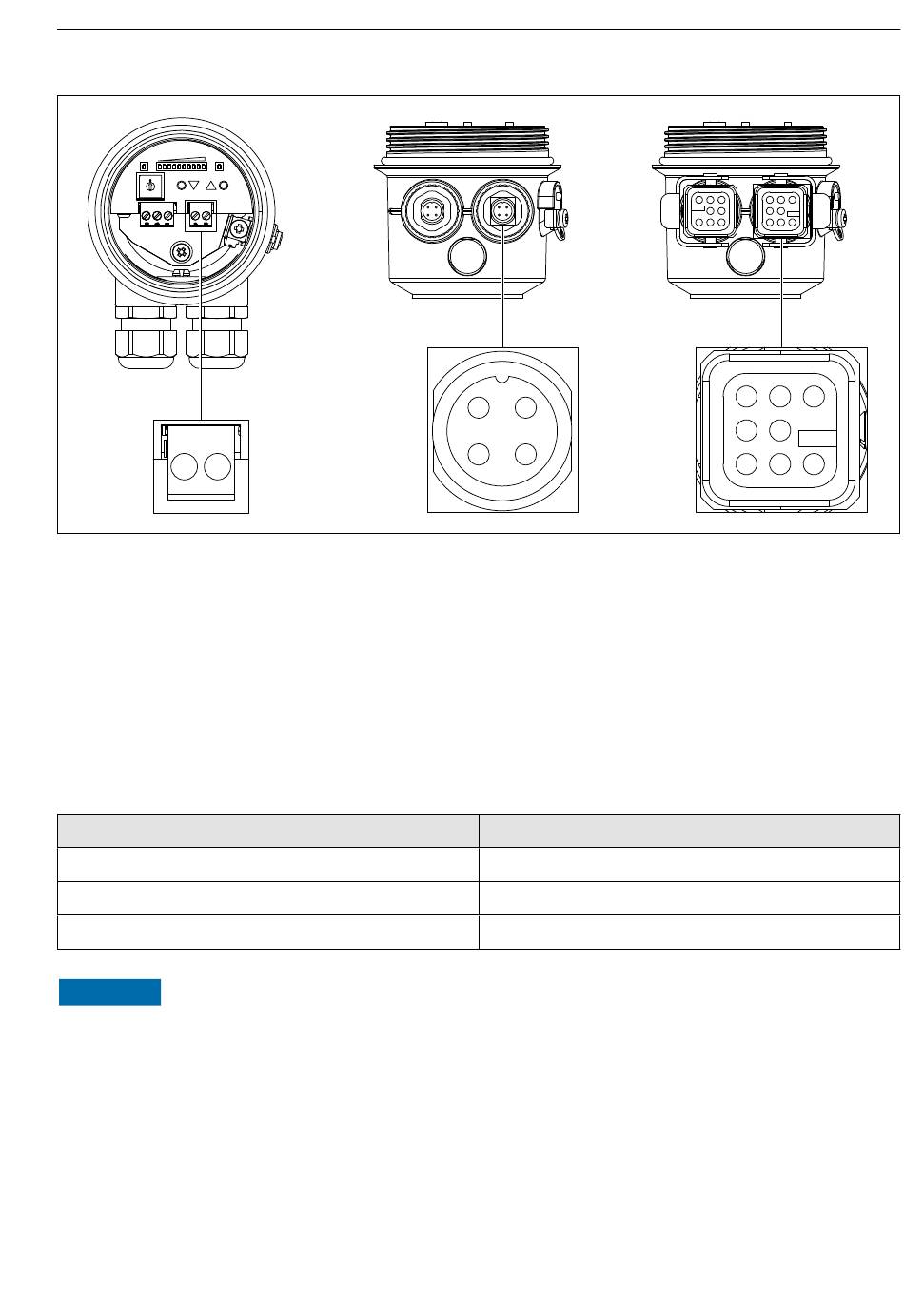

7 Anschluss Versorgungsstromkreis (Steckverbinder 1)
Versorgungsspannung
• 85 ... 253 V AC, 50/60 Hz
• 20 ... 60 V DC oder 20 ... 30 V AC, 50/60 Hz
Leistungsaufnahme
• 9 VA (85 ... 253 V AC, 50/60 Hz)
• 2,4 W (20 ... 60 V DC) / 4 VA (20 ... 30 V AC, 50/60 Hz)
Elektrischer Anschluss
Anschlussklemme
M12-Steckverbinder Binder Serie 713/763
Harting Steckverbinder Typ HAN8D
HINWEIS
• Stromversorgung entsprechend der Geräteversion anschließen
• Die Polarität der Versorgungsspannung ist beliebig.
• Überstromschutzeinrichtung (max. 10 A) für die Versorgungsspannung vorsehen.
• Gemäß IEC/EN 61010 ist für das Messgerät ein geeigneter Trennschalter vorzusehen.
• Der elektrische Anschluss über Steckverbinder ist nur für die Versorgungsspannung 20 ...
60 V DC oder 20 ... 30 V AC, 50/60 Hz (Bestelloption "E") verfügbar.
