6. ELEKTROANSCHLUSS

Zur Elektroinstallation sowie dem Elektroanschluss müssen alle zutreffenden
gesetzlichen Vorschriften beachtet werden.
Der Elektroanschluss des Gas - WLE darf nur von einem hierzu berechtigten Fachunternehmen ausgeführt
werden.
Ein Hauptschalter (SO) mit 3mm Kontaktabstand ist in unmittelbarer Nähe des Gas - WLE's an einer leicht
zugänglichen und ungefährdeten Stelle zu installieren. Der Hauptschalter muss gegen unbefugtes Einschalten
gesichert sein, z.B. abschließbar.
Überprüfen Sie, dass die vorhandene Netzspannung mit den Angaben auf dem Gerätetypenschild übereinstimmt.
Der Geräteanschlussplan befindet sich im Gas - WLE.
Der Netzanschluss einschließlich Steuerleitungen müssen durch die werkseitig vorgesehenen Kabeleinführungen
verlegt werden, nicht benötigte Kabeleinführungen müssen abgedichtet werden.

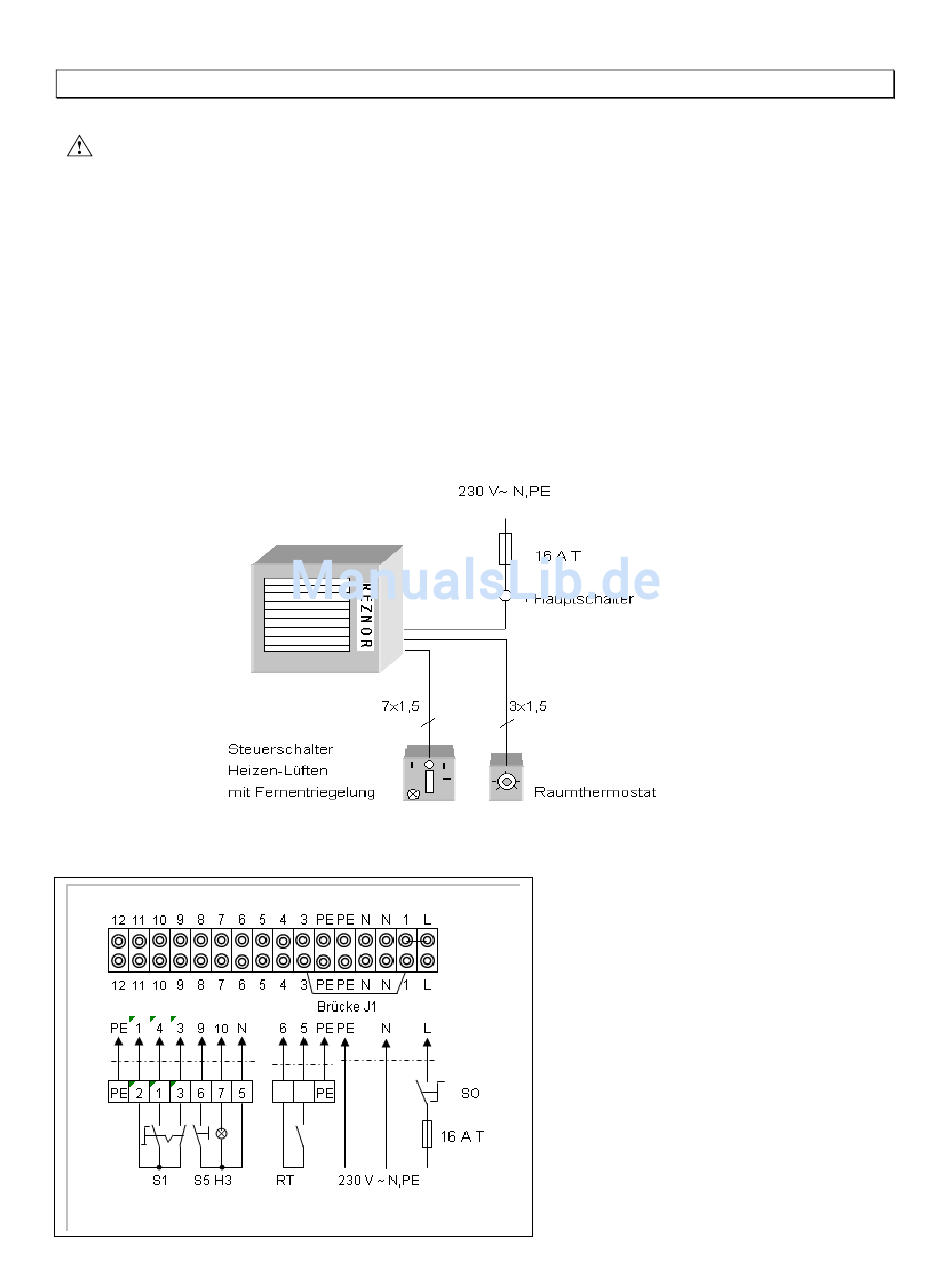

Ausführungsbeispiel:
Mit Steuerschalter Heizen- Lüften und Fernentriegelung und Raumthermostat
Abbildung 10
Anschlussklemmen im Gas - WLE
Abbildung 11
Legende
(H3) Meldeleuchte Störung Brenner
(J1) Brücke ab Werk, bei Verwendung
von S1 entfernen
(S1) Steuerschalter Heizen - Lüften
(S5) Fernentriegelung für Feuerungsautomat
(RT) Raumthermostat
(SO) Hauptschalter (Reparaturschalter)
Seite 8 von 23
