5. ABGASABFÜHRUNG
Zur Montage der Abgas- und Verbrennungsluftleitung müssen alle zutreffenden
gesetzlichen Vorschriften beachtet werden.
Über die Ausführung der Abgasanlage hat sich das Installationsunternehmen mit dem zuständigen Bezirks-
schornsteinfegermeister oder der Genehmigungsbehörde abzusprechen.
Die Gas - WLE's sind mit den Abgas- und Verbrennungsluftleitungen (wie Abb.) für folgende
Gerätekategorien systemzertifiziert und zugelassen:
raumluftabhängig B22
raumluftunabhängig C12, C32, C42, C52, C62, C82.
Typ der Abgasanlage Burfix oder Mygro 2000 D
Die Verbrennungsluft kann wahlweise dem Aufstellraum oder über eine Verbrennungsluftleitung direkt aus dem
Freien entnommen werden. Bei Entnahme der Verbrennungsluft aus dem Aufstellraum muss dies ohne Gefahren
möglich sein
.
Die Grenzlänge* der geraden Verbindungsleitung ist in den Abbildungen 6-8 angegeben, diese gilt auch für
die Verbrennungsluftleitung.
Bei Verwendung von zusätzlichen Formstücken reduziert sich die Grenzlänge der Verbindungsleitung:
bei 1 Bogen 90° um 1,5 m, bei 1 Bogen 45° um 1,0 m und bei 1 T-Stück um 2 m.

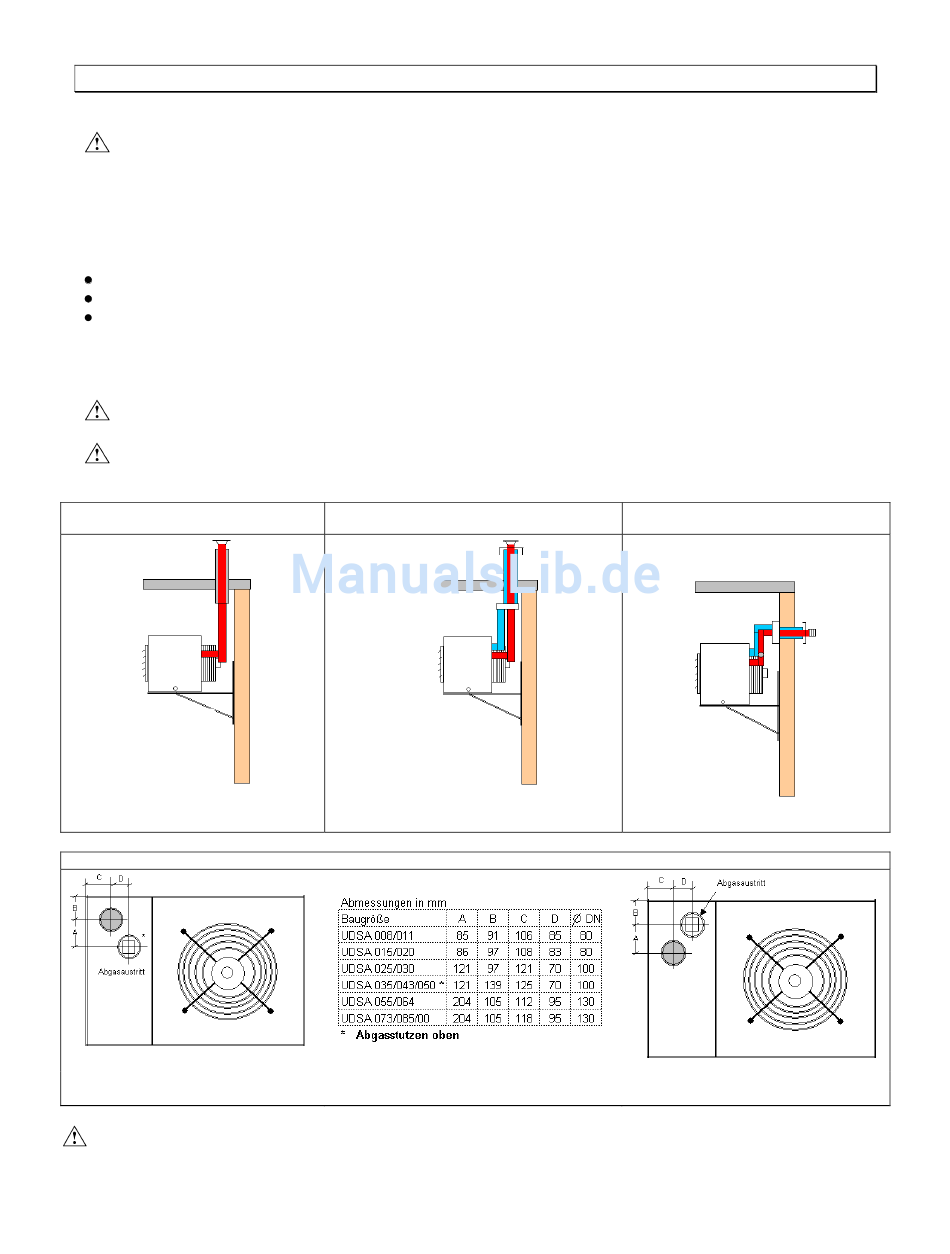

Abbildung 6
Ausführung B22, raumluftabhängig
* Grenzlänge 14 m
Abbildung 9 Anschluss für Abgas und Verbrennungsluftleitung
UDSA-2 008-011-015-020-025-030
UDSA-2 055-064-073-085-100
Die den jeweiligen Abgasanlagen beigefügte Installations- und Montageanweisung muss
beachtet werden. Die erforderlichen Bauteile sind in unseren Verkaufsunterlagen zusammengestellt
Abbildung 7
Ausführung C32, raumluftunabhängig
* Grenzlänge 7 m
Seite 7 von 23
Abbildung 8
Ausführung C12, raumluftunabhängig
* Grenzlänge 5,5 m
UDSA-2 035--043-050
.
