8. WARTUNGSANLEITUNG

Eine jährliche Wartung wird empfohlen.
Die Wartung darf nur von einem autorisierten Fachmann (VIU- oder Werkskundendienst) durchgeführt werden.
Die Gerätewartung sollte jährlich durchgeführt werden, bei stark belasteter Verbrennungsluft ist u. U. ein kürzerer
Wartungsintervall erforderlich.
8.1 Prüfung Geräteventilator
1. Betriebsschalter auf Stellung " Lüften ".
2. Axialventilator akustisch und optisch auf Laufgeräusche und
Unwucht prüfen.
3. Drehrichtung prüfen.
8.2 Prüfung Brennkammer
1. Geräteanschlussarmatur schließen.
2. Anschlussspannung über Hauptschalter freischalten.
3. Seitenverkleidung (Armaturenseite) öffnen.
4. Gasleitung am Eingang zum WLE an der Kupplung trennen.
5. Elektroleitungen zum Gasmagnetventil lösen.
6. Sechskantschraube von der Brennerdüse lösen.
7. Gasmagnetventil mit Gasrohr nach rechts schieben, bis die
Brennerdüse frei zugängig ist.
8. Brennkammerbefestigung lösen.
9. Brennkammer nach rechts ziehen und dabei etwas drehen.
10. Brennerfläche nach Bedarf mit Stahlbürste bzw. mit Pressluft
gegen die Gasrichtung reinigen.
11. Brennkammer in umgekehrter Reihenfolge wieder einbauen.
8.3 Kontrolle Nennwärmebelastung
Siehe Seite 10 (7.12 Düsendruck, Wobbe – Indextabelle)
8.4 Dichtheitskontrolle
Alle gasführenden Teile im Gerät mit korrosionsfreiem
Leckspray auf Gasdichtheit prüfen.
8.5 Prüfung der Regel- und Sicherheitseinrichtung
1. Temperaturwächter LC1
Der Temperaturwächter ist in den Steuerstromkreis zum
Feuerungsautomat geschaltet.
Der Temperaturwächter schaltet bei Übertemperatur am
Wärmeaustauscher (90°C) den Brenner ab (Regelschaltung).
2. Sicherheitstemperaturbegrenzer LC3
Der Sicherheitstemperaturbegrenzer ist in den Steuerstromkreis
zum Feuerungsautomat geschaltet.
Wird die Austrittstemperatur am WLE von 110°C überschritten,
erfolgt eine Störabschaltung.
Eine Entriegelung am LC3 ist erforderlich.

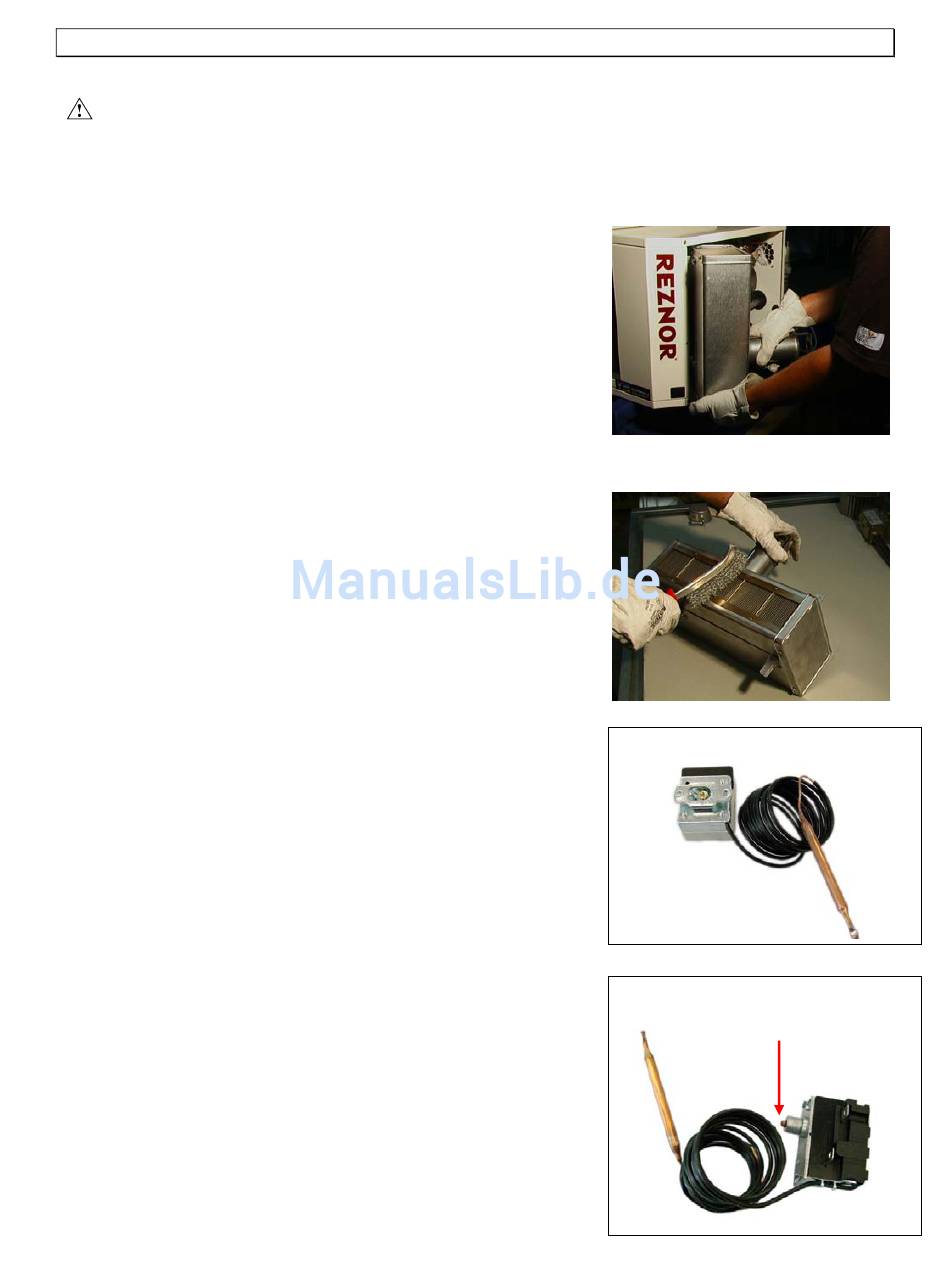

Abbildung 16
Abbildung 17
Abbildung 18, LC1
Abbildung 19, LC3
Seite 12 von 23
Entriegelung
