Reznor UDSA-2 Bedienungsanleitung Seite 13

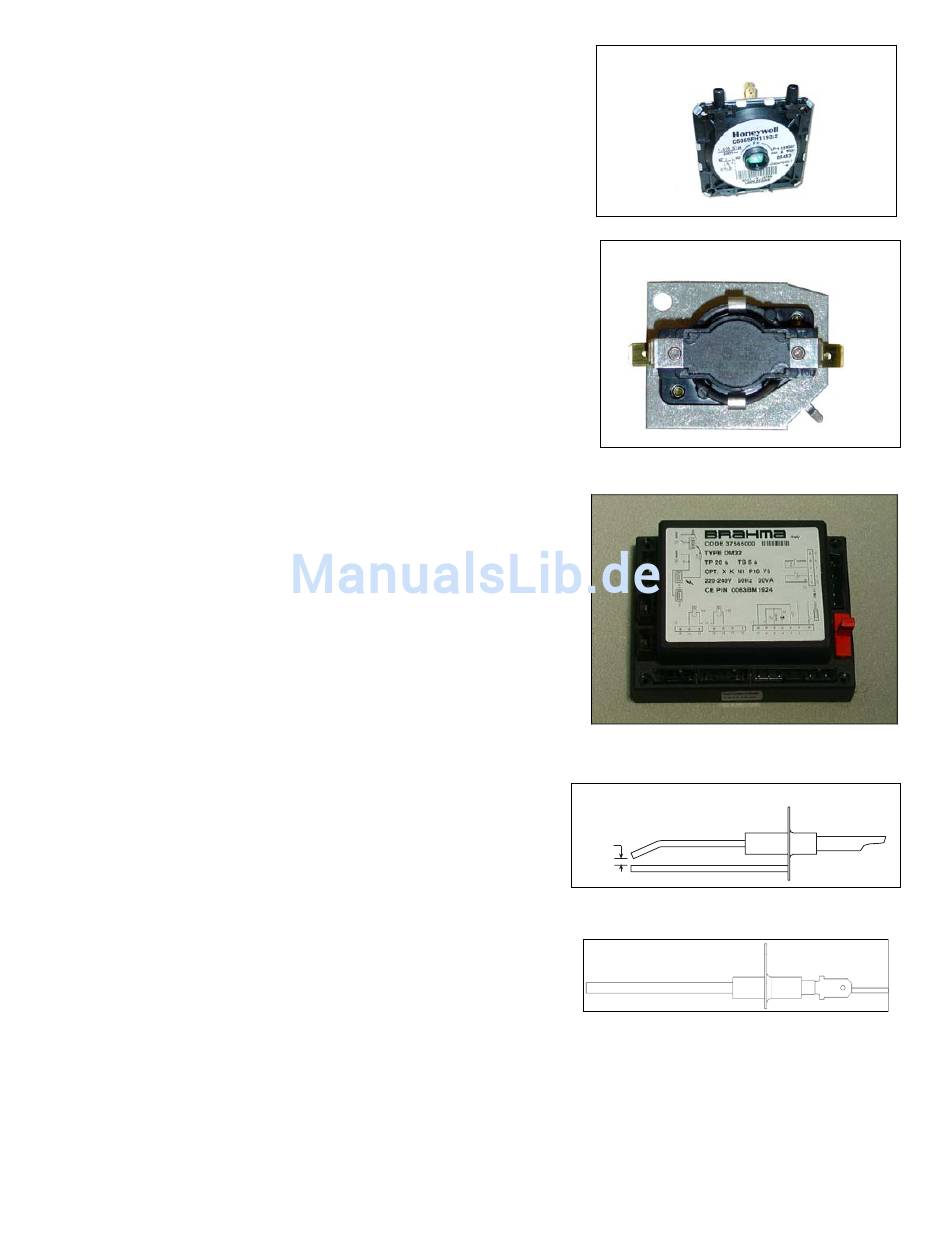

3. Differenzdruckwächter (S3)
Der Differenzdruckwächter kontrolliert den Druck zwischen der
Verbrennungsluftzuführung und der Abgasabführung.
Die Schaltpunkte sind ab Werk fest eingestellt:
Bei jedem Anlauf des Abgasventilators muss sich der Schaltkontakt
in der Ruhestellung befinden. Schaltet während des Betriebes der
Differenzdruckwächter von der Betriebsstellung in die Ruhestellung
erfolgt eine Regelschaltung des Brenners.
4. Ventilatorrelais (KFC)
Das Ventilatorrelais steuert den Geräteventilator.
Im Ventilatorrelais ist ein Bimetall eingebaut.
Nach kurzer Betriebszeit des Brenners, ca. 1 Minute erfolgt
Ventilatorbetrieb.
Beim Abschalten des Brenners bleibt der Geräteventilator noch
so lange in Betrieb, bis die Restwärme aus dem Wärmeaus-
tauscher abgeführt ist.
5. Feuerungsautomat Typ DM32
Bei der Wartung sind folgende Kontrollen durchzuführen:
Funktionsablauf siehe Seite 9, Abbildung 12
1. Anlauf bei geschlossener Geräteanschlussarmatur.
Der Zündvorgang wiederholt sich 5 mal, danach schaltet der
Feuerungsautomat auf Störung, dies wird durch eine Meldeleuchte
am Gas - WLE (rot) angezeigt.
2. Während des Brennerbetriebes Geräteanschlussarmatur
schließen. Der Feuerungsautomat schaltet sofort das
Sicherheits- und Regelventil ab. Danach erfolgt ein Wideranlauf
wie unter Punkt 1 beschrieben mit Brennerstörung.
3. Bei einem Flammenausfall im Betrieb wird die Brennstoffzufuhr
sofort abgeschaltet und der Feuerungsautomat macht einen
neuen Anlaufversuch mit Wartezeit vor dem Widerzündversuch,
wie unter Punkt 1 beschrieben.
6. Zündelektrode
Zündelektrode reinigen und ev. Kontaktabstand prüfen
7. Ionisationselektrode
8.6. Abgasmessung durchführen
Siehe Seite 10, unter 7.8. und Abbildung 13
8.7. Wartungsprotokoll erstellen und dem Betreiber übergeben
Abbildung 23
3 mm
Abbildung 24
Seite 13 von 23
Abbildung 20, S3
Abbildung 21, KFC
Abbildung 22, DM 32
