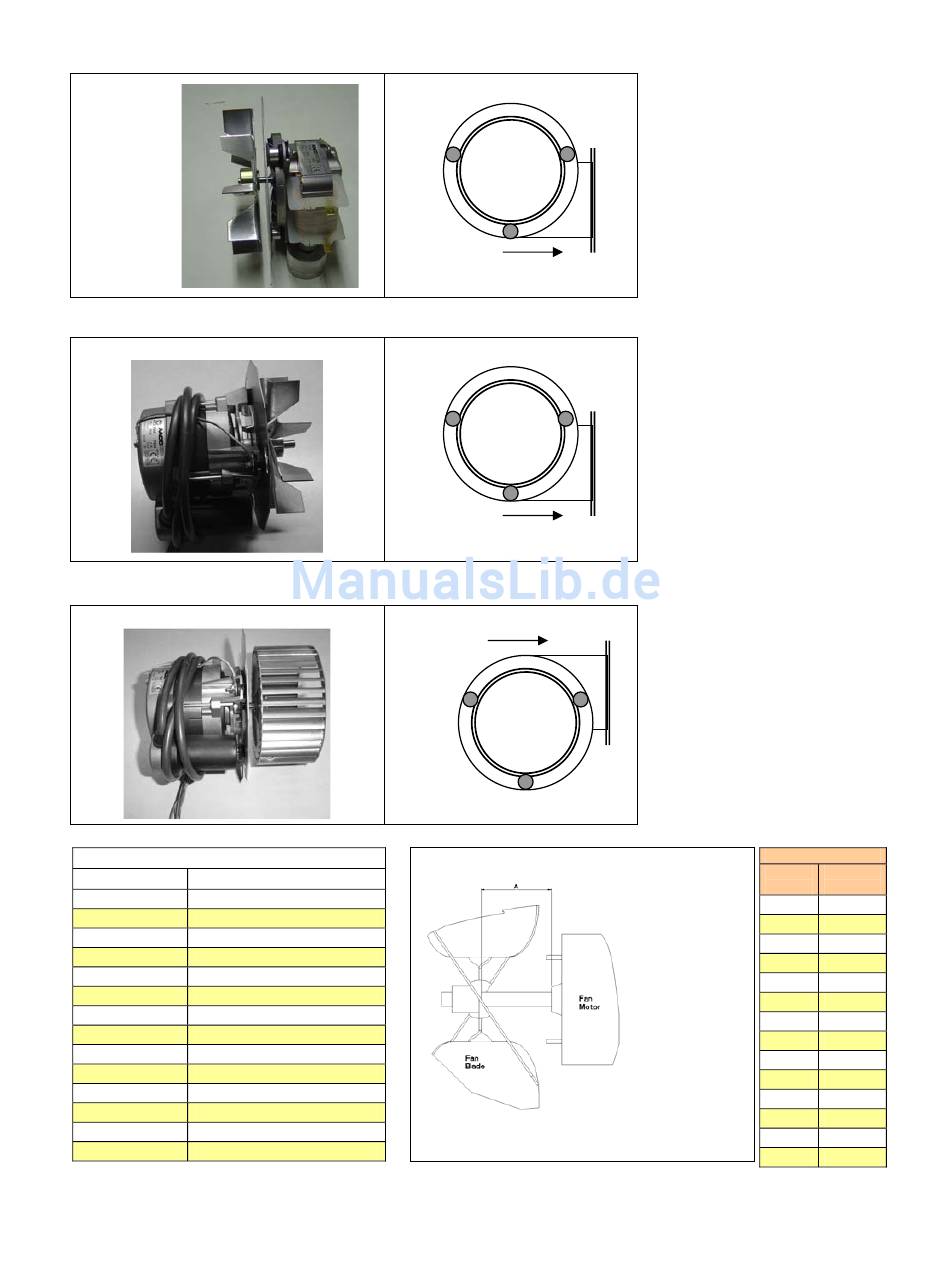

8.8 Übersicht Abgasventilatoren
Abgasventilator für Baugröße 008-2→020-2
Abbildung 25
Abgasventilator für Baugröße 025-2→ 030-2
Abbildung 26
Abgasventilator für Baugröße 035-2→100-2
Abbildung 27
Axialventilatoren komplett mit Schutzkorb
Baugröße Art. Nr.
008-2 66 130 100
011-2 66 130 101
015-2 66 130 102
020-2 66 130 103
025-2 66 130 104
030-2 66 130 105
035-2 66 130 106
043-2 66 130 107
050-2 66 130 108
055-2 66 130 109
064-2 66 130 110
073-2 66 130 111
085-2 66 130 112
100-2 66 130 113
Art. Nr. 65 130 001
Drehrichtung
Art. Nr. 65 130 002
Drehrichtung
Art.Nr. 65 130 003
Drehrichtung
Abbildung 28
Einbausituation des Geräteventilators (Axial)
Seite 14 von 23
Abstände (A)
Bau- Abstand
größe mm
008-2 29
011-2 23
015-2 50
020-2 49
025-2 83
030-2 80
035-2 80
043-2 87
050-2 87
055-2 91
064-2 95
073-2 89
085-2 86
100-2 89
