11. UMSTELLUNG AUF EINE ANDERE GASART

11.1 Voraussetzung zur Umstellung

Die Umstellung darf nur von einem zugelassenen Installateur oder Werkskundendienst
durchgeführt werden.
Der Bausatz besteht aus:
Die Größe der Brennerdüsen entnehmen Sie aus der Düsendruck, Wobbe-Indextabelle Seite 10.
11.2 Durchführung der Umstellung
1. Geräteanschlussarmatur schließen.
2. Anschlussspannung über Hauptschalter Freischalten.
3. Seitenverkleidung (Armaturenseite) öffnen.
4. Gasleitung am Eingang zum WLE an der Kupplung trennen.
5. Kontermutter von der Brennerdüse lösen.
6. Gasmagnetventil mit Gasrohr nach rechts schieben, bis die Brennerdüse frei zugängig ist.
7. Brennerdüse aus dem Gasmagnetventil herausschrauben (Schlüsselweite siehe Tabelle).
8. Neue Brennerdüse dicht in das Gasmagnetventil einschrauben.
9. Für Flüssiggas muss am Brennerrohr, gemäß Abb. 31a eine Blende eingebaut werden.
10. Gasmagnetventil in umgekehrter Reihenfolge einbauen.
11. Gasanschluss wieder herstellen.
12. Gasmagnetventil gemäß Herstelleranleitung auf die gewünschte Gasart umstellen.
UDSA 008 – 030 mit Gasmagnetventil Typ Honeywell, VK 4105A
von Flüssiggas
auf Erdgas
von Erdgas
auf Flüssiggas
UDSA 035 – 100 mit Gasmagnetventil Typ Honeywell, V 4601 AB
von Flüssiggas
auf Erdgas
von Erdgas
auf Flüssiggas
14. Typenschild ändern.
15. Inbetriebnahme durchführen, siehe unter Erstinbetriebnahme Seite 9-11.

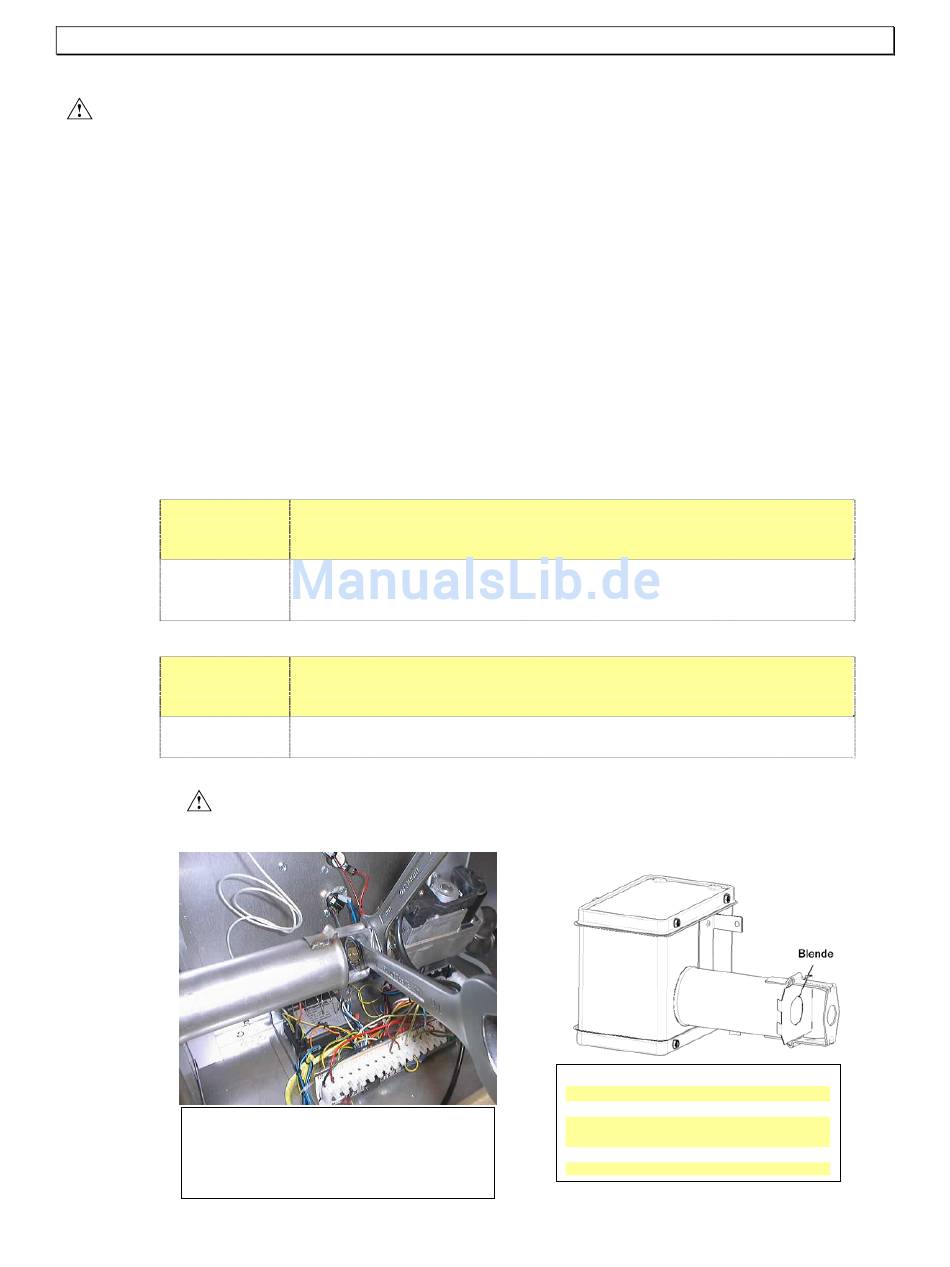

Abbildung 31
Zum Lösen der Kontermutter an der
Brennerdüse werden folgende
Ringschlüsselgrößen benötigt:
UDSA 008 - 064 25 mm
UDSA 073 - 100 32 mm
1 Brennerdüse
1 Blende (nur für Umstellung auf Flüssiggas)
1. Blende gemäß Abbildung 31a entfernen.
2. Stellschraube am Druckregler (siehe Seite 11, Abb. 14) nach ( - ) drehen und
Düsendruck gemäß Tabelle 7.12, Seite 10, einstellen.
1. Blende gemäß Abbildung 31a einbauen.
2. Stellschraube am Druckregler (siehe Seite 11, Abb.14) nach ( + ) drehen und
Düsendruck gemäß Tabelle 7.12, Seite 10, einstellen.
1. Blende gemäß Abbildung 31a entfernen.
2. Stellschraube am Druckregler (siehe Seite 11, Abb. 15) verstellen und
Düsendruck gemäß Tabelle 7.12, Seite 10, einstellen.
1. Blende gemäß Abbildung 31a einbauen.
2. Düsendruck verändern und gemäß Tabelle 7.12, Seite 10, einstellen.
Seite 20 von 23
Abbildung 31a
UDSA-2 Blende Ø
008 & 030 keine Blende
011
015 / 020 / 035 / 043 / 050
025
055
064 bis 100 keine Blende
30
40
50
45
