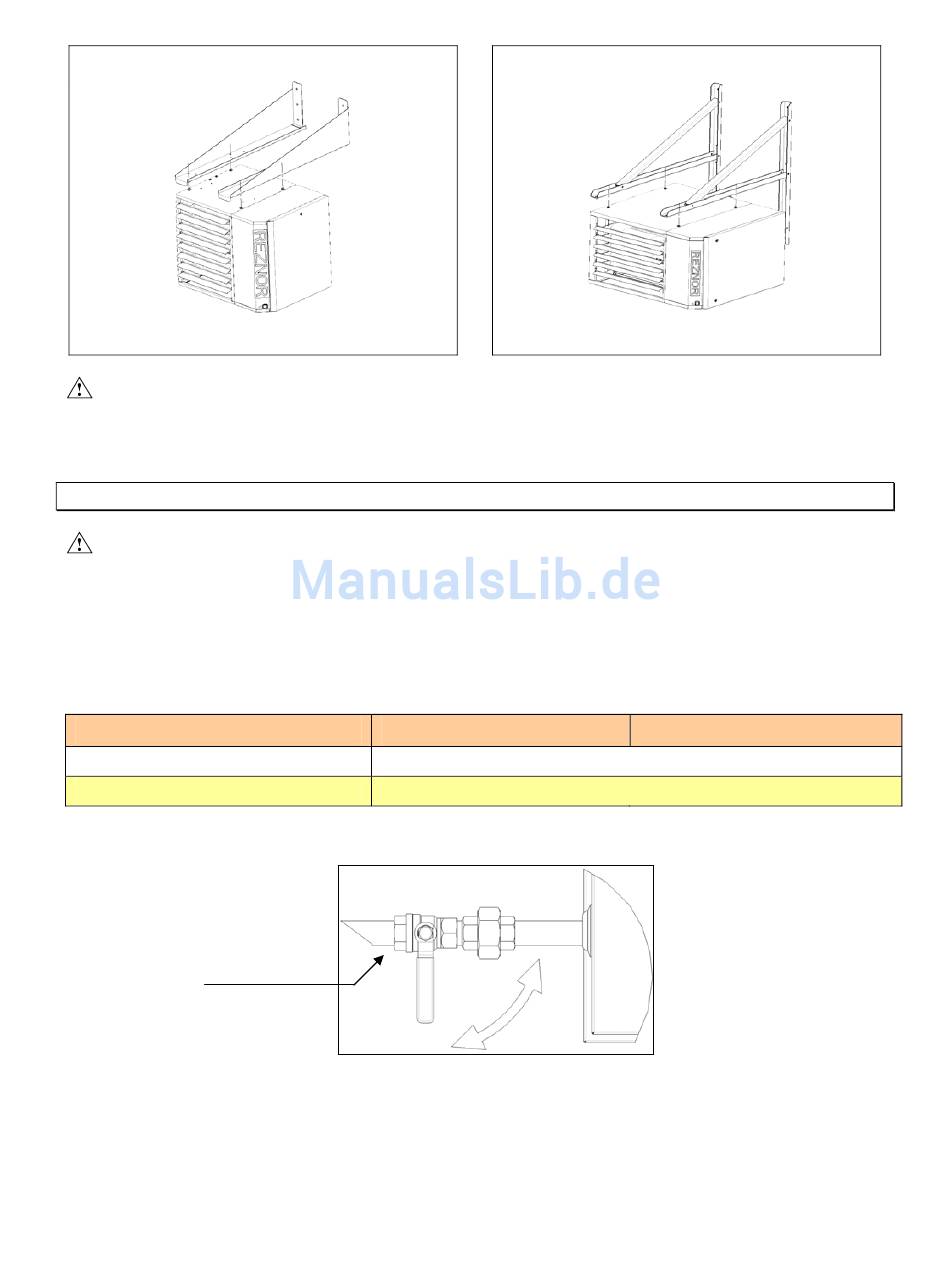

3.3 Montagebeispiel WLE an Wandkonsole hängend
Abbildung 3
Baugröße 008-2→030-2
Der Gas - WLE muss gegen Schwingungen arretiert werden, so dass der Gasanschluss, die
Abgasleitung und der Elektroanschluss nicht beansprucht wird.
Die Gewindeschrauben müssen mit Kontermuttern gesichert werden.
4. GASANSCHLUSS
Zur Gasinstallation sowie dem Gasanschluss müssen alle zutreffenden gesetzlichen
Vorschriften beachtet werden.
Die Aufstellung des Gas - WLE, der gas- und abgasseitige Anschluss darf nur ein, hierzu berechtigtes
Fachunternehmen durchführen.
Überprüfen Sie, dass die vorhandene Gasart mit den Angaben auf dem Gerätetypenschild übereinstimmt.
Den Gasverbrauch entnehmen Sie aus den technischen Daten, Seite 3.
Gasanschluss
Gasanschlussdrücke für DE, AT,
für SL, CZ,
Geräteanschlussverschraubung,
Absperrvorrichtung und TAE
sind bauseitig zu liefern.
Werden die Gas - WLE hängend an Wandkonsolen befestigt, ist der Gasanschluss flexibel auszuführen.
Abbildung 4
Baugröße 035-2 → 100-2
UDSA 008-2→030-2 Rc 1/2 Zoll
Erdgas 20 bis 25 mbar
Erdgas 20 bis 25 mbar
Abbildung 5 Gasanschluss
Seite 6 von 23
UDSA 035-2→100-2 Rc 3/4 Zoll
Flüssiggas 50 mbar
Flüssiggas 37 mbar
