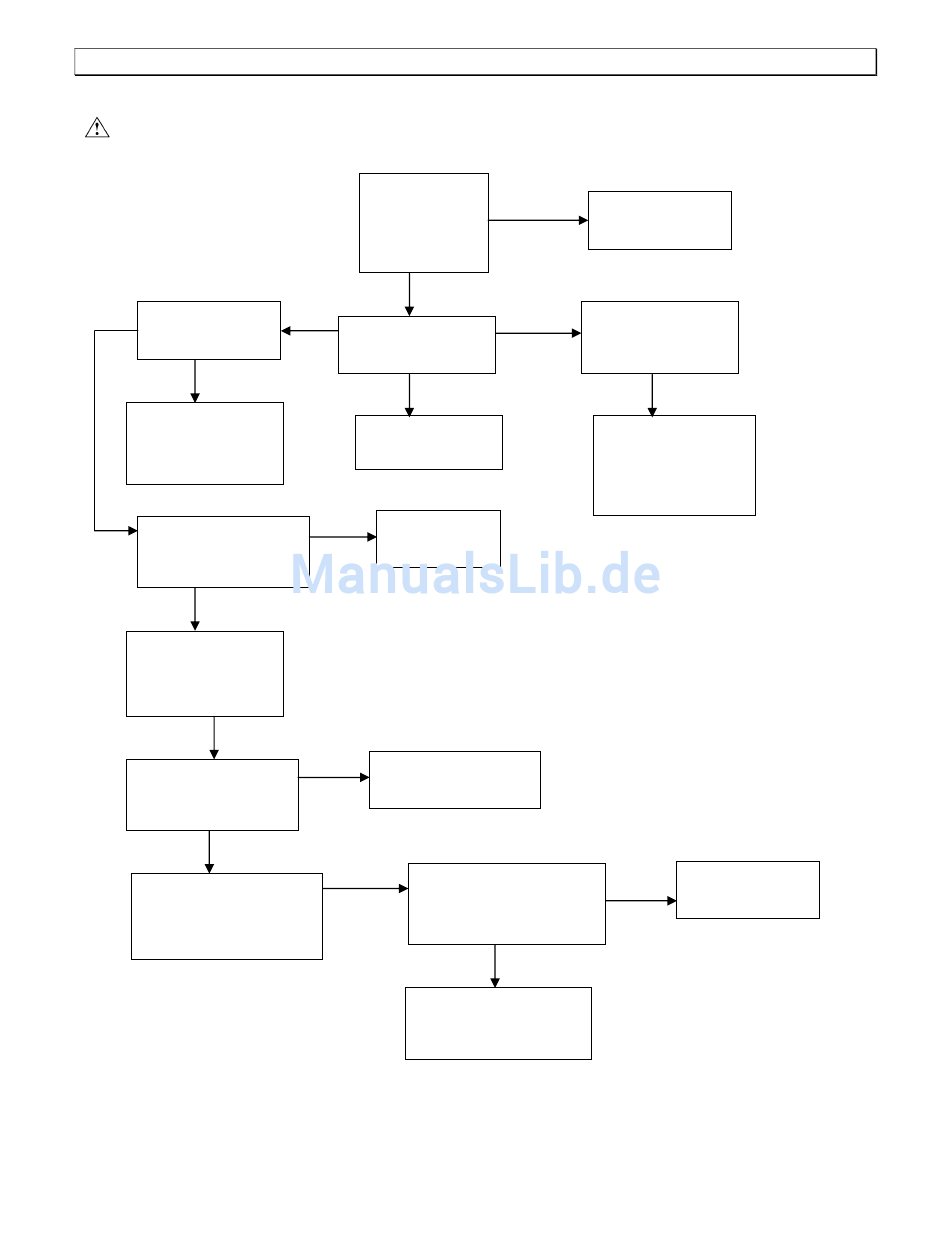

9.0 FEHLERSUCHE UND BESEITIGUNG

9.1 Gerät geht nicht in Betrieb, Störmeldeleuchte leuchtet nicht.
Eine Störungsbeseitigung darf nur von einem Fachmann oder Werkskundendienst durchgeführt
werden.
Liegt 230 V~ zwischen
Klemme 11+12 an?.
ja
ja
Abgasventilator (M3)
überprüfen.
Drehrichtung ?
Lüfterrad ?
Schaltet der
Differenzdruckwächter (S3) ?
nein
Abgassystem überprüfen.
Abgasleitung zu lang ?
Siehe Hinweise Seite 7 !
ja
Ist Messleitung am
Differenzdruckwächter (S3)
angeschlossen und dicht?
ja
Differenzdruckwächter (S3)
kontrollieren
Schaltpunkt ΔP prüfen.
Geht der Brenner in Betrieb?
Schaltgerätebezeichnungen:
TW = (LC1) Temperaturwächter
STB = (LC3) Sicherheitstemperaturbegrenzer
(S3) Differenzdruckwächter
Steuerschalter auf
Heizen ?
Raumthermostat
über Istwert
eingestellt?
ja
nein
Ist der Abgasventilator
(M3) in Betrieb?
ja
Feuerungsautomat
(E) defekt
ja
Feuerungsautomat
(E) defekt.
nein
Messleitung überprüfen bzw.
anschließen.
nein
Anschluss 9+10 am FA (E)
überprüfen und
ev. überbrücken.
Geht der Brenner in Betrieb?
Differenzdruckwächter (S3)
defekt, austauschen.
Seite 15 von 23
nein
Raumthermostat
höher einstellen.
nein
Liegt 230 V~ zwischen
Anschluss 1+2 am FA (E)
an?
nein
Feinsicherung F3.1 prüfen
STB (LC3) prüfen
TW (LC1) prüfen
nein
ja
Feuerungsautomat
(E) defekt.
