Betriebsanleitung IO-Link-Master mit EtherCAT-Schnittstelle DataLine 4 Ports IP 65 / IP 66 / IP 67 (AL1330)
Elektrischer Anschluss
>
6.5

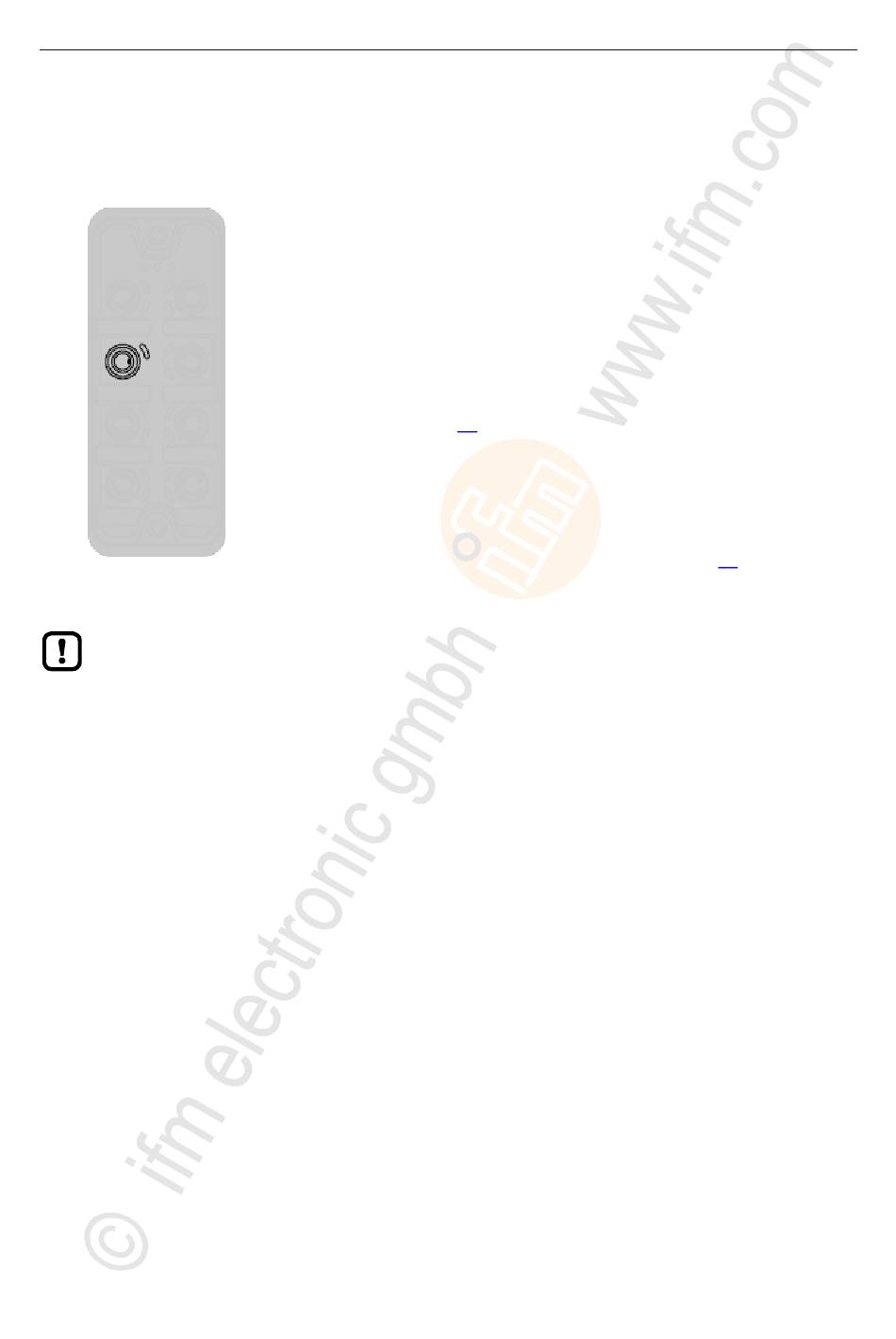

Gerät anschließen
Bei Leitungslängen größer 25 m den eintretenden Spannungsabfall und die notwendige
minimale Versorgungsspannung von 20 V beachten!
18
► Anlage spannungsfrei schalten.
► Gerät über die M12-Buchse X31 anschließen an 24 V DC
(20...30 V SELV/PELV; nach IEC 61010-1, Sekundärstromkreis mit
maximal 30 V DC, abgeleitet von Netzstromkreis bis 300 V der
Überspannungskategorie II).
Anzugsdrehmoment: 0,6...0.8 Nm
Empfohlene maximale Leitungslänge: 25 m
► Für den Anschluss des Geräts M12-Steckverbindungen mit
mindestens der Schutzart IP 65 / IP 66 / IP 67 verwenden
Zubehör
(→
(→ S. 63)).
Wenn die Ports X01...X04 als Port Class B genutzt werden sollen:
► Adapter für Betrieb als Port Class B anschließen an 24 V DC
(20...30 V SELV/PELV; nach IEC 61010-1, Sekundärstromkreis mit
maximal 30 V DC, abgeleitet von Netzstromkreis bis 300 V der
Überspannungskategorie II) (→
Anzugsdrehmoment: 0,6...0.8 Nm
IO-Link-Ports
(→ S. 16)).
05 / 2018
Gerät anschließen
