Busch+Müller TURNTEC Montage- Und Bedienungsanleitung Seite 2

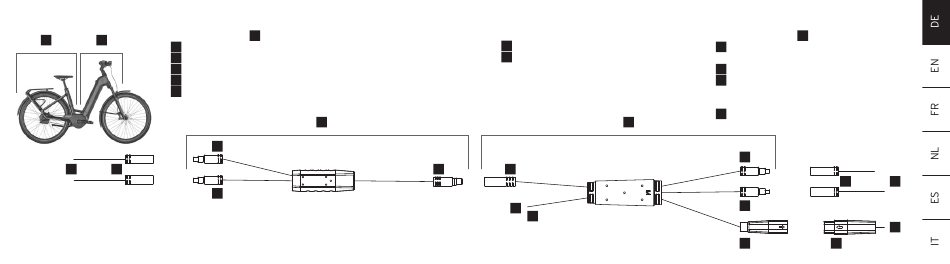

Steckverbindungen und Kabellängen:
Kabelbaum vorne
F E
1 zur Bedieneinheit, Kabellänge: 15 cm
2 zum Front-Blinker links (Markierung "left"), Kabellänge: 25 cm
3 zum Front-Blinker rechts, Kabellänge: 25 cm
Kabelbaumverbindung hinten, Kabellänge: 120 cm
4
5 zur Spannungsversorgung (rot +, schwarz -), Kabellänge: 110 cm
C 11
2
E
F
8
9
Anbauteile vorne:
6 zur Bedieneinheit, Kabellänge: 20 cm
7 zu den beiden Front-Blinkern,
Kabellänge: 20 cm
10 4
G
5
Kabelbaum hinten F
8 zum Blinker links (Markierung "left"),
Kabellänge: 5 cm
9 zum Blinker rechts, Kabellänge: 5 cm
Kabelbaumverbindung, Kabellänge: 85 cm
10
Anbauteile hinten:
11 Heck-Blinker-Einheit, Kabellänge: 8 cm
E
3
2
1
7 B
A
6
3
