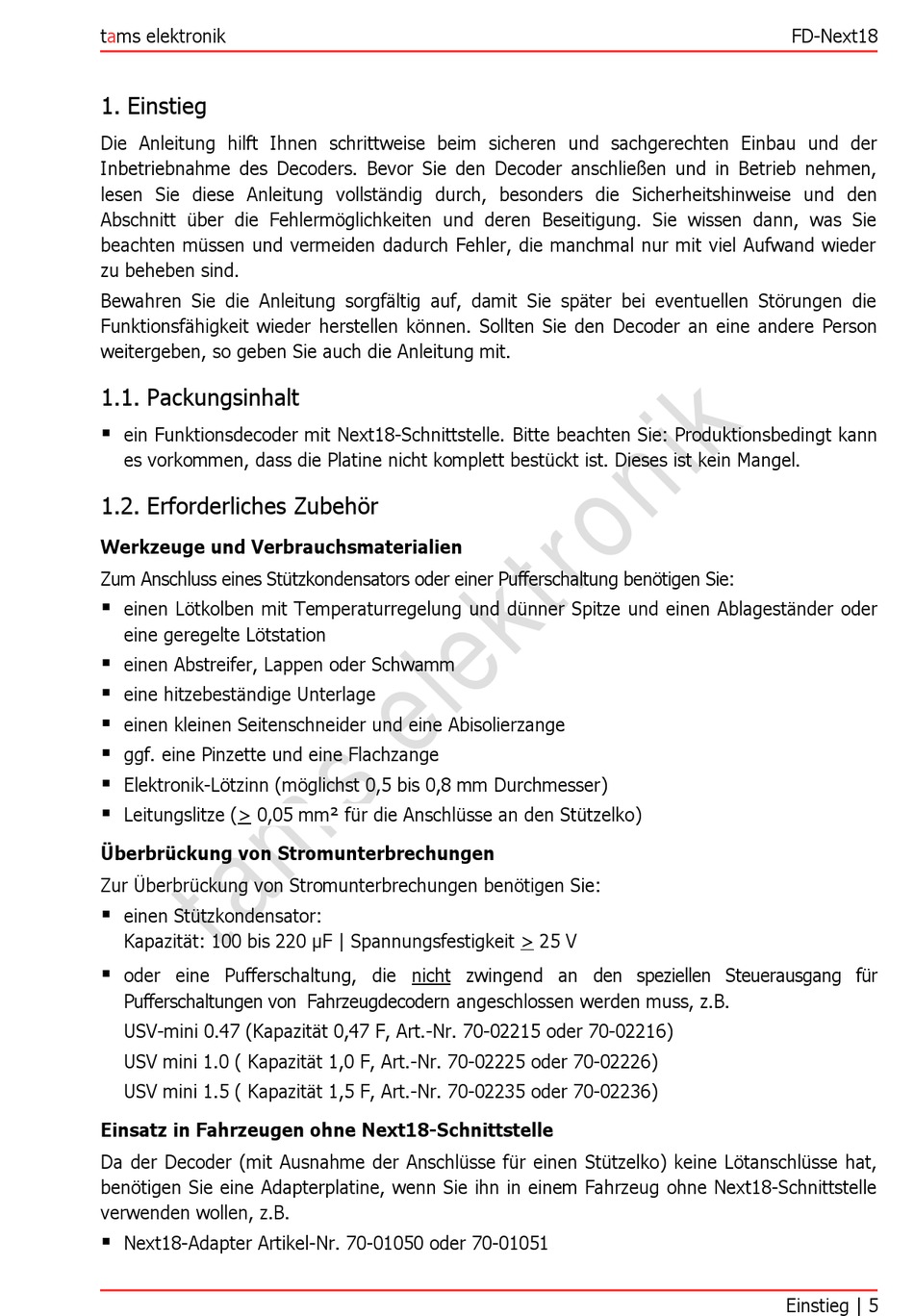

1. Einstieg
Die Anleitung hilft Ihnen schrittweise beim sicheren und sachgerechten Einbau und der
Inbetriebnahme des Decoders. Bevor Sie den Decoder anschließen und in Betrieb nehmen,
lesen Sie diese Anleitung vollständig durch, besonders die Sicherheitshinweise und den
Abschnitt über die Fehlermöglichkeiten und deren Beseitigung. Sie wissen dann, was Sie
beachten müssen und vermeiden dadurch Fehler, die manchmal nur mit viel Aufwand wieder
zu beheben sind.
Bewahren Sie die Anleitung sorgfältig auf, damit Sie später bei eventuellen Störungen die
Funktionsfähigkeit wieder herstellen können. Sollten Sie den Decoder an eine andere Person
weitergeben, so geben Sie auch die Anleitung mit.
1.1. Packungsinhalt
ein Funktionsdecoder mit Next18-Schnittstelle. Bitte beachten Sie: Produktionsbedingt kann
es vorkommen, dass die Platine nicht komplett bestückt ist. Dieses ist kein Mangel.
1.2. Erforderliches Zubehör
Werkzeuge und Verbrauchsmaterialien
Zum Anschluss eines Stützkondensators oder einer Pufferschaltung benötigen Sie:
einen Lötkolben mit Temperaturregelung und dünner Spitze und einen Ablageständer oder
eine geregelte Lötstation
einen Abstreifer, Lappen oder Schwamm
eine hitzebeständige Unterlage
einen kleinen Seitenschneider und eine Abisolierzange
ggf. eine Pinzette und eine Flachzange
Elektronik-Lötzinn (möglichst 0,5 bis 0,8 mm Durchmesser)
Leitungslitze (> 0,05 mm² für die Anschlüsse an den Stützelko)
Überbrückung von Stromunterbrechungen
Zur Überbrückung von Stromunterbrechungen benötigen Sie:
einen Stützkondensator:
Kapazität: 100 bis 220 µF | Spannungsfestigkeit > 25 V
oder eine Pufferschaltung, die nicht zwingend an den speziellen Steuerausgang für
Pufferschaltungen von Fahrzeugdecodern angeschlossen werden muss, z.B.
USV-mini 0.47 (Kapazität 0,47 F, Art.-Nr. 70-02215 oder 70-02216)
USV mini 1.0 ( Kapazität 1,0 F, Art.-Nr. 70-02225 oder 70-02226)
USV mini 1.5 ( Kapazität 1,5 F, Art.-Nr. 70-02235 oder 70-02236)
Einsatz in Fahrzeugen ohne Next18-Schnittstelle
Da der Decoder (mit Ausnahme der Anschlüsse für einen Stützelko) keine Lötanschlüsse hat,
benötigen Sie eine Adapterplatine, wenn Sie ihn in einem Fahrzeug ohne Next18-Schnittstelle
verwenden wollen, z.B.
Next18-Adapter Artikel-Nr. 70-01050 oder 70-01051
