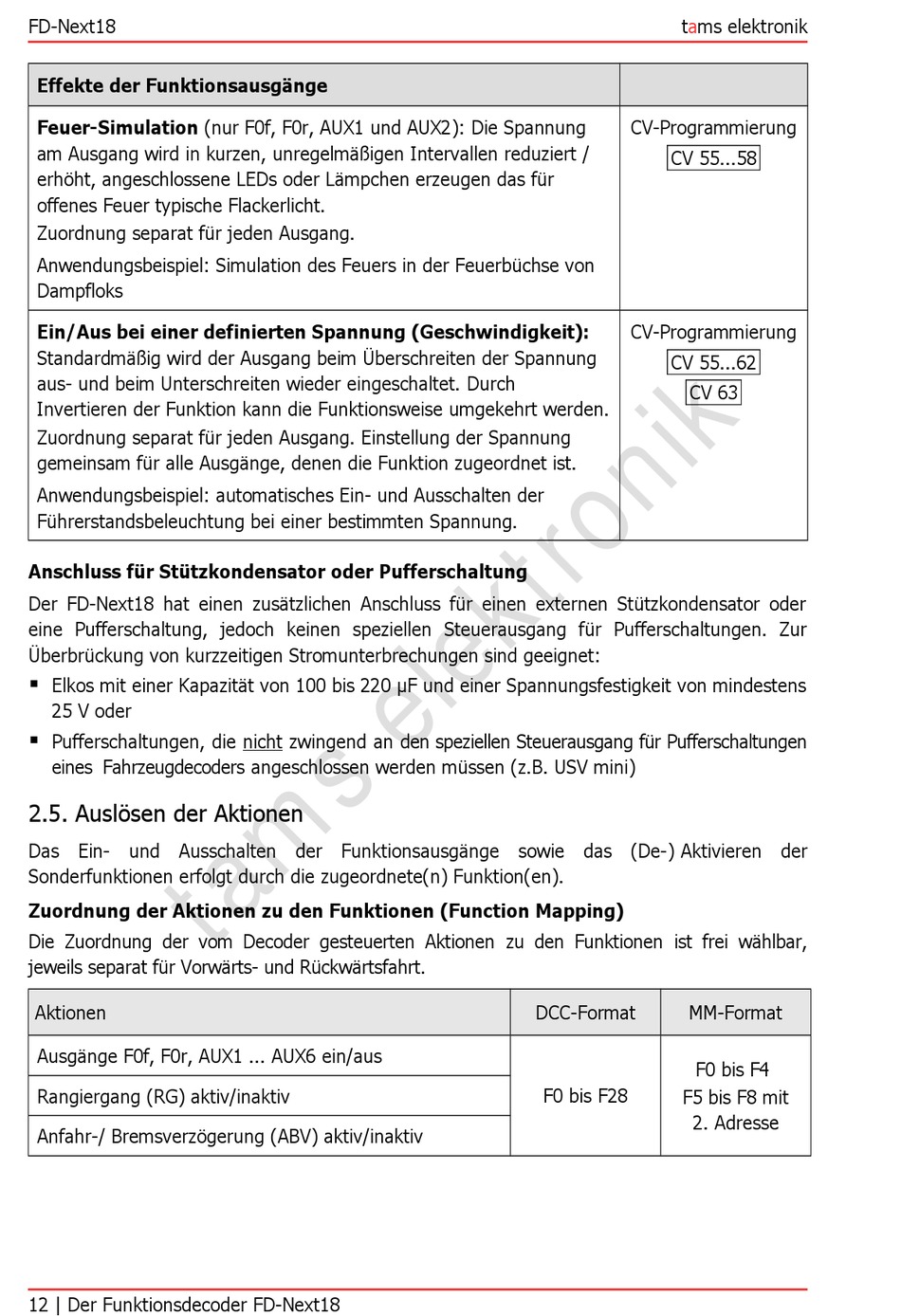

FD-Next18
Effekte der Funktionsausgänge
Feuer-Simulation (nur F0f, F0r, AUX1 und AUX2): Die Spannung
am Ausgang wird in kurzen, unregelmäßigen Intervallen reduziert /
erhöht, angeschlossene LEDs oder Lämpchen erzeugen das für
offenes Feuer typische Flackerlicht.
Zuordnung separat für jeden Ausgang.
Anwendungsbeispiel: Simulation des Feuers in der Feuerbüchse von
Dampfloks
Ein/Aus bei einer definierten Spannung (Geschwindigkeit):
Standardmäßig wird der Ausgang beim Überschreiten der Spannung
aus- und beim Unterschreiten wieder eingeschaltet. Durch
Invertieren der Funktion kann die Funktionsweise umgekehrt werden.
Zuordnung separat für jeden Ausgang. Einstellung der Spannung
gemeinsam für alle Ausgänge, denen die Funktion zugeordnet ist.
Anwendungsbeispiel: automatisches Ein- und Ausschalten der
Führerstandsbeleuchtung bei einer bestimmten Spannung.
Anschluss für Stützkondensator oder Pufferschaltung
Der FD-Next18 hat einen zusätzlichen Anschluss für einen externen Stützkondensator oder
eine Pufferschaltung, jedoch keinen speziellen Steuerausgang für Pufferschaltungen. Zur
Überbrückung von kurzzeitigen Stromunterbrechungen sind geeignet:
Elkos mit einer Kapazität von 100 bis 220 µF und einer Spannungsfestigkeit von mindestens
25 V oder
Pufferschaltungen, die nicht zwingend an den speziellen Steuerausgang für Pufferschaltungen
eines Fahrzeugdecoders angeschlossen werden müssen (z.B. USV mini)
2.5. Auslösen der Aktionen
Das Ein- und Ausschalten der Funktionsausgänge sowie das (De-) Aktivieren der
Sonderfunktionen erfolgt durch die zugeordnete(n) Funktion(en).
Zuordnung der Aktionen zu den Funktionen (Function Mapping)
Die Zuordnung der vom Decoder gesteuerten Aktionen zu den Funktionen ist frei wählbar,
jeweils separat für Vorwärts- und Rückwärtsfahrt.
Aktionen
Ausgänge F0f, F0r, AUX1 ... AUX6 ein/aus
Rangiergang (RG) aktiv/inaktiv
Anfahr-/ Bremsverzögerung (ABV) aktiv/inaktiv
12 | Der Funktionsdecoder FD-Next18
tams elektronik
CV-Programmierung
CV 55...58
CV-Programmierung
CV 55...62
CV 63
DCC-Format
MM-Format
F0 bis F4
F0 bis F28
F5 bis F8 mit
2. Adresse
