tams elektronik

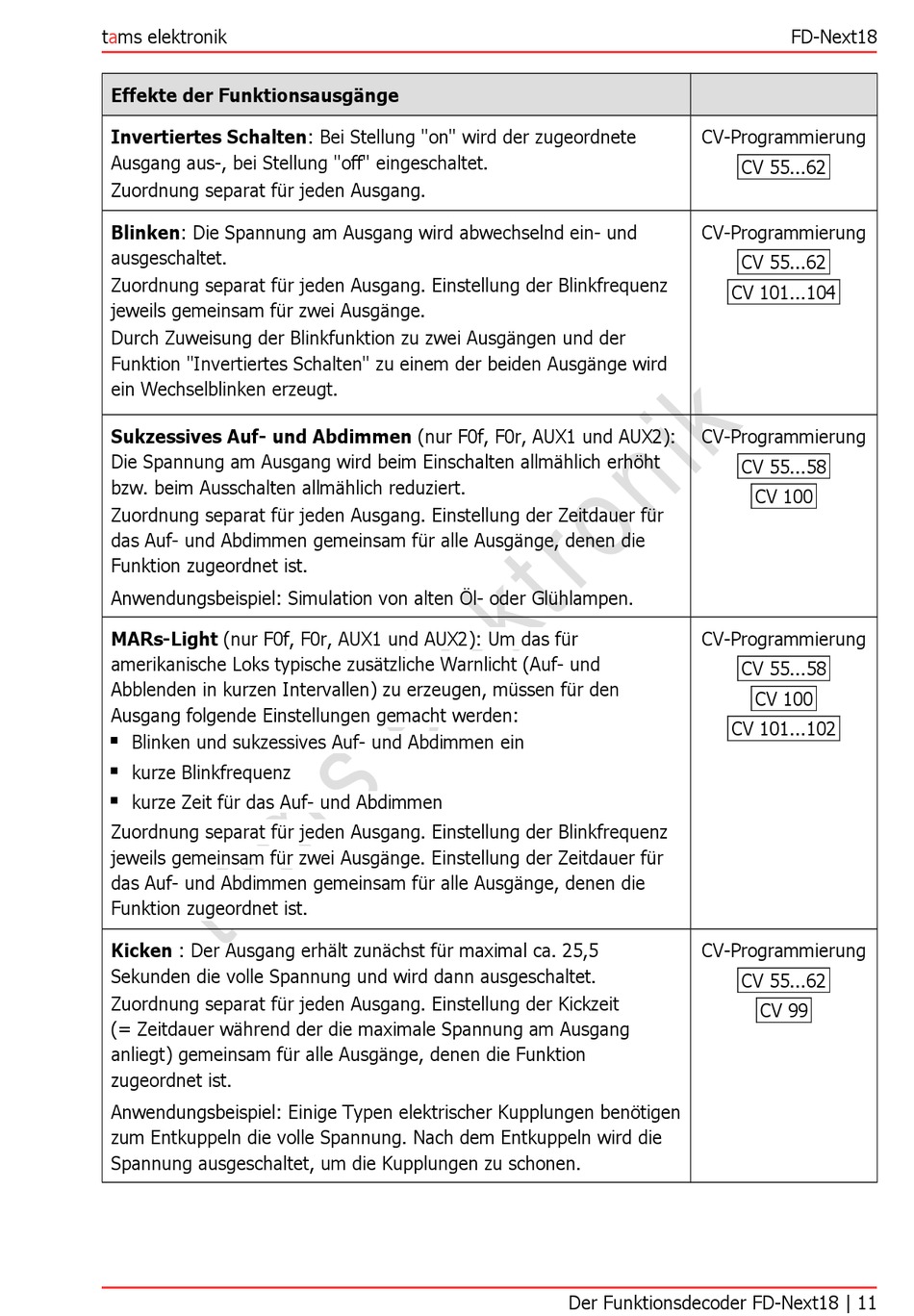

Effekte der Funktionsausgänge
Invertiertes Schalten: Bei Stellung "on" wird der zugeordnete
Ausgang aus-, bei Stellung "off" eingeschaltet.
Zuordnung separat für jeden Ausgang.
Blinken: Die Spannung am Ausgang wird abwechselnd ein- und
ausgeschaltet.
Zuordnung separat für jeden Ausgang. Einstellung der Blinkfrequenz
jeweils gemeinsam für zwei Ausgänge.
Durch Zuweisung der Blinkfunktion zu zwei Ausgängen und der
Funktion "Invertiertes Schalten" zu einem der beiden Ausgänge wird
ein Wechselblinken erzeugt.
Sukzessives Auf- und Abdimmen (nur F0f, F0r, AUX1 und AUX2):
Die Spannung am Ausgang wird beim Einschalten allmählich erhöht
bzw. beim Ausschalten allmählich reduziert.
Zuordnung separat für jeden Ausgang. Einstellung der Zeitdauer für
das Auf- und Abdimmen gemeinsam für alle Ausgänge, denen die
Funktion zugeordnet ist.
Anwendungsbeispiel: Simulation von alten Öl- oder Glühlampen.
MARs-Light (nur F0f, F0r, AUX1 und AUX2): Um das für
amerikanische Loks typische zusätzliche Warnlicht (Auf- und
Abblenden in kurzen Intervallen) zu erzeugen, müssen für den
Ausgang folgende Einstellungen gemacht werden:
Blinken und sukzessives Auf- und Abdimmen ein
kurze Blinkfrequenz
kurze Zeit für das Auf- und Abdimmen
Zuordnung separat für jeden Ausgang. Einstellung der Blinkfrequenz
jeweils gemeinsam für zwei Ausgänge. Einstellung der Zeitdauer für
das Auf- und Abdimmen gemeinsam für alle Ausgänge, denen die
Funktion zugeordnet ist.
Kicken : Der Ausgang erhält zunächst für maximal ca. 25,5
Sekunden die volle Spannung und wird dann ausgeschaltet.
Zuordnung separat für jeden Ausgang. Einstellung der Kickzeit
(= Zeitdauer während der die maximale Spannung am Ausgang
anliegt) gemeinsam für alle Ausgänge, denen die Funktion
zugeordnet ist.
Anwendungsbeispiel: Einige Typen elektrischer Kupplungen benötigen
zum Entkuppeln die volle Spannung. Nach dem Entkuppeln wird die
Spannung ausgeschaltet, um die Kupplungen zu schonen.
CV-Programmierung
CV-Programmierung
CV 101...104
CV-Programmierung
CV-Programmierung
CV 101...102
CV-Programmierung
Der Funktionsdecoder FD-Next18 | 11
FD-Next18
CV 55...62
CV 55...62
CV 55...58
CV 100
CV 55...58
CV 100
CV 55...62
CV 99
