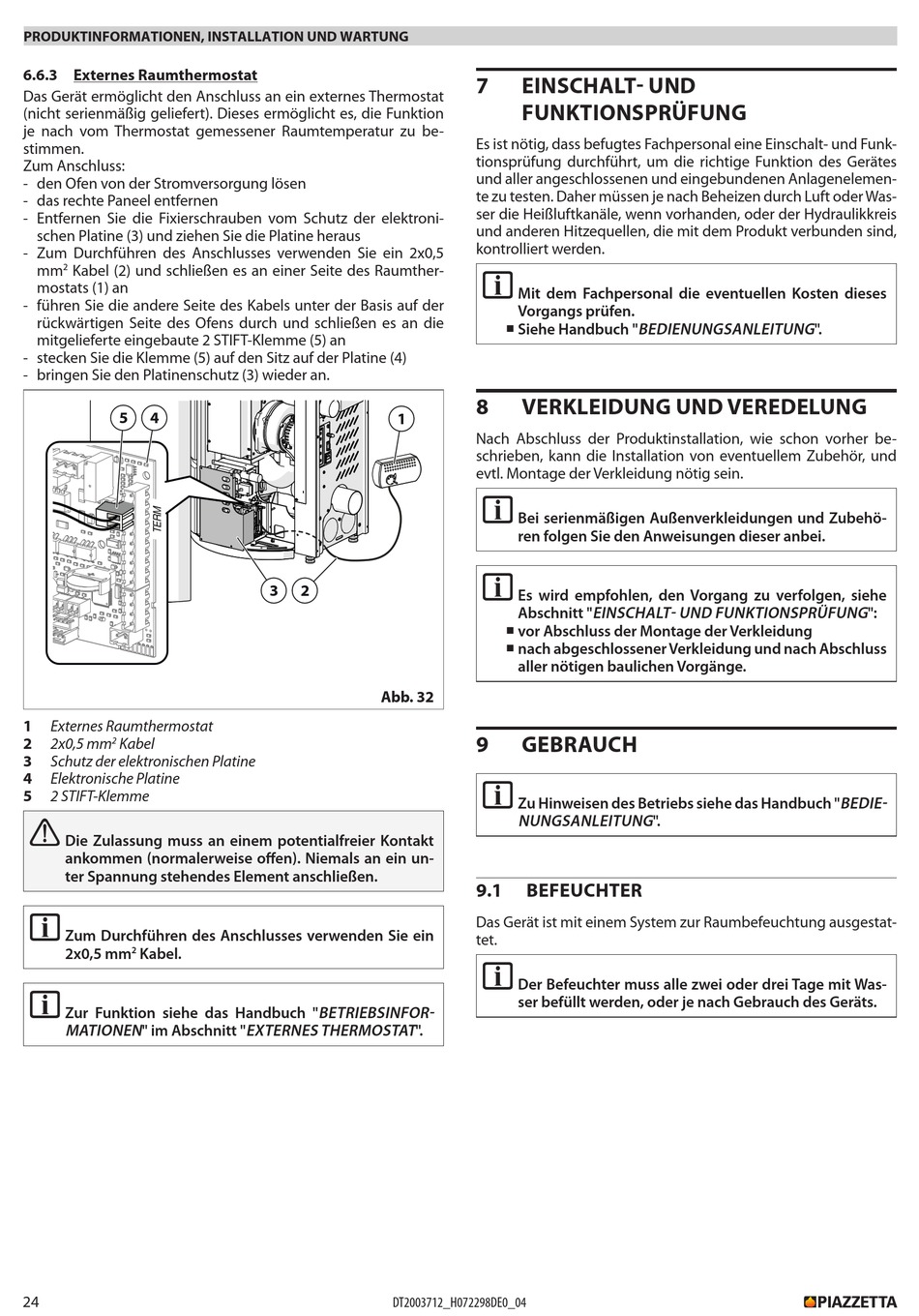

6.6.3 Externes Raumthermostat
Das Gerät ermöglicht den Anschluss an ein externes Thermostat
(nicht serienmäßig geliefert). Dieses ermöglicht es, die Funktion
je nach vom Thermostat gemessener Raumtemperatur zu be-
stimmen.
Zum Anschluss:
- den Ofen von der Stromversorgung lösen
- das rechte Paneel entfernen
- Entfernen Sie die Fixierschrauben vom Schutz der elektroni-
schen Platine (3) und ziehen Sie die Platine heraus
- Zum Durchführen des Anschlusses verwenden Sie ein 2x0,5
mm
Kabel (2) und schließen es an einer Seite des Raumther-
2
mostats (1) an
- führen Sie die andere Seite des Kabels unter der Basis auf der
rückwärtigen Seite des Ofens durch und schließen es an die
mitgelieferte eingebaute 2 STIFT-Klemme (5) an
- stecken Sie die Klemme (5) auf den Sitz auf der Platine (4)
- bringen Sie den Platinenschutz (3) wieder an.
5
4
1
Externes Raumthermostat
2
2x0,5 mm
2
Kabel
3
Schutz der elektronischen Platine
4
Elektronische Platine
5
2 STIFT-Klemme
a
Die Zulassung muss an einem potentialfreier Kontakt
ankommen (normalerweise offen). Niemals an ein un-
ter Spannung stehendes Element anschließen.
i
Zum Durchführen des Anschlusses verwenden Sie ein
2x0,5 mm
2
Kabel.
i
Zur Funktion siehe das Handbuch " BETRIEBSINFOR-
MATIONEN " im Abschnitt " EXTERNES THERMOSTAT ".
24
1
3
2
Abb. 32
DT2003712_H072298DE0_04
7
EINSCHALT- UND
FUNKTIONSPRÜFUNG
Es ist nötig, dass befugtes Fachpersonal eine Einschalt- und Funk-
tionsprüfung durchführt, um die richtige Funktion des Gerätes
und aller angeschlossenen und eingebundenen Anlagenelemen-
te zu testen. Daher müssen je nach Beheizen durch Luft oder Was-
ser die Heißluftkanäle, wenn vorhanden, oder der Hydraulikkreis
und anderen Hitzequellen, die mit dem Produkt verbunden sind,
kontrolliert werden.
i
Mit dem Fachpersonal die eventuellen Kosten dieses
Vorgangs prüfen.
Siehe Handbuch " BEDIENUNGSANLEITUNG ".
■ ■
8
VERKLEIDUNG UND VEREDELUNG
Nach Abschluss der Produktinstallation, wie schon vorher be-
schrieben, kann die Installation von eventuellem Zubehör, und
evtl. Montage der Verkleidung nötig sein.
i
Bei serienmäßigen Außenverkleidungen und Zubehö-
ren folgen Sie den Anweisungen dieser anbei.
i
Es wird empfohlen, den Vorgang zu verfolgen, siehe
Abschnitt " EINSCHALT- UND FUNKTIONSPRÜFUNG ":
vor Abschluss der Montage der Verkleidung
■ ■
nach abgeschlossener Verkleidung und nach Abschluss
■ ■
aller nötigen baulichen Vorgänge.
9
GEBRAUCH
i
Zu Hinweisen des Betriebs siehe das Handbuch " BEDIE-
NUNGSANLEITUNG ".
9.1
BEFEUCHTER
Das Gerät ist mit einem System zur Raumbefeuchtung ausgestat-
tet.
i
Der Befeuchter muss alle zwei oder drei Tage mit Was-
ser befüllt werden, oder je nach Gebrauch des Geräts.
