- Seite 1 Die Gebrauchsanweisung ist integrierter Teil des Produkts Pelletöfen P920 M TOP P920 C TOP PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG...
- Seite 2 Bereich "Produkte" auf der Seite der Eigenschaften des jeweiligen Produkts, wo von den Normen bezüglich Ihres Produkts vorgesehen. Dieses Dokument ist Eigentum der Firma Gruppo Piazzetta S.p.A. und darf nicht nachproduziert oder an Dritte komplett oder teilweise weitergegeben werden, ohne vorher die schriftliche Befugnis eingeholt zu haben. Gruppo Piazzetta S.p.A. behält sich alle Rechte vor.
- Seite 3 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG INHALT ALLGEMEINE HINWEISE PRODUKTINFORMATIONEN Produktbeschreibung Identifizierung der Komponenten Sicherheitsvorrichtungen Kontrollvorrichtungen Identifikationsdaten des Produktes Eigenschaften Zubehöre auf Anfrage Technische Daten Abmessungen BRENNSTOFF Eigenschaften der Pellets Hinweise zum Laden der Pellets ALLGEMEINE ANLAGEN-ANGABEN Installationsort Externer Luftanschluss Schornstein Schornstein-Endstück Abgasrohr HINWEISE FÜR DEN INSTALLATION Bewegung...
- Seite 4 Dokumentation in den Abschnitten " STÖ- kontaktieren Sie Ihren Händler oder den Kundendienst vor Ort. RUNGEN " oder " NACHRICHTEN - SICHER- - Gruppo Piazzetta S.p.A. übernimmt keine Haftung für Gefah- HEITSMELDUNGEN - STÖRUNGEN ". rensituationen, Defekte, Probleme, schlechte Funktion des Produkts, Schäden an Personen, Sachen oder Tieren durch das...
- Seite 5 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG Der Gebrauch des Geräts kann zur star- Währen den Betriebs- und / oder Kühlpha- ken Erhitzung einiger Oberflächen führen sen des Geräts könnte es zu Knackgeräu- (Glasscheiben, externe Oberflächen, Griffe, schen kommen. Das ist kein Defekt, aber Rauchdurchlaufzonen).

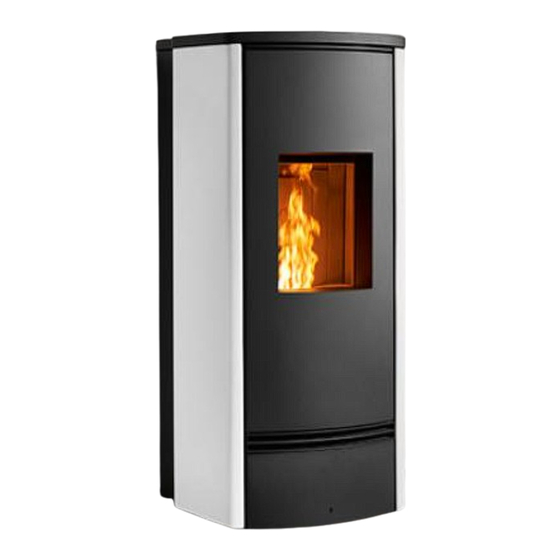

- Seite 6 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG PRODUKTINFORMATIONEN Das Gerät nicht als Verbrennungsofen oder zu nicht vorgesehenen Zwecken verwen- den. PRODUKTBESCHREIBUNG Das Gerät nicht verwenden, wenn das Glas ■ oder die Dichtungen der Tür beschädigt Dieses Gerät: sind. - ist ein Wärmeerzeuger für den Gebrauch von Pellets Die Tür darf während des Betriebs nicht ■...
- Seite 7 27 Motor der Förderschnecke Ascheförderanlage 28 Abgasanschluß Bedienfeld 10 Pelleteinwurf 11 Brennkammer 12 Befeuchter 13 Verkleidung (Beispiel für Modell P920 M TOP) 14 Fühler zur Öffnung des Pellettank-Deckels 15 Deckel Pellettank 16 Metallstruktur 17 Pellet-Tank 18 Pellet-Sensor 19 Druckwächter 20 Wärmeschutzeinrichtung Abb.
- Seite 8 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG Elektronische Platine: SICHERHEITSVORRICHTUNGEN die elektronische Platine signalisiert und verwaltet eine Reihe von Ereignissen, wie den Stromausfall oder fehlendes Einschalten. Das Gerät ist mit den folgenden Sicherheits- und Kontrollvorrich- tungen ausgestattet, die den Betrieb im Falle von Störungen ver- Fühler zur Öffnung des Pellettank-Deckels: hindern.
- Seite 9 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG IDENTIFIKATIONSDATEN DES PRODUKTES EIGENSCHAFTEN Jedes Produkt ist wie folgt ausgezeichnet: Struktur: - DATENSCHILD (1) diese führt das Modell (A) auf sowie die Leis- - Stahl tungen des Geräts Verkleidung: - KENNSCHILD (2) dieses führt die Kennnummer auf (B) - aus Majolika - AUFKLEBER MIT HINWEISEN (3) dieser führt wichtige Hinwei- Topplatte:...
- Seite 10 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG TECHNISCHE DATEN Modell P920 C TOP, P920 M TOP SP400-03 bei partieller bei Nennwär- Beschreibung Maßeinheit Wärmeleis- meleistung tung Brennstoff Holzpellets Wärmeleistung Stündlicher Brennstoffverbrauch kg/h 1,93 0,79 Wirkungsgrad 91,3 89,8 Abgastemperatur °C 151,7 96,8 INHALTSSTOFFE DER RAUCHEMISSION...
- Seite 11 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG (Werte in cm) ABMESSUNGEN P920 M TOP Abb. 5 115,6 43,7 8 cm 7,5 cm 6 cm A Abgasanschluß Kanalisierungsausgang Brennluft Anschluss P920 C TOP Abb. 6 115,6 43,7 8 cm 7,5 cm 6 cm A Abgasanschluß...
- Seite 12 Anforderungen der Klasse A1 (EN 17225- HINWEISE ZUM LADEN DER PELLETS Die Firma Gruppo Piazzetta S.p.A. hat zur Garantie der effizienten Leistung des Produkts die eigenen Produkte mit den Eigenschaf- Um den Tank mit Pellets zu befüllen, empfiehlt es sich, den Beutel ten in der Tabelle getestet und programmiert.
- Seite 13 Im Folgenden werden einige Informationen zur Anlage für die men) aufgestellt werden, in denen Wärmeerzeuger mit Installation des Geräts aufgeführt und beziehen sich auf die Pro- Holz (oder soliden Brennstoffen allgemein) vorhanden dukte der Firma Gruppo Piazzetta S.p.A. sind. Der Aufstellungsraum darf nicht als Speicher für Brenn- ■...
- Seite 14 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG Das Anschlussrohr zum Einzug der Brennluft in das Gerät muss die folgenden Eigenschaften haben: Der Betrieb von mehreren Geräten ist nur dann zuläs- - der Durchmesser muss mindestens gleich oder größer als der sig, wenn die geltenden Bestimmungen und die Her- Durchmesser des Anschlusses am Gerät sein steller aller Geräte dies gestatten.
- Seite 15 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG - so gebaut sein muss, dass der Wind egal in welcher Richtung und Neigung er bläst, nicht den Auszug der Verbrennungsstof- fe verhindert (Windschutz-Schornstein) - muss außerhalb der Rückflusszone sein - muss so positioniert werden, dass die Neigung des Dachs be- achtet wird;...
- Seite 16 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG Im besonderen wird daran erinnert, dass der Abgasrohre: Trotz Einhaltung der gelieferten Angaben können einige Anla- - den Normen und den Regeln zur Sicherheit entsprechen muss gen, insbesondere Geräte mit Heizkessel, eine Kondenswasserbil- und eine CE-Kennzeichnung haben muss dung verursachen.
- Seite 17 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG Abb. 11 Abb. 12 DT2006030_H072636DE0_00...
- Seite 18 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG HINWEISE FÜR DEN INSTALLATION Die Installation und die Wartung des Produkts dürfen nur von Fachpersonal durchgeführt werden, die das Produkt ausreichend kennen. Wartung nur mit geeigneten Werkzeugen unter Be- ■ achtung der geltenden Normen für Sicherheit und Ge- sundheit durchführen.
- Seite 19 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG Seitenprofil Die nebenstehenden Wände am Produkt in der Zone darüber und Dazu wie folgt vorgehen: die Stützebene am Boden muss aus nicht entflammbaren Mate- - die Seitenpaneele entfernen (siehe Teil " VERKLEIDUNG UND rial bestehen. VEREDELUNG ") - die Schrauben (1) lösen Die Installation in der Nähe von hitzeempfindlichen Materialien - die Schrauben (2) aufschrauben...
- Seite 20 "Multifuoco System" ist ein Heißluftverteilersystem mit Raum- lüftung. In diesem EXKLUSIVEN UND PATENTIERTEN System von Gruppo Piazzetta S.p.A., dank einer oder mehrerer Lüfter, wird die produ- zierte Hitze von unten in den Raum gebracht. Diese Lösung hat den Vorteil einer gleichmäßigen Temperatur- verteilung.
- Seite 21 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG Entfernung der Ausstanzung Fixierung des Lüfters Dazu wie folgt vorgehen: - die je nach Verlauf der gewählten Kanalisierung zu entfernen- Für den Zugriff auf den Raumlüfter siehe " ZUGRIFF den Ausstanzungen erfassen AUF DIE INNEREN KOMPONENTEN DES PRODUKTS ". - die Ausstanzung (1) mit Hilfe einer 6mm-Bohrspitze an den vorgesehenen Löchern (2) entfernen: darauf achten, die Ver- kleidung nicht zu zerkratzen oder zu beschädigen...
- Seite 22 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG Ausgang der kanalisierten Heißluft nur in andere Richtung Ausgang der kanalisierten Heißluft in mehreren Räumen Wenn eine Kanalisierung der Heißluft ohne seriellen Anschluss an die Öffnung durchgeführt wird, ist eine maximale Produktlänge von Außen von 1 m zulässig. DT2035327-0 Abb.
- Seite 23 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG BRENNLUFT-ANSCHLUSS Lesen Sie aufmerksam den Abschnitt " EXTERNER LUFTANSCHLUSS ". Angaben zum Anschlussrohr Es wird empfohlen, einen Probeanschluss durchzuführen, bevor definitiv die einzelnen Elemente versiegelt werden. Außerdem wird Folgendes empfohlen: - einen so kurz und so gerade wie möglichen Anschluss garan- tieren - unnötige Rohrbögen vermeiden - die heißen Teile auch nicht versehentlich berühren (zum Bei-...
- Seite 24 ■ werden. Montage des Geräts eingesteckt werden und muss In diesem Fall garantiert die Firma Gruppo Piazzetta S.p.A. einen nach der Installation zugänglich sein. guten Betrieb, nur wenn es sich um die eigene Herstellung han- delt, die von der Firma selbst getestet wurde und wenn die Nor- men beachtet werden.
- Seite 25 Zum Durchführen des Anschlusses verwenden Sie ein 2x0,5 mm Kabel. Nur von Gruppo Piazzetta S.p.A. zugelassene Vorrich- tungen anschließen. Wenden Sie sich für weitere In- formationen zu Installation und Betrieb an den techni- schen Kundendienst oder an Fachpersonal.
- Seite 26 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG Zum Anschluss: - das Gerät darf NICHT unter Strom stehen Es wird empfohlen, den Vorgang zu verfolgen, siehe - das Kabel (1) mit der externen Vorrichtung und einer 2 Abschnitt " EINSCHALT- UND FUNKTIONSPRÜFUNG ": STIFT-Klemme (2) verbinden (nicht serienmäßig geliefert) vor Abschluss der Montage der Verkleidung ■...
- Seite 27 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG BEFEUCHTER 10 REINIGUNG UND WARTUNG Das Gerät ist mit einem System zur Raumbefeuchtung ausgestat- tet. Zur Installation oder Wartung, die den Zugang in die Verkleidung oder die Rauchkammer oder den Zugriff Der Befeuchter muss alle zwei oder drei Tage mit Was- auf elektrische oder elektronische Teile benötigen, ser befüllt werden, oder je nach Gebrauch des Geräts.
- Seite 28 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG 10.2 REINIGUNG DER KERAMIKVERKLEIDUNG Die aufgeführten zeitlichen Angaben dienen nur zur Die Keramikverkleidung (wenn vorhanden) muss mit einem wei- Orientierung: je nach Gebrauchsfrequenz und Brenn- chen, trockenen Tuch gereinigt werden. Bei stärkeren Eingriffen stoffqualität können die Vorgänge öfters nötig sein. zur Reinigung geeignete Produkte aus dem Handel zur Reinigung von Keramiken und Konzentrate für Porzellan, die auch Ölflecken, Farben, Kaffee, Wein, usw.
- Seite 29 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG 10.7 REINIGUNG DES BRENNTOPFES UND DES BRENNTOPFHALTERS Die Reinigung der Brenntopfzone muss durchgeführt werden. Empfohlene Reinigungsfrequenz: siehe Teil "PRO- GRAMMIERTE WARTUNG". Bevor die Pellets gezündet werden, müssen die nicht ■ verbrannten Pellets aus dem Brenntopf entfernt wer- den.
- Seite 30 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG - die Schlitze (5) reinigen mit der geliefert Spezialbürste (6) 10.8 REINIGUNG DER BRENNKAMMER - das in der Rauchkammer befindliche Loch zur Aufnahme des Unterdrucks (7) reinigen, siehe Abbildung: für einen korrekten Betrieb des Gerätes muss das Loch frei von Staub und Asche Empfohlene Reinigungsfrequenz: siehe Teil "...
- Seite 31 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG 10.9 REINIGUNG DER RAUCHKAMMER 10.11 REINIGUNG DER RAUMLÜFTER Eventuelle Staubablagerungen auf dem Laufrad des Lüfters füh- ren zur Lärmbildung während des Betriebs. Eine Reinigung ist Empfohlene Reinigungsfrequenz: siehe Abschnitt nötig. " PROGRAMMIERTE WARTUNG ". Es wird empfohlen auch die Staubrückstände zu entfernen, die Dieser Vorgang ermöglicht den optimalen Hitzeaus- ■...
- Seite 32 Für alle Arbeiten, die den Zugriff auf das Inneren der Dreck durchgeführt. Verkleidung oder elektrische oder elektronische Teile erfordern, müssen Sie sich an das befugte Kunden- dienstzentrum von Piazzetta oder an Fachpersonal Empfohlene Reinigungsfrequenz: siehe Abschnitt wenden. " PROGRAMMIERTE WARTUNG ".
- Seite 33 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG 11 STILLSTAND DES PRODUKTS 12 ENTSORGUNG DES PRODUKTES AM ENDE DER LEBENSDAUER Nach dem letzten Gebrauch der Saison oder wenn das Produkt über längere Zeit nicht mehr verwendet werden soll, ist Folgen- Der Abbau und die Entsorgung des Produktes gehen ausschließ- des nötig: lich zulasten des Eigentümers.
- Seite 34 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG 13 ZITIERTE NORMEN Anwendungsland: EUROPÄISCHE UNION EN 14785 Raumheizer zur Verfeuerung von Holzpellets - Anforderungen und Prüfverfahren EN 60335-1 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 1: Allgemeine Anforderungen EN 60335-2-102 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 2-102: Besondere Anforderun- gen für Gas-, Öl- und Festbrennstoffgeräte mit elektrischen Anschlüssen EN 1443 Abgasanlagen - Allgemeine Anforderungen...
- Seite 35 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG 14 ANHANG Datenschild: Legende Aufbau-, Bedienungs- und Wartunganleitung lesen und beachten. Model = Modell Type = Typ DoP = Leistungserklärung N.Body = Notifiziertes Prüflabor Pn = Nennwärmeleistung Pp = Partielle Wärmeleistung Pnom = Raumnennwärmeleistung Ppart = Partielle Raumnennwärmeleistung Pwnom = Wassernennwärmeleistung Pwpart = Partielle Wasserwärmeleistung Pinnom = Brennstoffnennwärmeleistung...
- Seite 36 Via Montello, 22 31011 Asolo (TV) - ITALY Tel. +39.04235271 - Fax +39.042355178 www.piazzetta.com e-mail:infopiazzetta@piazzetta.it...
