Das Gerät ist serienmäßig mit einem Abgasanschluss nach hinten
(1) ausgestattet.
i
Zur Installation der eventuellen SETS und ZUBEHÖRE
siehe die jeweiligen Anleitungen.
Zusatzbeschreibung des Abgasrohres
Zum Umsetzen des Abgasrohres bietet die Firma Gruppo Piazzet-
ta S.p.A. konforme Rohre und Kurven mit Anschluss mit der Größe
des Abgasanschlußes der eigenen Produkte.
Es können auch konforme Rohre anderer Hersteller verwendet
werden, ohne dass eine Anpassung nötig ist; dazu müssen die
Kompatibilität der Muffe und die geltenden Normen beachtet
werden.
In diesem Fall garantiert die Firma Gruppo Piazzetta S.p.A. einen
guten Betrieb, nur wenn es sich um die eigene Herstellung han-
delt, die von der Firma selbst getestet wurde und wenn die Nor-
men beachtet werden.
Falls Rohre mit einem größeren Durchmesser als der Abzug des
Geräts verwendet werden muss, muss ein geeigneter Adapter an-
geschlossen werden (nicht von Gruppo Piazzetta S.p.A. geliefert).
a
Es wird der Gebrauch von Elementen mit Reinigungs-
öffnungen empfohlen, um eine regelmäßige Reinigung
und die Kontrolle des Abgasrohres zu vereinfachen.
"T"-Anschluss
Zu einer guten Funktion wird die Installation mit einem "T"-An-
schluss (1) am Abgasanschluß des Geräts oder an der ersten Rich-
tungsänderung des Abgasrohres empfohlen. Da dieser das Kon-
denswasser, gemischt mit Ruß sammeln kann, das sich im Rohr
befindet und die regelmäßige Reinigung des ersten Abschnittes
des Schachts ist ohne Abbau der Rohre möglich.
Dieser Anschluss kann beim Händler zusammen mit den Rohren
für den Abgasrohre erworben werden.
1

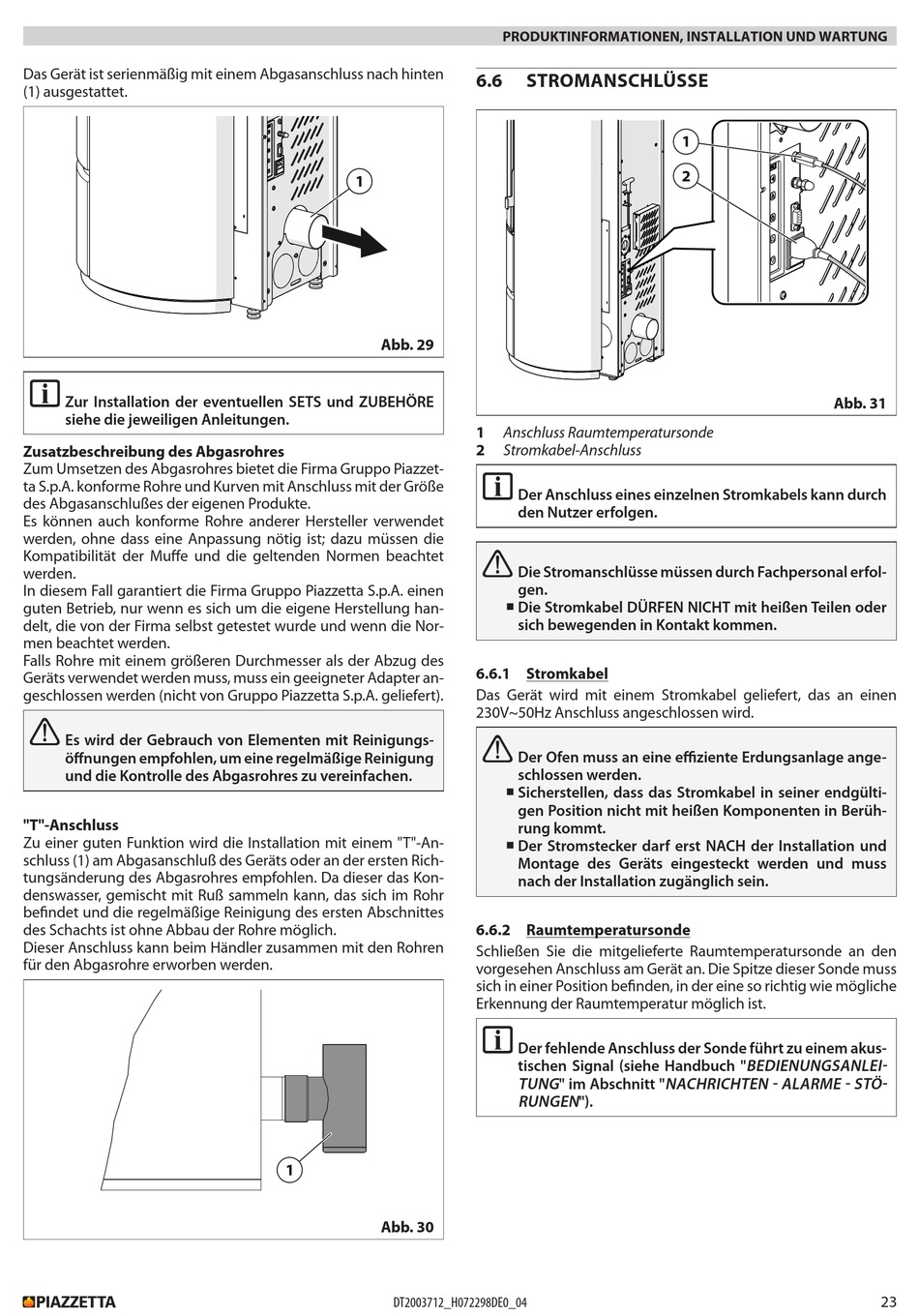

Abb. 29
1
Abb. 30
DT2003712_H072298DE0_04
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG
6.6
STROMANSCHLÜSSE
1
Anschluss Raumtemperatursonde
2
Stromkabel-Anschluss
i
Der Anschluss eines einzelnen Stromkabels kann durch
den Nutzer erfolgen.
a
Die Stromanschlüsse müssen durch Fachpersonal erfol-
gen.
Die Stromkabel DÜRFEN NICHT mit heißen Teilen oder
■ ■
sich bewegenden in Kontakt kommen.
6.6.1 Stromkabel
Das Gerät wird mit einem Stromkabel geliefert, das an einen
230V~50Hz Anschluss angeschlossen wird.
a
Der Ofen muss an eine effiziente Erdungsanlage ange-
schlossen werden.
Sicherstellen, dass das Stromkabel in seiner endgülti-
■ ■
gen Position nicht mit heißen Komponenten in Berüh-
rung kommt.
Der Stromstecker darf erst NACH der Installation und
■ ■
Montage des Geräts eingesteckt werden und muss
nach der Installation zugänglich sein.
6.6.2 Raumtemperatursonde
Schließen Sie die mitgelieferte Raumtemperatursonde an den
vorgesehen Anschluss am Gerät an. Die Spitze dieser Sonde muss
sich in einer Position befinden, in der eine so richtig wie mögliche
Erkennung der Raumtemperatur möglich ist.
i
Der fehlende Anschluss der Sonde führt zu einem akus-
tischen Signal (siehe Handbuch " BEDIENUNGSANLEI-
TUNG " im Abschnitt " NACHRICHTEN - ALARME - STÖ-
RUNGEN ").
1
2
Abb. 31
23
