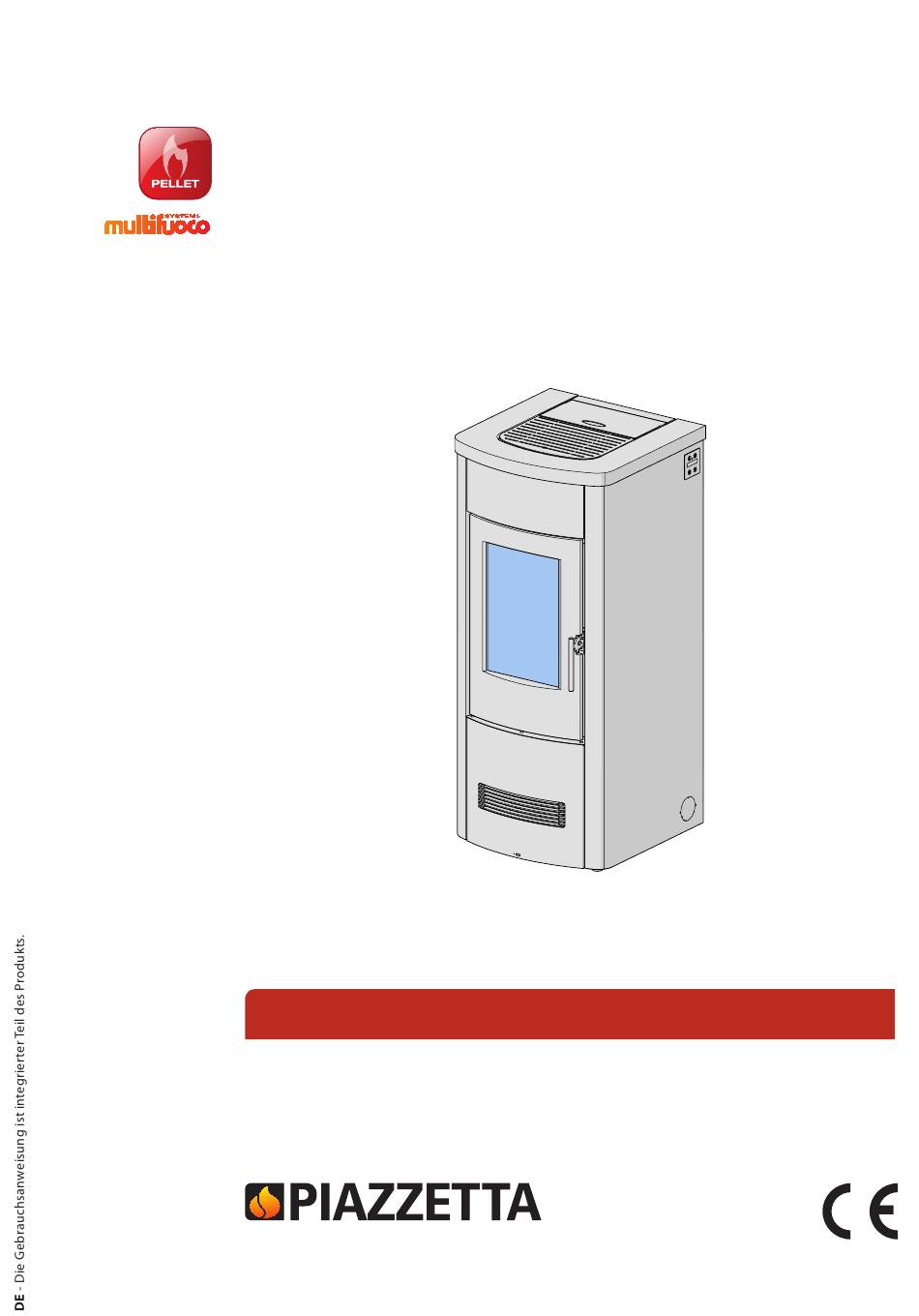

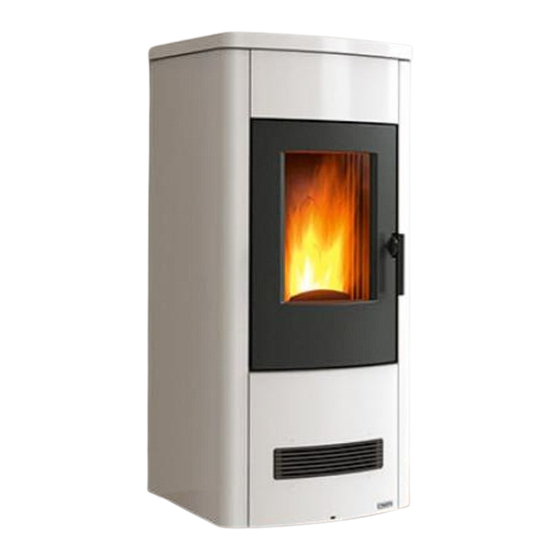

- Seite 1 Die Gebrauchsanweisung ist integrierter Teil des Produkts Pelletöfen P130 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG...
- Seite 2 Bereich "Produkte" auf der Seite der Eigenschaften des jeweiligen Produkts, wo von den Normen bezüglich Ihres Produkts vorgesehen. Dieses Dokument ist Eigentum der Firma Gruppo Piazzetta S.p.A. und darf nicht nachproduziert oder an Dritte komplett oder teilweise weitergegeben werden, ohne vorher die schriftliche Befugnis eingeholt zu haben. Gruppo Piazzetta S.p.A. behält sich alle Rechte vor.
-
Seite 3: Inhaltsverzeichnis
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG INHALT ALLGEMEINE HINWEISE PRODUKTINFORMATIONEN Produktbeschreibung Identifizierung der Komponenten Sicherheitsvorrichtungen Kontrollvorrichtungen Identifikationsdaten des Produktes Eigenschaften Zubehöre auf Anfrage Technische Daten Abmessungen BRENNSTOFF Eigenschaften der Pellets Hinweise zum Laden der Pellets ALLGEMEINE ANLAGEN-ANGABEN Installationsort Externer Luftanschluss Schornstein Schornstein-Endstück Abgasrohr HINWEISE FÜR DEN INSTALLATION Bewegung... -
Seite 4: Allgemeine Hinweise
Dokumentation in den Abschnitten " STÖ- kontaktieren Sie Ihren Händler oder den Kundendienst vor Ort. RUNGEN " oder " NACHRICHTEN - SICHER- - Gruppo Piazzetta S.p.A. übernimmt keine Haftung für Gefah- HEITSMELDUNGEN - STÖRUNGEN ". rensituationen, Defekte, Probleme, schlechte Funktion des Produkts, Schäden an Personen, Sachen oder Tieren durch das... - Seite 5 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG Der Gebrauch des Geräts kann zur star- Währen den Betriebs- und / oder Kühlpha- ken Erhitzung einiger Oberflächen führen sen des Geräts könnte es zu Knackgeräu- (Glasscheiben, externe Oberflächen, Griffe, schen kommen. Das ist kein Defekt, aber Rauchdurchlaufzonen).
-
Seite 6: Produktinformationen
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG PRODUKTINFORMATIONEN Das Gerät nicht als Verbrennungsofen oder zu nicht vorgesehenen Zwecken verwen- den. PRODUKTBESCHREIBUNG Das Gerät nicht verwenden, wenn das Glas ■ oder die Dichtungen der Tür beschädigt Dieses Gerät: sind. - ist ein Wärmeerzeuger für den Gebrauch von Pellets Die Tür darf während des Betriebs nicht ■... -
Seite 7: Identifizierung Der Komponenten
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG IDENTIFIZIERUNG DER KOMPONENTEN Tür 20 Anschußkabel 21 Wi-Fi-Gerät \ Bluetooth für Fernbedienung Keramikglas 22 Rauchlüfters/Rauchabzug Griff zur Türöffnung 23 Brennluft Anschluss Heißluftausgang 24 Motor der Förderschnecke Untere Rauchkammer 25 Abgasanschluß Brenntopf-Flammleitblech 26 Pelletanzeige Brenntopf Pelleteinwurf Brennkammer 10 Verkleidung 11 Bedienfeld 12 Deckel Pellettank... -
Seite 8: Sicherheitsvorrichtungen
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG Elektronische Platine: SICHERHEITSVORRICHTUNGEN die elektronische Platine signalisiert und verwaltet eine Reihe von Ereignissen, wie den Stromausfall oder fehlendes Einschalten. Das Gerät ist mit den folgenden Sicherheits- und Kontrollvorrich- tungen ausgestattet, die den Betrieb im Falle von Störungen ver- hindern. -
Seite 9: Identifikationsdaten Des Produktes
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG IDENTIFIKATIONSDATEN DES PRODUKTES EIGENSCHAFTEN Jedes Produkt ist wie folgt ausgezeichnet: Struktur: - DATENSCHILD (1) diese führt das Modell (A) auf sowie die Leis- - Stahl tungen des Geräts Verkleidung: - KENNSCHILD (2) dieses führt die Kennnummer auf (B) - Einsatz aus lackiertem Stahl - AUFKLEBER MIT HINWEISEN (3) dieser führt wichtige Hinwei- Topplatte:... -
Seite 10: Technische Daten
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG TECHNISCHE DATEN Modell P130 SP410-05 bei partieller bei Nennwär- Beschreibung Maßeinheit Wärmeleis- meleistung tung Brennstoff Holzpellets Wärmeleistung Stündlicher Brennstoffverbrauch kg/h 0,91 Wirkungsgrad Abgastemperatur °C 169,9 103,6 INHALTSSTOFFE DER RAUCHEMISSION CO auf 13% O2 % (mg/Nm 0,005 (67) -
Seite 11: Abmessungen
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG (Werte in cm) ABMESSUNGEN P130 Abb. 5 13,3 48,9 48,9 42,2 11,5 11,5 55,7 8 cm 7,5 cm 6 cm 54,2 A Abgasanschluß Brennluft Anschluss Kanalisierungsausgang serienmäßige Position DT2005698_H072618DE0_04... -
Seite 12: Brennstoff
Anforderungen der Klasse A1 (EN 17225- HINWEISE ZUM LADEN DER PELLETS Die Firma Gruppo Piazzetta S.p.A. hat zur Garantie der effizienten Leistung des Produkts die eigenen Produkte mit den Eigenschaf- Um den Tank mit Pellets zu befüllen, empfiehlt es sich, den Beutel ten in der Tabelle getestet und programmiert. - Seite 13 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG 3.2.1 Pelletanzeige Wenn in dem Behälter die rote Nachfüllanzeige sichtbar wird, ist die Förderschnecke eventuell nicht korrekt geladen, was eine un- regelmäßige Pelletabgabe in den Brenntopf und fehlende Zün- dung verursacht. Abb. 6 PELLETS NIEMALS BEI BEHEIZTEM OFEN NACHFÜLLEN, wenn die rote Anzeige im Pellettank sichtbar ist.
-
Seite 14: Allgemeine Anlagen-Angaben
Im Folgenden werden einige Informationen zur Anlage für die men) aufgestellt werden, in denen Wärmeerzeuger mit Installation des Geräts aufgeführt und beziehen sich auf die Pro- Holz (oder soliden Brennstoffen allgemein) vorhanden dukte der Firma Gruppo Piazzetta S.p.A. sind. Der Aufstellungsraum darf nicht als Speicher für Brenn- ■... -
Seite 15: Externer Luftanschluss
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG Das Anschlussrohr zum Einzug der Brennluft in das Gerät muss die folgenden Eigenschaften haben: Der Betrieb von mehreren Geräten ist nur dann zuläs- - der Durchmesser muss mindestens gleich oder größer als der sig, wenn die geltenden Bestimmungen und die Her- Durchmesser des Anschlusses am Gerät sein steller aller Geräte dies gestatten. -
Seite 16: Schornstein-Endstück
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG - so gebaut sein muss, dass der Wind egal in welcher Richtung und Neigung er bläst, nicht den Auszug der Verbrennungsstof- fe verhindert (Windschutz-Schornstein) - muss außerhalb der Rückflusszone sein - muss so positioniert werden, dass die Neigung des Dachs be- achtet wird;... - Seite 17 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG Im besonderen wird daran erinnert, dass der Abgasrohre: Trotz Einhaltung der gelieferten Angaben können einige Anla- - den Normen und den Regeln zur Sicherheit entsprechen muss gen, insbesondere Geräte mit Heizkessel, eine Kondenswasserbil- und eine CE-Kennzeichnung haben muss dung verursachen.
- Seite 18 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG Abb. 11 Abb. 12 DT2005698_H072618DE0_04...
-
Seite 19: Hinweise Für Den Installation
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG HINWEISE FÜR DEN INSTALLATION Darauf achten, dass der untere Bereich der Seiten- paneele und die vordere untere Klappe nicht verbo- gen, zerkratzt oder beschädigt werden. Die Installation und die Wartung des Produkts dürfen nur von Fachpersonal durchgeführt werden, die das Nachdem das Schutzmaterial des Gerätes entfernt wurde, alle Fi- Produkt ausreichend kennen. -
Seite 20: Zugriff Auf Die Innenkomponenten Des Produkts
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG ZUGRIFF AUF DIE INNENKOMPONENTEN DES PRODUKTS Seitenpaneele Dazu wie folgt vorgehen: - den Deckel des Pellet-Behälters öffnen (1) - die Schrauben (2) lösen - das Gitter entfernen (3) - die Ebene (4) entfernen Abb. 17 Raumlüfter Dazu wie folgt vorgehen: - die Ebene, die Seitenteile und das Unterteil entfernen (folgen Sie den obigen Schritten) -
Seite 21: Installation
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG INSTALLATION Jegliche brennbaren oder hitzeempfindlichen Materia- lien (wie zum Beispiel Holzmöbel, Gardinen, Teppiche, Stoffe, Kleidungsstücke, entzündliche Flüssigkeiten Zur Installation oder Wartung, die den Zugang in die usw.) während des Betriebs vom Produkt fernhalten Verkleidung oder die Rauchkammer oder den Zugriff (wo nicht angegeben, mindestens 100 cm). -
Seite 22: Installation Der Sets Und Der Zubehöre
In diesem EXKLUSIVEN UND PATENTIERTEN System von Gruppo Piazzetta S.p.A., dank einer oder mehrerer Lüfter, wird die produ- zierte Hitze von unten in den Raum gebracht. Diese Lösung hat den Vorteil einer gleichmäßigen Temperatur- verteilung. - Seite 23 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG 6.3.3 Beispiel einer Kanalisierung Für den Zugriff auf den Raumlüfter siehe " ZUGRIFF AUF DIE IN- NEREN KOMPONENTEN DES PRODUKTS ". Im Folgenden werden einige Beispiele zur Kanalisierung der Heißluft nur zu demonstrativen Zwecken dargestellt. Zur Umsetzung einiger vorgeschlagenen Lösungen benötigen Sie einen Schlauch mit einem geeigneten Durchmesser und auch Austrittsöffnungen und Y-förmige Elemente und/oder Anschlüs- se, die nicht geliefert werden, die aber als Zubehör erworben wer-...
-
Seite 24: Schlauchanschlüsse
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG Für den Zugriff auf den Raumlüfter siehe " ZUGRIFF AUF DIE IN- NEREN KOMPONENTEN DES PRODUKTS ". Abb. 27 6.3.4 Schlauchanschlüsse Abb. 29 Zur erleichterten Installation und Wartung, wenn der Schlauch durch das Loch am Ausgang des Gerätes oder am Mauereingang durchläuft (rückwärtiges oder Seitenpaneel), eine Verbindungs- 6.3.6 Strahlungsbereich der Austrittsöffnung der Heißluft muffe bereitstellen. -
Seite 25: Brennluft-Anschluss
Kompatibilität der Muffe und die geltenden Normen beachtet werden. In diesem Fall garantiert die Firma Gruppo Piazzetta S.p.A. einen guten Betrieb, nur wenn es sich um die eigene Herstellung han- delt, die von der Firma selbst getestet wurde und wenn die Nor- men beachtet werden. -
Seite 26: Stromanschlüsse
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG "T"-Anschluss 6.6.1 Stromkabel Zu einer guten Funktion wird die Installation mit einem "T"-An- Das Gerät wird mit einem Stromkabel geliefert, das an einen schluss (1) am Abgasanschluß des Geräts oder an der ersten Rich- 230V~50Hz Anschluss angeschlossen wird. tungsänderung des Abgasrohres empfohlen. -
Seite 27: Externes Raumthermostat
Betrieb des Geräts im Falle von Störungen stimmen. zu stoppen. Die Zustimmung muss von einem potentialfreien Kon- Nur von Gruppo Piazzetta S.p.A. zugelassene Vorrich- takt kommen. Keine stromführenden Elemente an- tungen anschließen. Wenden Sie sich für weitere In- schließen. -
Seite 28: Einschalt- Und Funktionsprüfung
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG - das Paneel aus Majolika positionieren (4) EINSCHALT- UND - das Gitter (3) montieren FUNKTIONSPRÜFUNG - die Schrauben (2) festziehen - den Deckel des Pellettanks (1) wieder schließen Es ist nötig, dass befugtes Fachpersonal eine Einschalt- und Funk- tionsprüfung durchführt, um die richtige Funktion des Gerätes und aller angeschlossenen und eingebundenen Anlagenelemen- te zu testen. -
Seite 29: Reinigung Und Wartung
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG 10 REINIGUNG UND WARTUNG 200 ml Zur Installation oder Wartung, die den Zugang in die Verkleidung oder die Rauchkammer oder den Zugriff auf elektrische oder elektronische Teile benötigen, müssen Sie sich an das befugte Kundendienstzentrum oder an Fachpersonal wenden. Alle Montage-, Reinigungs- und Wartungsvorgänge ■... -
Seite 30: Reinigung Der Keramikverkleidung
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG 10.2 REINIGUNG DER KERAMIKVERKLEIDUNG Die aufgeführten zeitlichen Angaben dienen nur zur Die Keramikverkleidung (wenn vorhanden) muss mit einem wei- Orientierung: je nach Gebrauchsfrequenz und Brenn- chen, trockenen Tuch gereinigt werden. Bei stärkeren Eingriffen stoffqualität können die Vorgänge öfters nötig sein. zur Reinigung geeignete Produkte aus dem Handel zur Reinigung von Keramiken und Konzentrate für Porzellan, die auch Ölflecken, Farben, Kaffee, Wein, usw. -
Seite 31: Reinigung Der Glasscheibe
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG 10.5 REINIGUNG DER GLASSCHEIBE 10.7 REINIGUNG DES BRENNTOPFES UND DES BRENNTOPFHALTERS Beim Einschalten ist es möglich, dass sich auf der Glasscheibe leichte Teerablagerungen bilden, die normalerweise beim Errei- Die Reinigung der Brenntopfzone muss durchgeführt werden. chen der optimalen Verbrennung verschwinden. Wenn dem nicht so sein sollte, reinigen Sie täglich die Scheibe vor dem Einschal- Empfohlene Reinigungsfrequenz: siehe Teil "PRO- ten, um schwer zu entfernende Verkrustungen zu vermeiden. -
Seite 32: Reinigung Der Brennkammer
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG - die Schlitze (5) reinigen mit der geliefert Spezialbürste (6) 10.8 REINIGUNG DER BRENNKAMMER - das in der Rauchkammer befindliche Loch zur Aufnahme des Unterdrucks (7) reinigen, siehe Abbildung: für einen korrekten Betrieb des Gerätes muss das Loch frei von Staub und Asche Empfohlene Reinigungsfrequenz: siehe Teil "... -
Seite 33: Reinigung Der Rauchkammer
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG 10.9 REINIGUNG DER RAUCHKAMMER 10.10 REINIGUNG DER RAUCHLÜFTER Eventuelle Staub- oder Ascheablagerungen auf dem Laufrad des Rauchlüfters führen zur Lärmbildung während des Betriebs. Eine Empfohlene Reinigungsfrequenz: siehe Abschnitt Reinigung ist nötig. " PROGRAMMIERTE WARTUNG ". Dieser Vorgang ermöglicht den optimalen Hitzeaus- ■... -
Seite 34: Reinigung Des Abgasanschlusses Am Produkt
Für alle Arbeiten, die den Zugriff auf das Inneren der Dreck durchgeführt. Verkleidung oder elektrische oder elektronische Teile erfordern, müssen Sie sich an das befugte Kunden- dienstzentrum von Piazzetta oder an Fachpersonal Empfohlene Reinigungsfrequenz: siehe Abschnitt wenden. " PROGRAMMIERTE WARTUNG ". -
Seite 35: Stillstand Des Produkts
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG 11 STILLSTAND DES PRODUKTS 12 ENTSORGUNG DES PRODUKTES AM ENDE DER LEBENSDAUER Nach dem letzten Gebrauch der Saison oder wenn das Produkt über längere Zeit nicht mehr verwendet werden soll, ist Folgen- Der Abbau und die Entsorgung des Produktes gehen ausschließ- des nötig: lich zulasten des Eigentümers. -
Seite 36: Zitierte Normen
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG 13 ZITIERTE NORMEN Anwendungsland: EUROPÄISCHE UNION EN 14785 Raumheizer zur Verfeuerung von Holzpellets - Anforderungen und Prüfverfahren EN 60335-1 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 1: Allgemeine Anforderungen EN 60335-2-102 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 2-102: Besondere Anforderun- gen für Gas-, Öl- und Festbrennstoffgeräte mit elektrischen Anschlüssen EN 1443 Abgasanlagen - Allgemeine Anforderungen... -
Seite 37: Anhang
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG 14 ANHANG Datenschild: Legende Aufbau-, Bedienungs- und Wartunganleitung lesen und beachten. Model = Modell Type = Typ DoP = Leistungserklärung N.Body = Notifiziertes Prüflabor Pn = Nennwärmeleistung Pp = Partielle Wärmeleistung Pnom = Raumnennwärmeleistung Ppart = Partielle Raumnennwärmeleistung Pwnom = Wassernennwärmeleistung Pwpart = Partielle Wasserwärmeleistung Pinnom = Brennstoffnennwärmeleistung... - Seite 38 PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG DT2005698_H072618DE0_04...
