DE Einstellung der Endlagen
5. Einstellung der Endlagen mit Einstellschalter/Schalter
5.1. Anschluss des Einstellschalters
Hinweis:
Die Einstellung mit einen bedrahteten Schalter ist nur im automatischen Einstellmodus
möglich.
Zum Anschluss des Einstellschalters für Funk­Antriebe ist folgendes zu beachten:
Achtung! Verletzungsgefahr durch Stromschlag!
Anschluss nur im spannungsfreien Zustand!
Warnung!
Die 5 Adern der Leitung des Einstellschalters sind farblich übereinstimmend an die
Anschlussleitung des Antriebs anzuschließen.

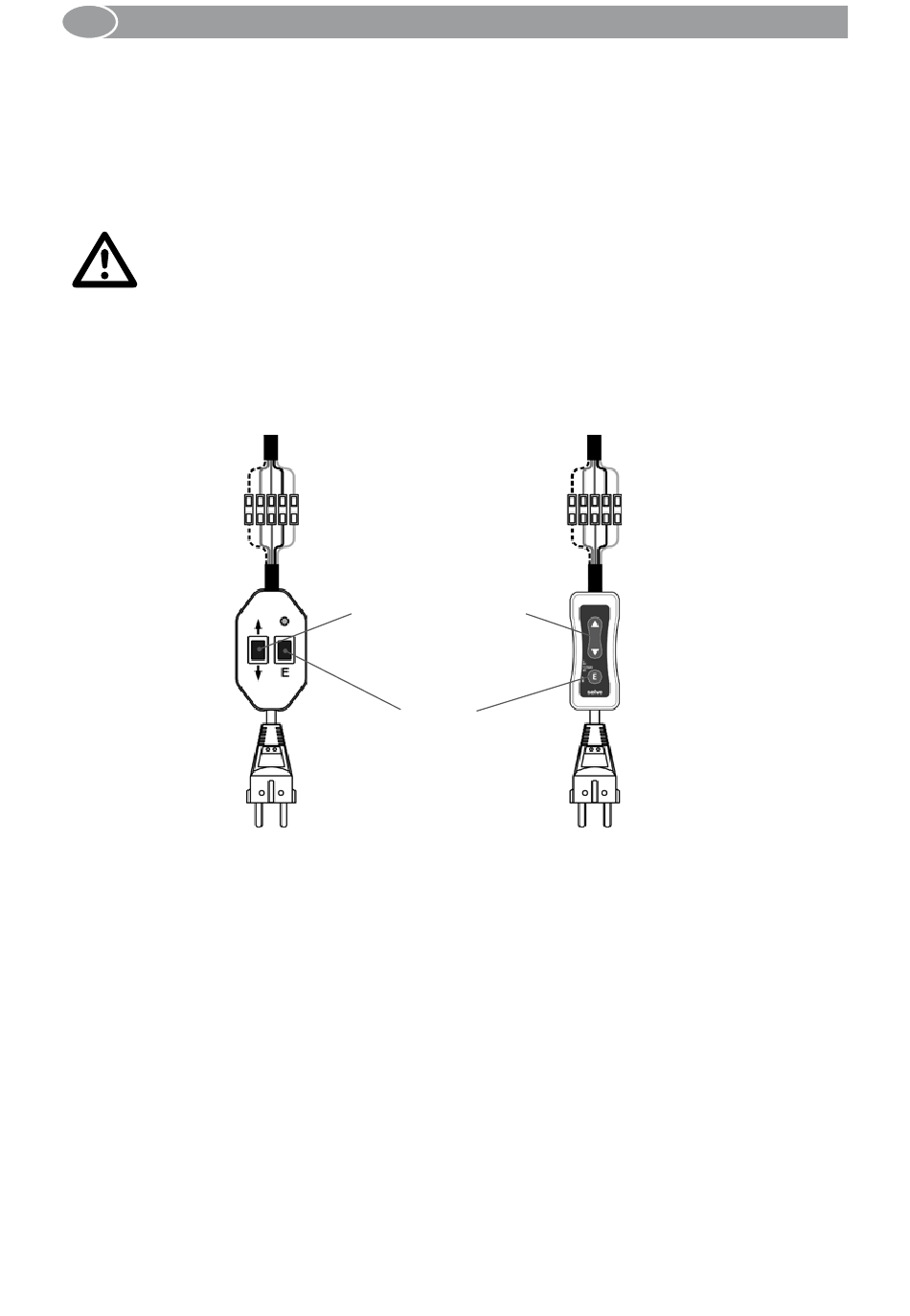

SELVE-Einstellschalter
Art.-Nr. 290109
Achtung: L1 (= braun) immer an Dauerspannung 230 V anschließen, auch wenn der
Antrieb nur zu Einstellzwecken mit einem Schalter oder Einstellschalter verbunden ist.
Hinweis: Die nachfolgenden Einstellungen können sowohl mit dem SELVE-Einstell-
schalter (Art.-Nr. 290109) als auch mit dem neuen SELVE-Universal-Einstellschalter
(Art.-Nr. 291009) durchgeführt werden.
SELVE-Universal-Einstellschalter
Art.-Nr. 291009
AUF = grau
AB = schwarz
N = blau
L1 = braun
PE = gelb-grün
Bedienfeld Auf/Ab
E-Taste
