Einstellung der Endlagen

4.5. Einstellung der Endlagen mit Einstellschalter/Schalter

Hinweis:
Die Einstellung mit einen bedrahteten Schalter ist nur im automatischen Einstellmodus
möglich.
Zum Anschluss des Einstellschalters für Funk-Antriebe ist folgendes zu beachten:
Achtung! Verletzungsgefahr durch Stromschlag!
Anschluss nur im spannungsfreien Zustand!
Warnung!
Die 5 Adern der Leitung des Einstellschalters sind farblich übereinstimmend an die
Anschlussleitung des Antriebs anzuschließen.
AUF = grau
AB = schwarz
N = blau
L1 = braun
PE = gelb-grün
Achtung: L1 (= braun) immer an Dauerspannung 230 V anschließen, auch wenn der
Antrieb nur zu Einstellzwecken mit einem Schalter oder Einstellschalter verbunden
ist.

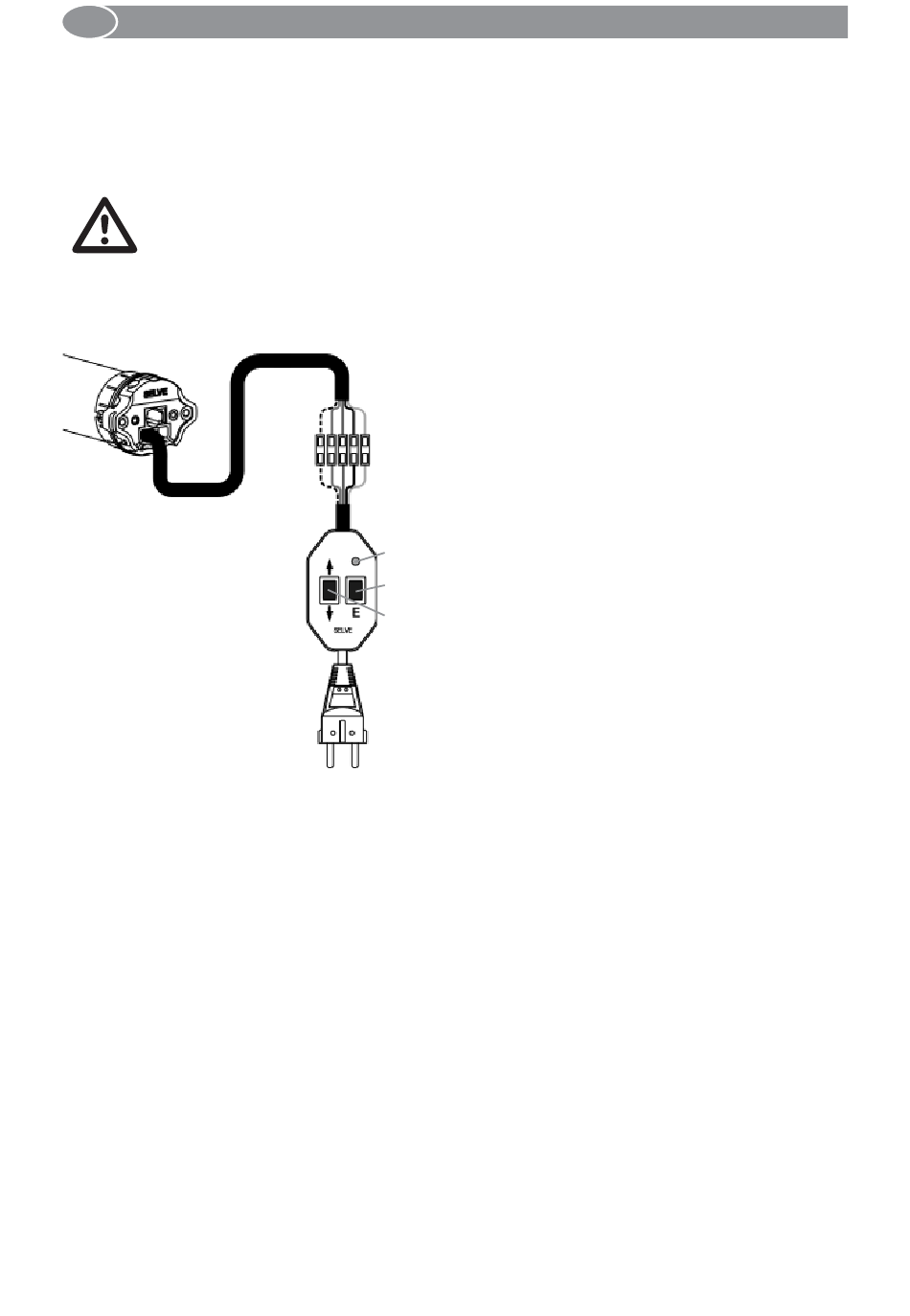

SELVE-Einstellschalter (Art.-Nr. 290109)
Leuchtdiode zeigt eingeschaltete Spannung an
Taster E ist der Einstelltaster
Taster zur Auf- und Abfahrt des Antriebs
