Webasto Air Top 2000 STC Diesel Einbaudokumentation Seite 22

VW T5 / T6
Doppelsitzbank ohne Trennwand
1
A
Alle Schlauchschellen
1 = Abdeckgitter
2 = Adapter Ø 55x60!
3 = Luftverteilerklappe!
Ident.-Nr.: 1324280E
B
3
2
= Ø 50-70!
Stand: 17.03.2020
5
C
4
4 = Ausströmer Ø 60!
5 = Ausströmer Ø 55!

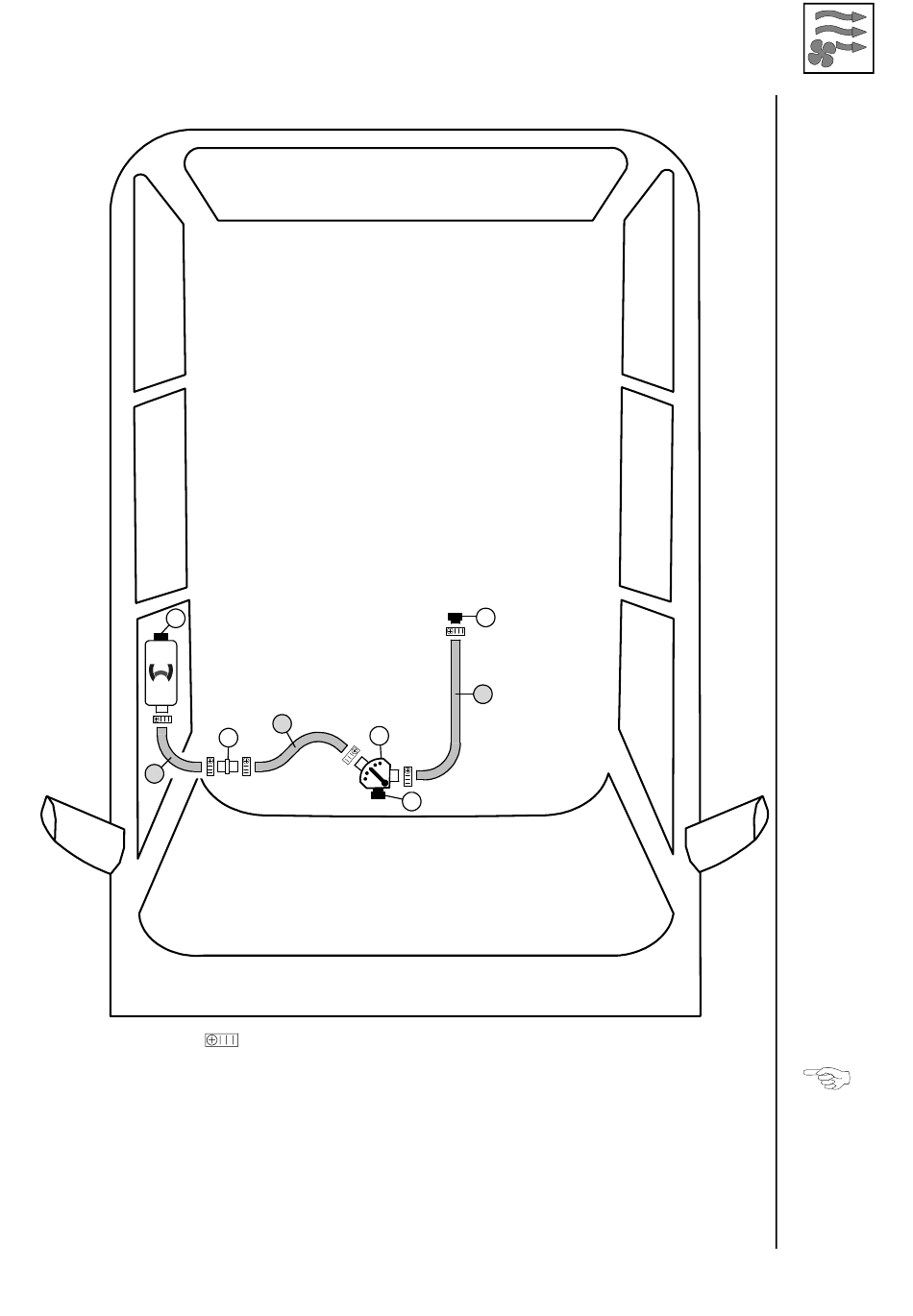

Schema
Flexrohr-
verlegung
