VW T5 / T6
Heizluft
Vor der Montage ist die Verlegung der Luftführungsteile mit dem Endkunden abzustimmen.
Flexrohre knickfrei verlegen.
Nachfolgende Schemen zeigen die Heizluftverteilung für die Beheizung von Innen- und Laderaum!
1
Ident.-Nr.: 1324280E
43
1
44
1
45
A
2
Stand: 17.03.2020

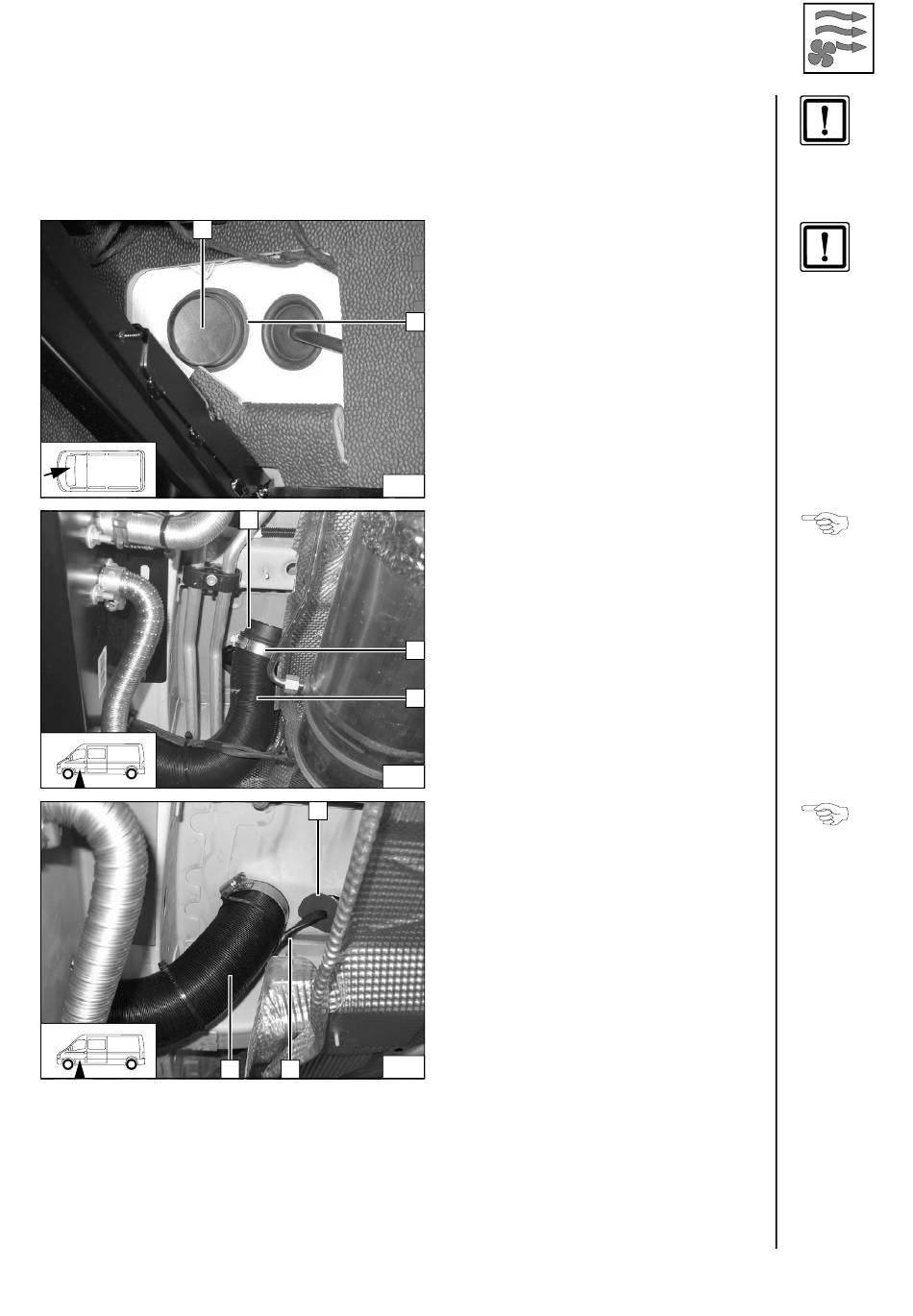

Achtung!
Abdeckung unter dem Beifahrersitz zurück-
schlagen. Adapter Ø 55x60 2 auflegen, Loch-
bild 1 übertragen und Bohrung Ø 55 erstellen!
2
Adapter 1 mit Ø 60 auf Flexrohr A montieren
und befestigen!
2 Schlauchschelle Ø 50-70
2
A
Adapter in Bohrung einsetzen und mit Si-
caflex einkleben.
Kabelbaum Heizgerät und Bedienelement 2
durch Gummitülle 1 in den Innenraum verle-
gen!
Bohrung
unter dem
Beifahrer-
sitz
Adapter
montieren
Durchfüh-
rung in den
Innenraum
© Webasto Thermo & Comfort SE
