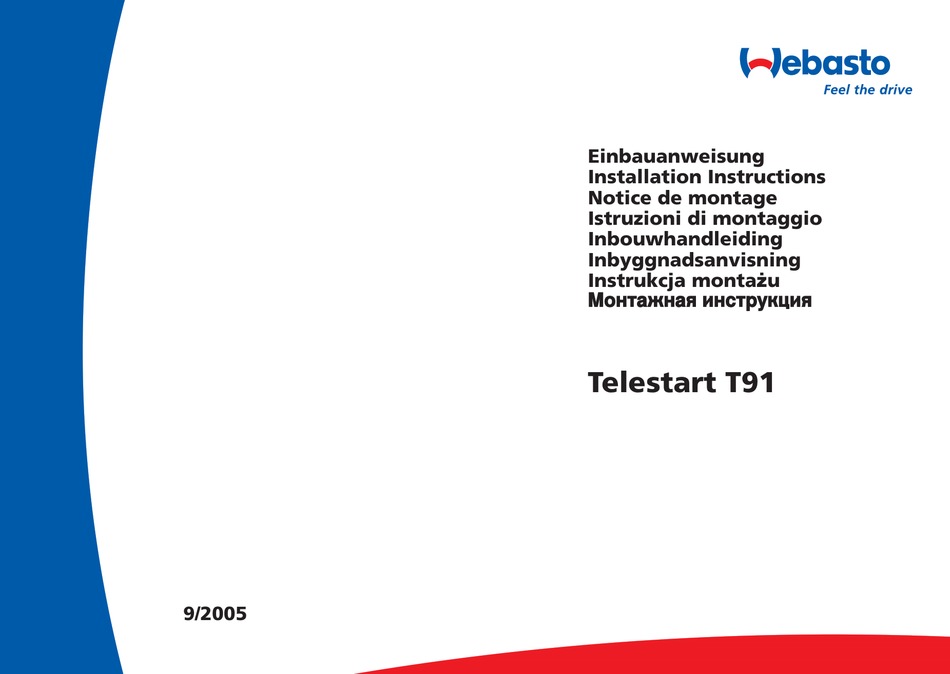

- Seite 1 Einbauanweisung Installation Instructions Notice de montage Istruzioni di montaggio Inbouwhandleiding Inbyggnadsanvisning ¿ Instrukcja monta Ìîíòàæíàÿ èíñòðóêöèÿ Telestart T91 9/2005...
- Seite 2 Installation Instructions Notice de montage Allgemein General Généralités Zertifizierung Certification Certification Schalteingang am Telestart T91 Signal input on Telestart T91 Entrée de signaux au niveau du « Telestart T91 » Vorwahluhr Digital Timer Taster Pushbutton Switch Horloge de programmation Umstellung Schalteingang...
- Seite 3 Telestart T91 Einbauanweisung Allgemein Zertifizierung Mit dem Webasto Telestart T91 können die Das CE-Kennzeichen befindet sich auf der Webasto Heizgeräte Innenseite des Batteriefachdeckels. Thermo Top E Das e1-Kennzeichen ist am Telestart- Thermo Top C Empfänger angebracht. Thermo Top P Thermo Top V nachgerüstet werden.
- Seite 4 Telestart T91 Schalteingang am Telestart T91 Vorwahluhr Umstellung Schalteingang von Zusätzlich zum Telestart kann eine Vor- wahluhr oder ein Taster eingebaut werden. Vorwahluhr auf Taster Mit dem Einschalten (Betätigen der Taste Sofortheizen oder Einschalten durch Pro- - Sicherung 1A (schwarz) aus dem Achtung: grammierung) erhält der Telestart von der...
- Seite 5 Telestart T91 Lieferumfänge Standard-Lieferumfang bei Tele Lieferumfang Nachrüstung D-Netz Telefonkit Thermo Top Baureihe 1 T91 Sender 1 T91 Sender 1 Weiche GSM Telestart 2 1 Batterie 3,3 V 2 1 Batterie 3,3 V 2 HF-Adapterleitung (190 mm) 3 Haltewinkel 3 Haltewinkel 4 T91 Empfänger...
- Seite 6 Telestart T91 Einbau Der Einbau des Telestart T91 darf nur von - Haltewinkel mit Blechschrauben HINWEIS: befestigen einer autorisierten Webasto-Servicestelle Bei Platzmangel ist eine außermittige - Empfänger am Haltewinkel montie- durchgeführt werden. Anbringung der Antenne bis zu 15 cm möglich.
- Seite 7 Telestart T91 Einbau D-Netz Telefonkit Einbau I-Adapter bei - Kabelbaum mit 4-poligem Stecker (Vorwahluhr) in den Fahrzeuginnen- Tele Thermo Top Baureihe Weiche GSM Telestart in vorhandene raum führen D-Netz Antennenleitung einbinden. - I-Adapter mit 4-poligem Stecker verbinden - I-Adapter am Telestart-Empfänger Empfänger...
- Seite 8 Telestart T91 Telestart T91 Nachrüstung Einbau Y-Adapter ACHTUNG: Empfänger Der Y-Adapter ist für den Anschluss von Taster oder Vorwahluhr ausgelegt! Bei der Verwendung des Tasters wird die im Taster integrierte Betriebsanzeige über die Leitung sw des Y-Adapters angesteu- Stecker ert.
- Seite 9 Telestart T91 Einbau I-Adapter bei Tele Thermo Top Baureihe - An dem mit dem Kunden abgestimm- Empfänger ten Einbauort Bohrung Ø 8 mm boh- - Taster einbauen I-Adapter HINWEIS: Beim Einsetzen der Kontakte in das Steck- hülsengehäuse des Tasters auf farbliche Zuordnung zum Kabelbaum achten.
- Seite 10 Y-Adapter Y-Adapter - Telestart T60 ausbauen - Beiliegende kurze violette Leitung (3) - Violette Leitung (5) am Sommer-/ - Telestart T91 gemäß Einbauan- mittels Stoßverbinder (4) mit violetter Winterschalter abziehen und vorhan- weisung einbauen Leitung (5) des Kabelbaums verbin- denen Stecker abtrennen...
- Seite 11 Telestart T60 mit Sommer- / Winterschalter vorhanden (ohne Vorwahluhr) I-Adapter - Telestart T60 ausbauen - Telestart T91 gemäß Einbau- anweisung einbauen - Violette Leitung (5) am Sommer-/ Winterschalter abziehen und vorhan- denen Stecker abtrennen - Beiliegende kurze violette Leitung (3) mittels Stoßverbinder (4) mit violetter...
- Seite 12 Telestart T91 Technische Daten Sender Baugröße L/B/H ca. 54 x 32 x 16 mm Gewicht 40 g Sendeleistung 25 mW (14 dBm) Sendefrequenz 868 MHz-Bereich Batterie 1x 3,3 V (Typ CR1-3N) Anzeige Zweifarb-LED Empfänger Stromaufnahme < 1mA (im Mittel) Baugröße L/B/H ca.
- Seite 13 Webasto AG Postfach 80 D-82131 Stockdorf Hotline (0 18 05) 93 22 78 Hotfax (03 95) 55 92-353 http://www.webasto.de Subject to modification Sous réserve de modifications 4/2001 Con riserva di apportare modifiche...
