Webasto Air Top 2000 STC Diesel Einbaudokumentation Seite 30

Werbung

VW T5 / T6
3
2
1
Ident.-Nr.: 1324280E
1
1
1
Stand: 17.03.2020

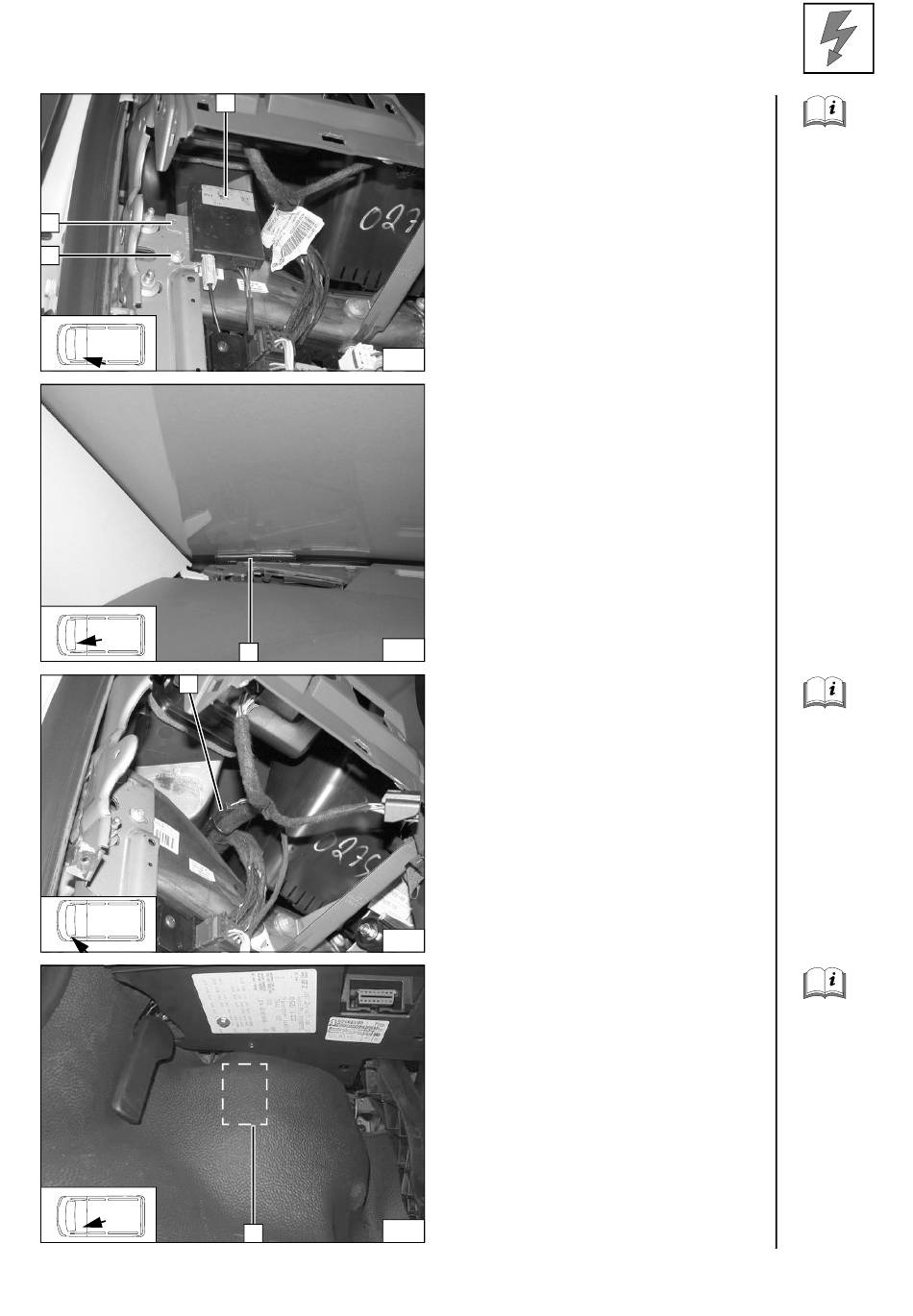

Option Telestart
T5
Halter 3 an Position 2 auf Ø 6,5 aufbohren!
1 Empfänger
2 Fzg.eigene Schraube
73
1 Antenne
74
Temperatursensor T100 HTM
Temperatursensor 1 mit Kabelbinder an
fzg.eigenem Kabelbaum befestigen!
75
T6
Empfänger 1 mit doppelseitigem Klebeband
hinter Fußraummatte befestigen!
76
Empfänger
montieren
Antenne
montieren
Temperatur-
sensor
montieren
Empfänger
montieren
© Webasto Thermo & Comfort SE
30
