VW T5 / T6

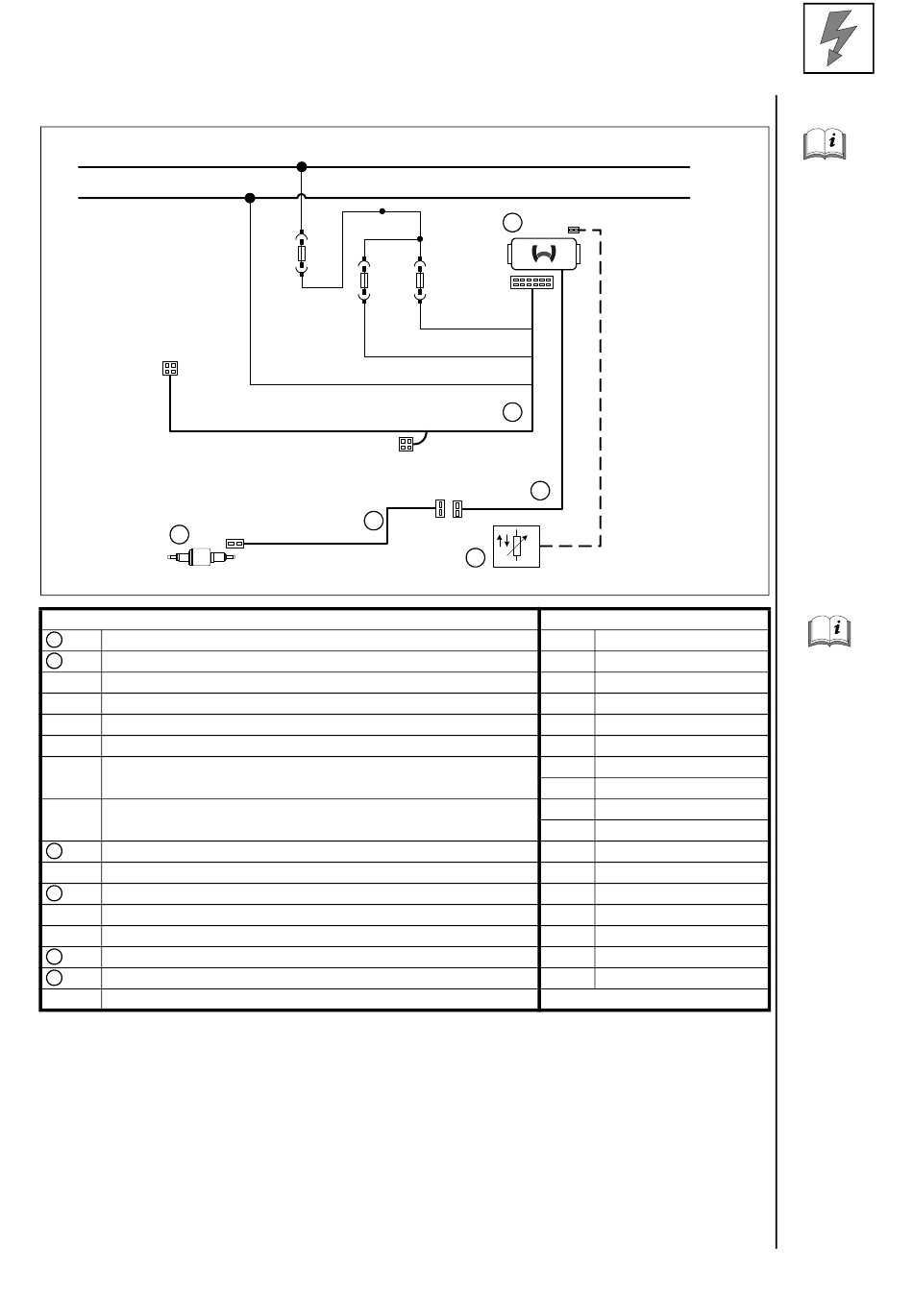

Anschlussschema Bedienelement
X9(a)
5
Bauteile
HG AT 2000 STC
1
Kabelbaum Heizgerät
2
F0
Hauptsicherung 30A
F1
Sicherung Heizgerät 20A (im Kabelbaum enthalten)
F3
Sicherung Bedienelement 1A (im Kabelbaum enthalten)
X6
18-poliger Stecker HG
X9(a)
4-poliger Stecker User Interface /
Potentiometer (Drehwähler)
X9(c)
4-poliger Stecker MultiControl HD / Telestart / ThermoCall /
Diagnose
Anschlussleitung Kraftstoffpumpe
3
X16
2-poliger Stecker Anschlussleitung Kraftstoffpumpe
Kabelbaum Kraftstoffpumpe
4
X17
2-poliger Stecker Kabelbaum Kraftstoffpumpe
X13
2-poliger Stecker Kraftstoffpumpe
Kraftstoffpumpe
5
Raumtemperatursensor extern B4
6
X11
2-poliger Stecker Raumtemperatursensor extern B4
Ident.-Nr.: 1324280E
F0
F3
br
2,5²
4
X13
Stand: 17.03.2020
X11
1
F1
X6
rt
2,5²
rt
0,5²
2
X9(c)
X16
3
X17
ϑ
6
Farben und Symbole
rt
br
Kabelfarben können variieren!
30
31
rot
braun
© Webasto Thermo & Comfort SE
Schema
Legende
27
