4.3 Eventuele vloerinbouw
Eisen aan de aansluitingen:
Mantelbuis minimaal als DN 50 uitvoeren, altijd twee
bochten van 45° gebruiken. Een voor de buisdiameter
passende afdichting voor de buisdoorvoer (toebehoor)
gebruiken.

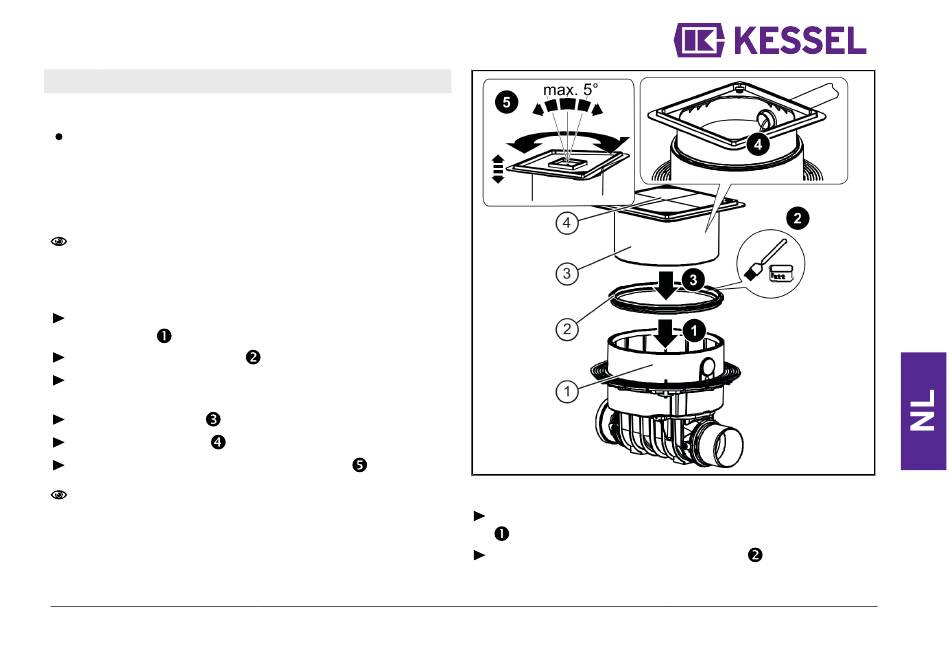

Opzetstuk monteren
Opzetstuk eventueel inkorten. Bij het inkorten rekening
houden met de minimale insteekdiepte. Het opzetstuk
moet aan de binnenkant ongeveer 2,5 cm door de afdich-
ting steken.
De afdichting op het basiselement plaatsen en de positie
controleren.
Dichtingslip(pen) invetten.
Eventueel verlengstuk gebruiken, de meegeleverde hand-
leiding in acht nemen.
Opzetstuk plaatsen.
Mantelbuis plaatsen.
Het opzetstuk kan tot 5° worden gebogen.
Het opzetstuk met afdekplaat dient tegelijkertijd als
bescherming tijdens de bouw. Beschermingsfolie pas na
het inbouwen verwijderen.
010-842
Afdekplaat monteren
Afdichting aan de onderkant van de afdekplaat monteren.
Afdichting aan de buitenkant invetten.
