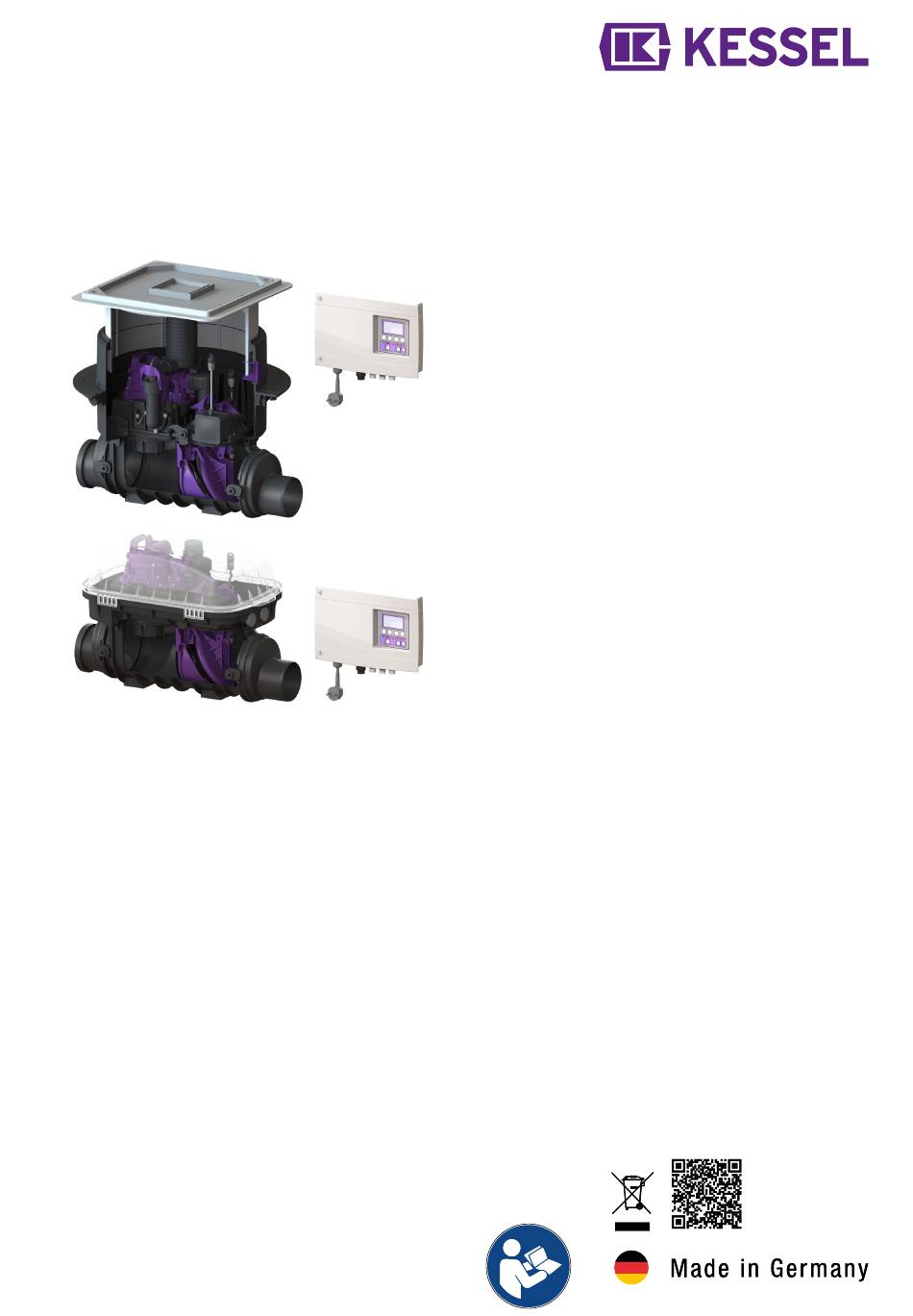

Pumpfix F Pumpfix F Einbau- und Betriebsanleitung Einbau- und Betriebsanleitung Einbau- und Betriebsanleitung............... 2 Einbau- und Betriebsanleitung............... 2 Installation and operating instructions............18 Installation and operating instructions............18 Instructions de pose et d’utilisation.............. 33 Instructions de pose et d’utilisation.............. 33 Istruzioni per l’installazione e l’uso...............49...
Einbau- und Betriebsanleitung Liebe Kundin, lieber Kunde, als Premiumhersteller von innovativen Produkten für die Entwässerungstechnik bietet KESSEL ganzheitliche Systemlösun- gen und kundenorientierten Service. Dabei stellen wir höchste Qualitätsstandards und setzen konsequent auf Nachhaltig- keit - nicht nur bei der Herstellung unserer Produkte, sondern auch im Hinblick auf deren langfristigen Betrieb setzen wir uns dafür ein, dass Sie und Ihr Eigentum dauerhaft geschützt sind.
Hinweise zu dieser Anleitung Bei diesem Dokument handelt es sich um die Originalbetriebsanleitung. Die Sprache der Originalbetriebsanleitung ist Deutsch. Alle weiteren Sprachen dieser Anleitung sind eine Übersetzung der Originalbetriebsanleitung. Folgende Darstellungskonventionen erleichtern die Orientierung: Darstellung Erläuterung siehe Abbildung 1 Positionsnummer 5 von nebenstehender Abbildung Handlungsschritt in Abbildung Prüfen, ob Handbetrieb aktiviert wurde.
Kunststoff-Bauteile ausschließlich mit Wasser und pH-neutralem Reinigungsmittel reinigen. Personal - Qualifikation Um die dauerhafte Sicherheit der Anlage zu gewährleisten, dürfen ausschließlich folgende Tätigkeiten entsprechend der Qualifikation der ausführenden Person durchgeführt werden. Person freigegebene Tätigkeiten an KESSEL-Anlagen Betreiber Sichtprü- fung, Stecker einstecken...
Alternativ kann auch eine chemikalienresistente Sonderlösung bezogen werden (indivi- dual@kessel.de). Um Frostsicherheit zu gewährleisten, muss die Anlage im Gebäude verbaut werden. Hinweis zur Gewährleistung Es darf nur für das Produkt vorgesehenes KESSEL-Zubehör verwendet werden. Bei Veränderungen am Produkt oder der Verwendung von nicht-originalem Zubehör erlischt die Gewährleistung. Lieferumfang Variante Pumpfix F zum Einbau in die Bodenplatte Verlängerungsstück (optional, max.
Seite 6
Produktbeschreibung Die Rückstaupumpanlage ist für das Abpumpen von fäkalienfreiem und fäkalienhaltigem Abwasser vorgesehen. In den Grundkörper sind die Baugruppen für die Pumpen, die optische Rückstausonde und die motorisch angetriebene Rückstau- klappe eingebaut. Im Normalbetrieb läuft das Abwasser rückstaufrei durch die Rückstaupumpanlage hindurch in den Abwasserkanal. Staut sich das Abwasser aus dem Kanalsystem bis in die Rückstaupumpanlage zurück, wird das durch eine optische Rückstausonde (zwei optische Sonden als Rückstausonden - jeweils haus- und kanalseitig) erkannt.
Sicherstellen, dass die Übergänge von der Fallleitung mit 45°-Bögen ausgeführt wurden, um Ablagerungen in den Leitun- gen zu vermeiden. 5.1.1 Maximale Einbautiefe beachten 5.1.1 Einbaubeispiel Weiße Wanne (Bodenplatte mit WU-Beton) 1 Pumpfix F 2 Verlängerungsstück mit mittigem Flansch für den Einbau in WU- Beton, Art.-Nr. 83075 a Bodenbelag f Dämmung...
5.1.2 Einbaubeispiel Schwarze Wanne (Bodenplatte mit Trennlage) 1 Pumpfix F 2 Dichtungsset Art.-Nr. 83073: Ver- längerungsstück mit Flansch und Gegenflansch (für den Anschluss an eine bauseitige Dichtbahn) 3 Verlängerungsstück Art.-Nr. 83070 a Bodenbelag f Schutzbeton b Estrich g Schaltgerät c Dämmung...
Einbau in die Bodenplatte Schwarze Wanne Bauseitige Dichtungsbahn (3) zwischen Pressdichtungs- flansch (4) und Gegenflansch (2) einklemmen und mit den Schrauben (1) verschrauben. Weiße Wanne Dichtung (6) in Grundkörper (7) einlegen und auf Sitz der Dichtung achten. Oberseite der Dichtung fetten. Verlängerungsstück mittiger Flansch (5) einschieben und in Position bringen.
(DN50) an den Grundkörper heranführen und montieren. Für Richtungsänderungen max. 45° Bögen verwenden. Sollte das Kabelleerrohr im Aufsatzstück installiert wer- den, muss dieses mit der KESSEL Sägeglocke Art.-Nr. 500101 oder einer handelsüblichen Sägeglocke Ø 60 mm und der Rohrdurchführungsdichtung Art.-Nr. 850114 aus- geführt werden.
Abdeckplatte montieren Die Montage der Abdeckplatte erfolgt zum Schutz vor Verunreinigungen durch z. B. Baumaterial. Dichtungsbereich sauber halten. Dichtung von unten auf Abdeckplatte montieren. Dichtung außen einfetten. Abdeckplatte (1) in das Aufsatzstück (3) einsetzen. Beide Deckelverschlüsse (2) schließen. Elektrische Komponenten montieren Der Anschluss der elektrischen Leitungen wird in der beiliegenden Schaltgerät-Anleitung erläutert.
Inbetriebnahme und Funktionskontrolle Bei Erstinbetriebnahme prüfen, ob die im Kapitel Montage erläuterten Schritte ordnungsgemäß ausgeführt wurden. Funktionsprüfung Pumpe und Sensorik Am Schaltgerät die Taste „Klappe“ betätigen. Prüfen, ob Rückstauklappe zufährt. (Motorengeräusch, Hebel legt sich selbsttätig um). Angeschlossenen Wasserversorger laufen lassen. Prüfen, ob Pumpe anläuft und hausseitig anstauendes Wasser abpumpt.
Wartung ACHTUNG Anlage freischalten! Sicherstellen, dass die elektrischen Geräte während der Arbeiten von der Spannungsversorgung getrennt sind. Die elektrischen Geräte gegen Wiedereinschalten sichern. Wartungsintervall Die Wartung muss gemäß Normvorgabe in folgenden Zeitabständen erfolgen: 1/2-jährlich (EN 13564) Vorbereitung der Wartung Wartung nur durchführen, wenn kein Rückstau anliegt. Funktionskontrolle der Anlage durchführen falls nicht bereits geschehen, siehe "Inbetriebnahme und Funkti- onskontrolle", Seite 14...
Seite 16
Niveauerfassung demontieren Beide Schrauben (TX25) herausschrauben. Sonde mit Halterung herausziehen. Vorgehensweise für zweite Sonde wiederholen. Verriegelungsdeckel und Klappe demontieren Beide Schnellverschlüsse öffnen. Verriegelungsdeckel mit Motor abnehmen. Halteklip abziehen und Rückstauklappe herausneh- men. Prüfen, ob Rückflussverhinderer vollständig schließt. Dazu probeweise Klappe betätigen und auf „Plopp“- Geräusch achten.
Alle demontierten Komponenten im Wasserbad reinigen (ggf. mit Bürste). Komponenten einfetten Die Dichtungen des Verriegelungsdeckels und des Ein- schiebeteils (zum Grundkörper hin) dürfen ausschließlich mit KESSEL-Hochleistungsfett (Art.-Nr. 681001) eingefet- tet werden. Folgende Komponenten müssen mit KESSEL-Hochleis- tungsfett gefettet werden: Dichtflächen am Einschiebeteil und Verriegelungsdeckel Dichtung am Schwenkanschluss Rückstauklappe und motorischen Hebel dort einfetten,...
DOP 009-040-02 Eindeutiger Kenncode des Produkttyps: KESSEL Rückstauhebeanlage Pumpfix / Name of the construction product KESSEL back water lifting station Pumpfix Vorgesehener Verwendungszweck / Fördern von Abwasser in Schwerkraftentwässerungsanlagen / Intended use Lifting of wastewater for use in drainage systems Name und Anschrift des Herstellers / Name KESSEL SE + Co.
Seite 97
DoP-Nr. 009-040-02 7. Eindeutiger Kenncode des Produkttyps: KESSEL Rückstauhebeanlage Pumpfix / Name of the construction product KESSEL back water lifting station Pumpfix 8. Vorgesehener Verwendungszweck / Fördern von Abwasser in Schwerkraftentwässerungsanlagen / Intended use Lifting of wastewater for use in drainage systems 9.
Seite 100
Registrieren Sie Ihr Produkt online, um von einer schnelleren Hilfe zu profitieren. http://www.kessel.de/service/produktregistrierung KESSEL SE + Co. KG, Bahnhofstr. 31, 85101 Lenting, Deutschland...
