5 DEPTH 3100 - Bauteile

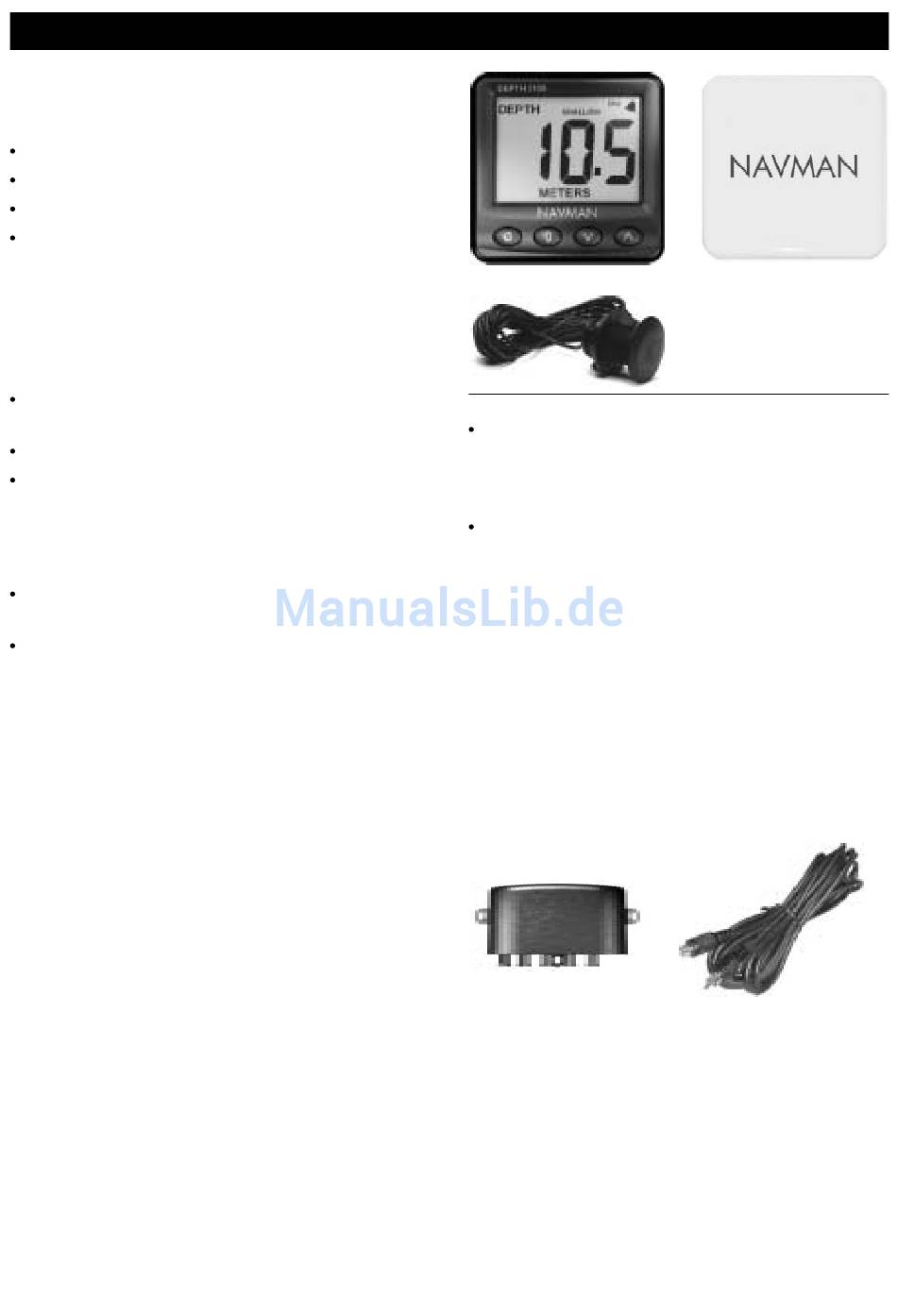

5-1 DEPTH 3100 - Lieferumfang
Es sind folgende Zusammenstellungen möglich:
Lieferung als Einzelinstrument
DEPTH 3100 mit Schutzkappe.
Garantie-Karte.
Montage-Schablone.
Einbau- und Bedienungs-Handbuch.
Um als Einzelanlage zu funktionieren ist ein Echolot-
Geber erforderlich (siehe Abschn. 5-3).
Anlagen-Konfiguration
Das DEPTH 3100 ist als Einzel-Anlage in
verschiedenen Zusammenstellungen lieferbar:
Mit den vorher genannten Einzelinstrument-
Teilen.
Rumpfdurchbruch-Lotgeber.
Geber-Installationsanweisungen.

5-2 Weitere erforderliche Teile

Einzelne oder mehrere Instrumente werden an die
12V-Bordversorgung angeschlossen.
Ein Schalter um die Geräte ein- und
auszuschalten.
Eine Sicherung. Für bis zu 5 Instrumente ist
eine 1-Amp Sicherung zu verwenden.
Optional können externe Alarmmittel angeschlossen
werden. Das DEPTH 3100 kann max. 30 V DC und
250 mA gegen Masse schalten. Bei größerer
Leistung muss ein Relais zwischen geschaltet
werden.
Bei einem Systeem mit mehreren Instrumenten sind
zwischen diesen Kabelverbindungen erforderlich
(siehe Abschn. 4, bzw. das NavBus-Handbuch).
5-3 Geber
Für das DEPTH 3100 sind normalerweise ein
Echolot- und ein Log/Temperatur-Geber erforderlich.
Es können stattdessen jedoch auch Daten von
anderen Instrumenten verwendet werden (siehe
Abschn. 4).
Grundsätzlich ergeben Rumpfdurchbruch-Geber die
besten Resultate. Sie sind besonders für Verdränger
geeignet.
NAVMAN
DEPTH 3100 IInstallations- und Bedienungs-Handbuch
Plastik-Geber sind für Metall- und Polyesterrümpfe
geeignet. Plastik-Durchbruchgeber sollten nicht
bei Holzrümpfen verwendet werden, sondem ein
NAVMAN Bronzegeber.
Bronze-Geber sind für Holz- und Fiberglass-
Rümpfe geeignet. Niemals einen Bronzegeber
in einen Stahl- oder Aluminiumrumpf einsetzen.
Elektrolytische Korrosion wäre die Folge.
Es sind unterschiedliche NAVMAN-Rumpfdurchbruch-
sowie Heckmontage-Geber lieferbar. Ihr NAVMAN-
Händler wird Sie gerne beraten, um die bestmögliche
Lösung zu erreichen.
5-4 Zubehör
Folgendes Zubehör ist beim NAVMAN-Fachhandel
lieferbar:
NavBus
Verbindungsbox
(siehe Abschn. 4)
4 m Lotgeber-
Verlängerungskabel
17
