6 Einbau und Inbetriebnahme

Eine korrekte Installation ist Voraussetzung für einen
fehlerfreien Betrieb. Daher sind vor Installation die
entsprechenden Anleitungen in den Handbüchern,
die den Bauteilen beigefügt sind, sorgfältig zu lesen.
Das DEPTH 3100 kann:
Externe Signalmittel für Alarme schalten.
Daten und Einstellungen für Alarme,
Maßeinheiten, Licht und Kalibrierungen mit
anderen NAVMAN Instrumenten über den
NavBus austauschen (siehe Abschn. 4-1).
NMEA-Daten mit anderen Instrumenten
austauschen (siehe Abschn. 4-2).
Warnungen
Frontseitig sind die Instrumente wasserdicht. Die
Rückseiten sind zu schützen, da dort Entlüftungslöcher
vorhanden sind. Die Garantie deckt keine Schäden ab,
die durch Nässeeinwirkung von der Rückseite her
entstehen.
Installationsbohrungen dürfen nicht dort erfolgen, wo
eine Schwächung der Bootsstruktur erfolgen könnte.
Im Zweifelsfall ist vorher ein Fachmann zu befragen.
Besonders sorgfältig ist der Einbauort für den
Geber zu wählen und dessen Einbau
auszuführen. Das ist die Voraussetzung für
einen einwandfreien Betrieb. Im Zweifelsfall ist
der Rat des Fachhändlers einzuholen. Für
einen Holzrumpf sollten möglichst keine
Plastikgeber verwendet werden. Im Zweifelsfall
sollte ein Schiffbau-Ingenieur konsultiert
werden.

6-1 Einbau

DEPTH 3100 Instrument
1 Den Einbauort nach folgenden Kriterien wählen:
Geschützter
Ablesemöglichkeit.
Mindestabstand zum Kompass - 100 mm
und zu Radio und Radar-Anlage -
500 mm.
Möglichst großer Abstand zu Motor,
Leuchtstoffröhren, Umformern sowie Funk-
und Radarsendern.
Zugangsmöglichkeit von der Rückseite,
Einbautiefe mindestens 50 mm, gute und
geschützte Kabelzuführung.
Schutz der Rückseite vor Feuchtigkeit.
18
Platz und leichte
2 Die Montagefläche muß eben sein und eine
Stärke von max. 20 mm haben. Die beigefügte
Schablone auf den vorgesehenen Platz
befestigen. Am Außenrand etwas Raum lassen
für das Aufsetzen der Schutzkappe. Ein 50 mm
Loch durch das Schablonenzentrum bohren.
3 Den Schraubring vom Instrument entfernen,
das Gerät in die Bohrung einsetzen und mit
dem Ring handfest anschrauben.
Geber
1 Wird das MULTI 3100 ohne Geber geliefert,
entsprechend passendeTeile beim Fachhändler
aussuchen (siehe Abschn. 5-3).
2 Gemäß Anleitung, einen passenden Montageort
wählen. Sicherstellen, dass der gelieferte Geber
für das Rumpf-Material geeignet ist.
3 Die Geberkabel geschützt zum Instrument
verlegen.
• Die Kabel nicht mit anderen Kabeln
bündeln und mit Abstand zu Motoren,
Umformern und Neonröhren verlegen.
• Die Kabel nicht in die Bilge legen.
• Bei nicht ausreichender Kabellänge nur mit
NAVMAN-Zusatzkabeln verlängern.
• Geberkabel nicht kürzen (durchschneiden).
• Das Kabel in regelmäßigen Abständen
befestigen.
4 Das Geberkabel an das Instrument anschließen.

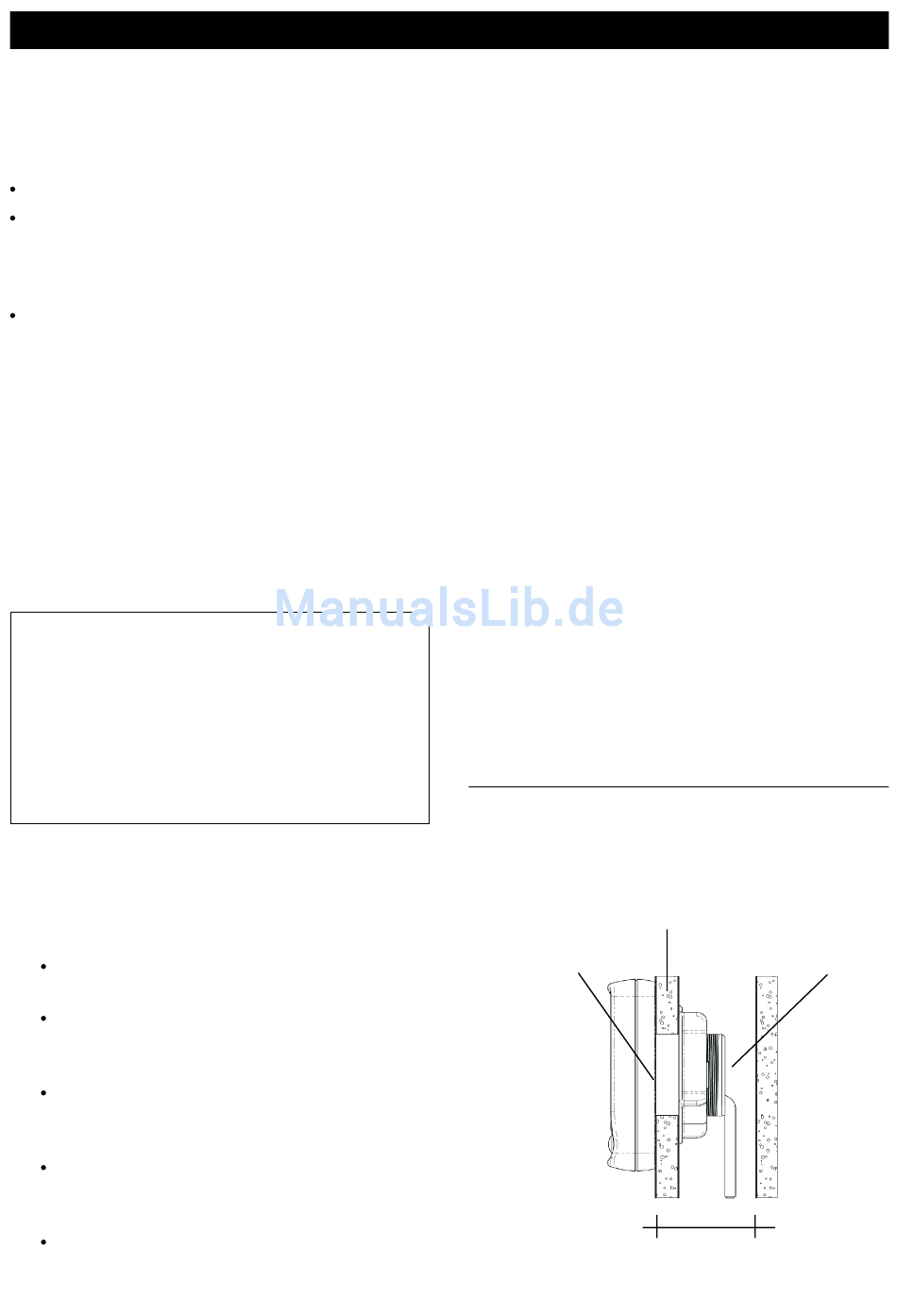

Schnittzeichnung der Instrumenten-Montage
Max. 20 mm stark
Einbaubohrung
- 50 mm
Instrument
Freiraum mind. 50 mm
NAVMAN
DEPTH 3100 IInstallations- und Bedienungs-Handbuch
Befestigungsring
Kabel
