Meyra 2.850 Montageanleitung Seite 3

Zur Sitzbreitenveränderung befolgen Sie
die Punkte 5. –6.

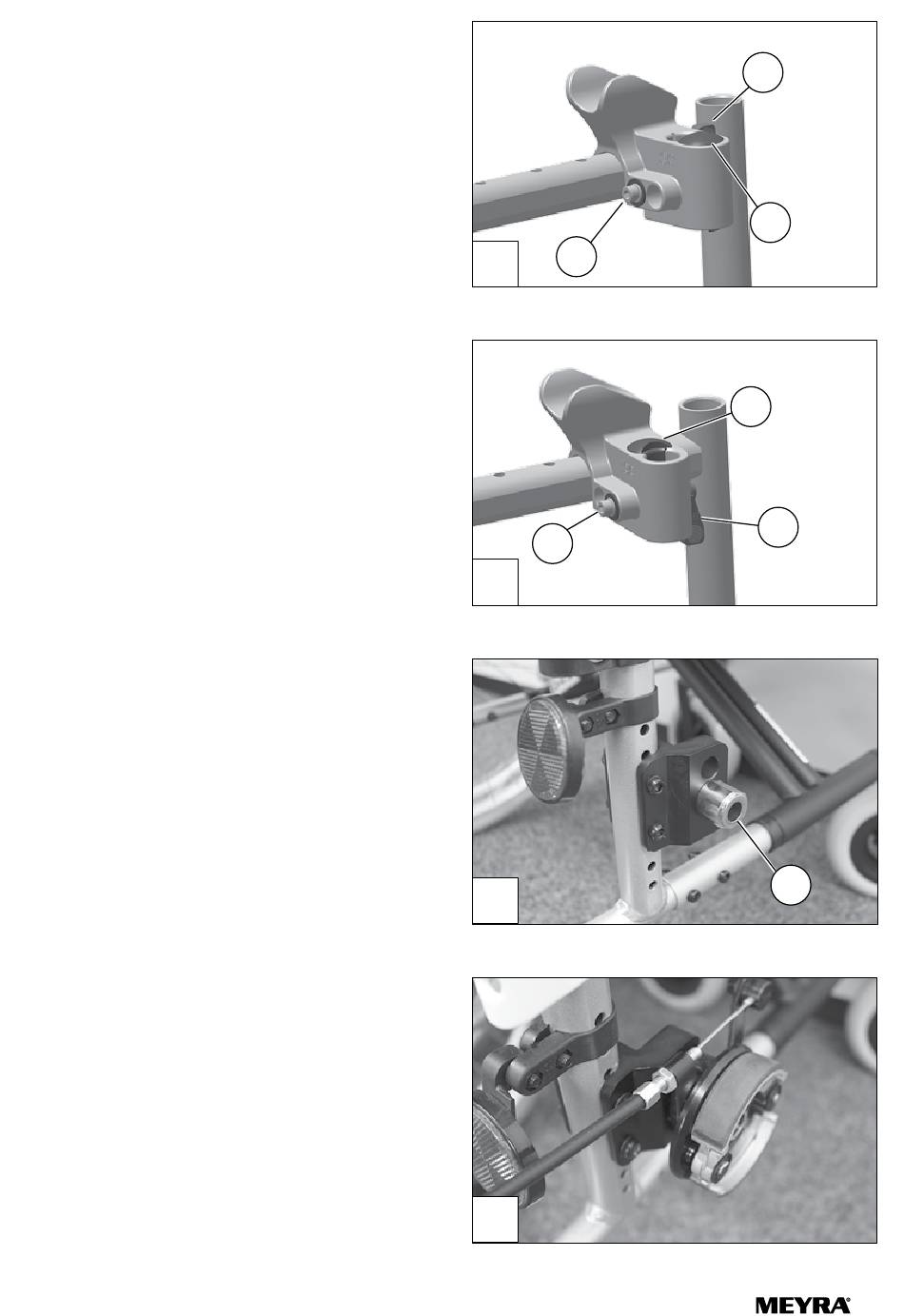

5. Den Verriegelungshebel (c) der vorde-
ren Armlehnenaufnahme abziehen.
– Dazu ist die Verschraubung (d) des
Verriegelungshebels zu demontieren.
☞ Die Verschraubung besteht aus einer
Schraube und zwei Scheiben.
Den Stopfen (e) aus dem äußeren Loch
entfernen.
☞ Der Stopfen wird durch eine Nase
an der Unterseite der Armlehnen
Aufnahme fixiert.
6. Den Stopfen (d) in das innere Loch ein-
drücken und den Verriegelungshebel
(c) der vorderen Armlehnenaufnahme
vorsichtig in die äußere Bohrung drü-
cken. Anschließend die zuvor demon-
tiert Verschraubung (d) wieder montie-
ren.
☞ Die Schraube nur soweit anziehen
dass sich der Verriegelungshebel
noch betätigen lässt.
7. Den vorhandenen Radadapter demon-
tieren.
8. Den neuen Radadapter (1) oder (2), je
nach Art der Bremse, an der gleichen
Montageposition montieren.
9. Trommelbremse:
Steckachsenaufnahme an den Rada-
dapter montieren. – Das Anzugsmo-
ment der Aufnahme beträgt 30 Nm.
9a. Druckbremse: Die Steckachsenaufnah-
me für Druckbremse (9) an den neuen
Radadapter montieren. – Das Anzugs-
moment der Aufnahme beträgt 30 Nm.
☞ Die Distanzbuchse (8) wird bei der
Sitzbreite schmal innen am Rada-
dapter und bei Sitzbreite weit au-
ßen am Radadapter montiert.
Die vorhandene
d
5.
d
6.
7.
8.
c
e
e
c
9
3
