Meyra 2.850 Montageanleitung Seite 2

MONTAGE
☞ Die Armlehnen und die Antriebsräder
sind vor der Montage abzunehmen.
☞ Die folgenden Arbeitsschritte sind auf
beiden Rollstuhlseiten durchzuführen
und beschreiben die Sitzbreitenverän-
derung um + 3 cm und die Montage
der notwendigen Bauteile. Die Rück-
führung der Sitzbreitenveränderung ist
analog durchzuführen.
☞ Wenn sitzverbreiternde Bauteile vor-
handen sind, dann entfallen die dafür
notwendigen Montageschritte.

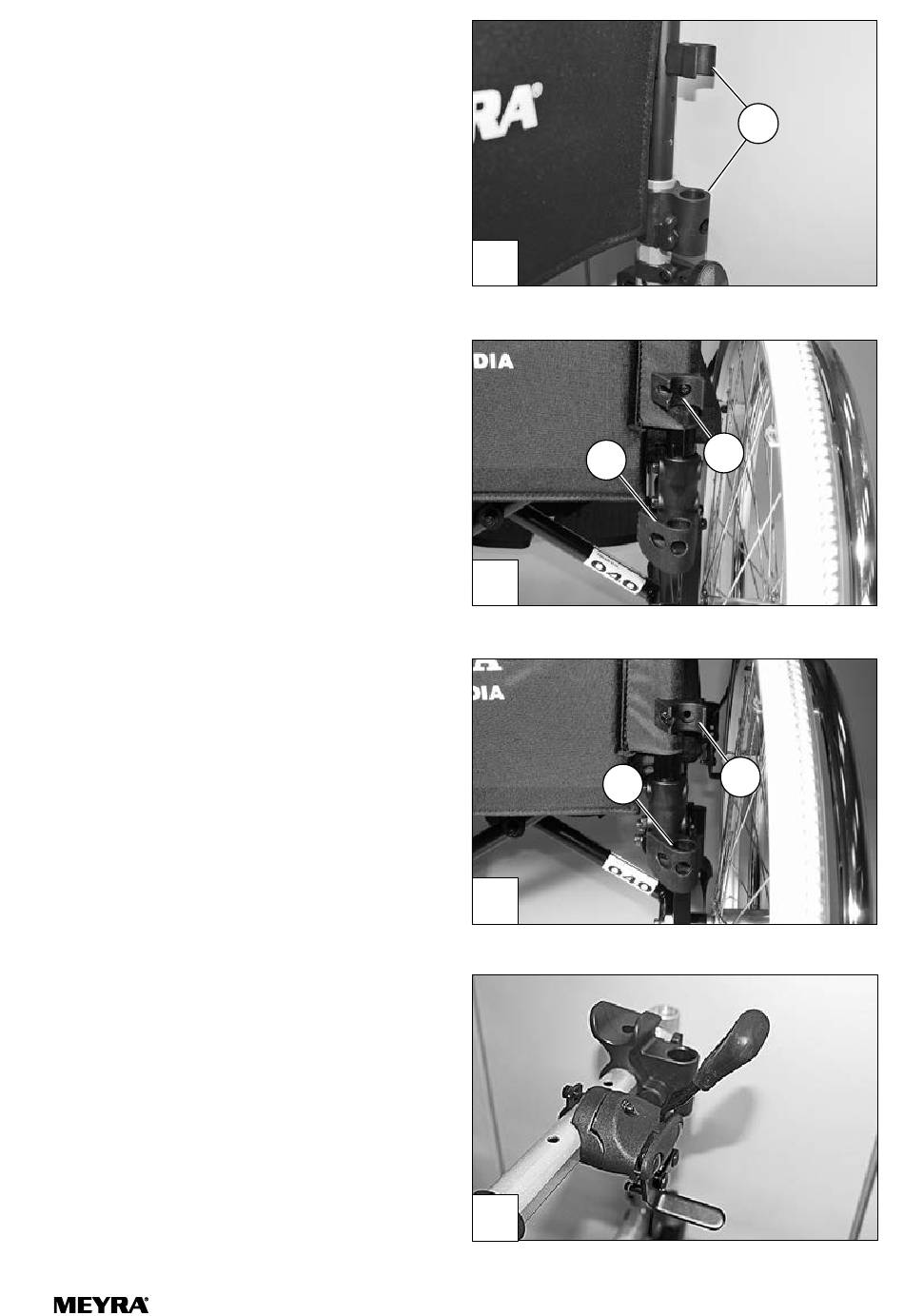

1. Die vorhandenen hinteren Armlehnen-
halterungen (a) demontieren.
2. Die neuen Armlehnenhalterungen (5) +
(6), je nach gewünschter Sitzbreite, an
den vorhandenen Anschraubpositio-
nen montieren.
☞ Damit die korrekte Funktion der
Armlehne gegeben ist, muss das
Recycling-Symbol der Armlehnen-
aufnahme (6) von oben sichtbar
sein.
3. Die Druckbremse und die vordere Arm-
lehnenaufnahme demontieren.
4. Die neue vordere Armlehnenaufnahme
(3) an der gleichen Position montieren.
2
1.
6
2.
6
2.
3.
a
5
5
