Sitzverbreiterung durch Verän-

derung der Armlehnenposition

Modell: 2.850

Montageanleitung

☞ Hinweis:

Die Durchführung der folgenden Mon-

tage ist von einer Fachwerkstatt durch-

zuführen.

VERWENDUNGSZWECK

Die Montage dient zur Veränderung der

Sitzbreite um +/- 3 cm.

SICHERHEITSHINWEISE

☞ Während der gesamten Montage auf

Klemmstellen achten. – Quetschgefahr!

☞ Den Arbeitsbereich während der Um-

rüstung sauberhalten!

☞ Nehmen Sie nur eine gleichmäßige

Sitzbreitenveränderung vor!

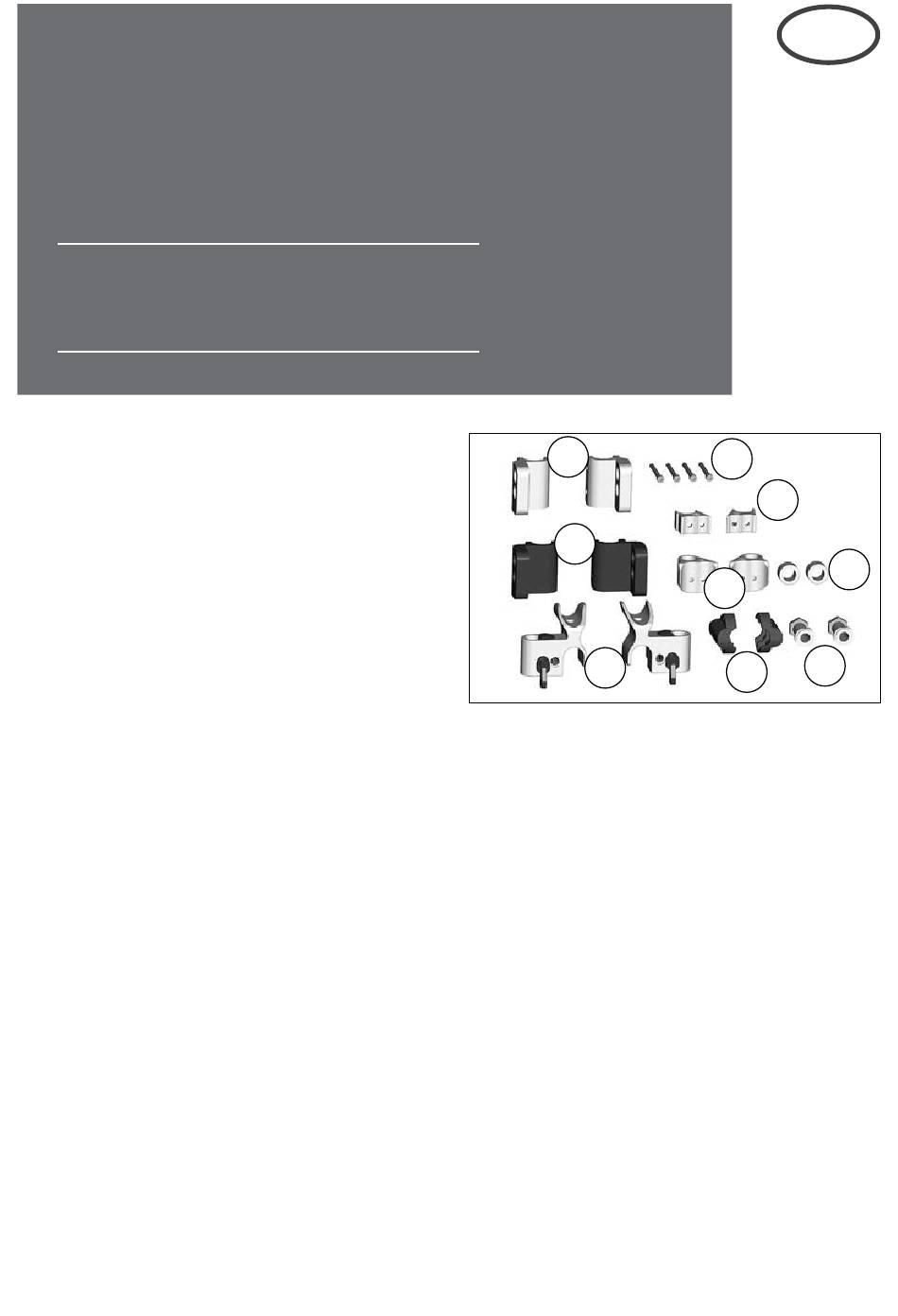

LIEFERUMFANG

(1) 2x Radadapter, Druckbremse

(2) 2x Radadapter, Trommelbremse

(3) 2x Armlehnenaufnahme vorne

(4) 4x Schrauben M5 x 55

(5) 2x Armlehnenhalterungen

(6) 2x Armlehnenaufnahme hinten

(7) 2x Distanzadapter

(8) 2x Distanzbuchse

(9) 2x Steckachsenaufnahme für Druck-

bremse

Seite 1 Sitzverbreiterung durch Verän- derung der Armlehnenposition Modell: 2.850 Montageanleitung ☞ Hinweis: Die Durchführung der folgenden Mon- tage ist von einer Fachwerkstatt durch- zuführen. VERWENDUNGSZWECK Die Montage dient zur Veränderung der Sitzbreite um +/- 3 cm. SICHERHEITSHINWEISE ☞ Während der gesamten Montage auf Klemmstellen achten.
Seite 2 MONTAGE ☞ Die Armlehnen und die Antriebsräder sind vor der Montage abzunehmen. ☞ Die folgenden Arbeitsschritte sind auf beiden Rollstuhlseiten durchzuführen und beschreiben die Sitzbreitenverän- derung um + 3 cm und die Montage der notwendigen Bauteile. Die Rück- führung der Sitzbreitenveränderung ist analog durchzuführen.
Seite 3 Zur Sitzbreitenveränderung befolgen Sie die Punkte 5. –6. Den Verriegelungshebel (c) der vorde- ren Armlehnenaufnahme abziehen. – Dazu ist die Verschraubung (d) des Verriegelungshebels zu demontieren. ☞ Die Verschraubung besteht aus einer Schraube und zwei Scheiben. Den Stopfen (e) aus dem äußeren Loch entfernen.
Seite 4 Person belaste- te Rollstuhl bei festgestellten Bremsen nicht schieben lässt. 13. Die Armlehne montieren. Anschließend einen Funktions- und Fahrtest durch- führen. MEYRA GmbH Meyra-Ring 2 D-32689 Kalletal-Kalldorf +49 5733 922 - 311 +49 5733 922 - 9311 info@meyra.de Dieses Produkt ist konform mit der EG-Richt- www.meyra.de...
