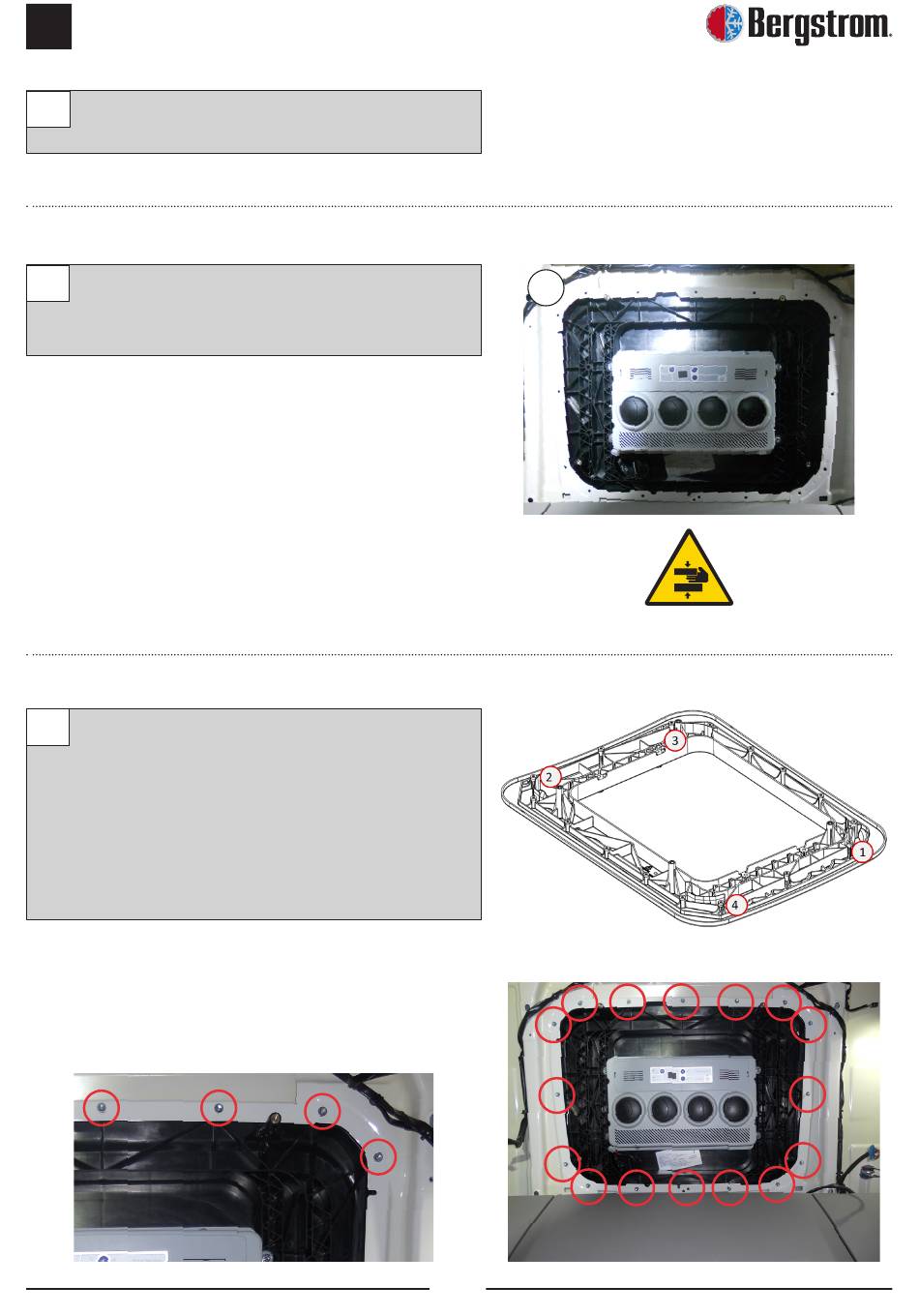

COMPACT 3.0
GE
1
Lukendeckel und dessen Befestigungselemente
ausbauen und diese dem Kunden aushändigen.
2
KABINENAUSSENSEITE:
COMPACT in der Lukenaussparung
positionieren.
3
Das Gerät mit (16) Kunststoff-Schrauben
WN5451 (60x20) auf 3,75 ± 10% Nm anziehen
und dabei folgende Reihenfolge beachten:
• Zunächst die (4) an den Ecken befindlichen
Schrauben entsprechend der Zahlenfolge
nebenstehender Zeichnung und dann die
restlichen Schrauben anziehen .
2
34
