Inbetriebnahme

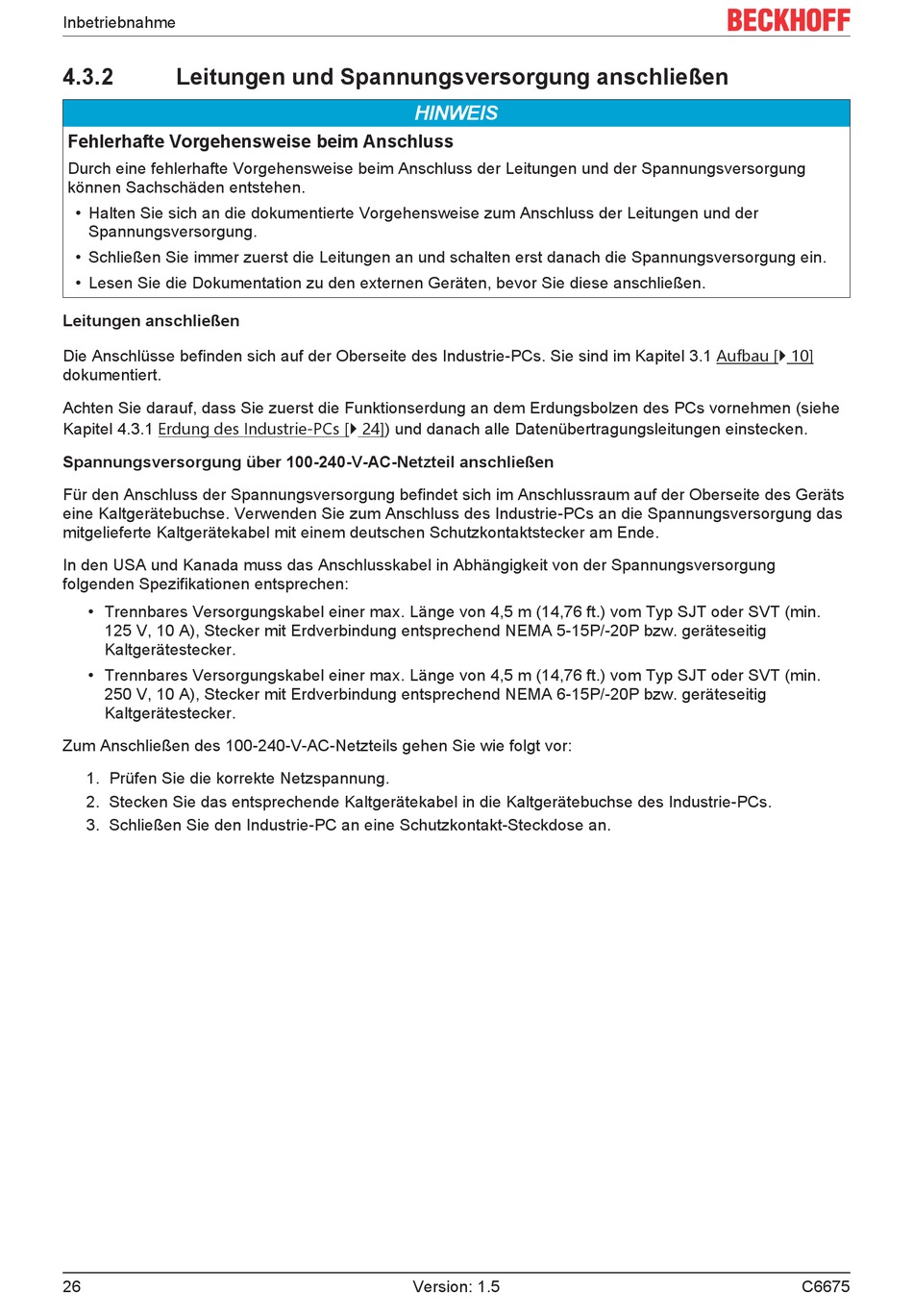

4.3.2
Leitungen und Spannungsversorgung anschließen
Fehlerhafte Vorgehensweise beim Anschluss
Durch eine fehlerhafte Vorgehensweise beim Anschluss der Leitungen und der Spannungsversorgung
können Sachschäden entstehen.
• Halten Sie sich an die dokumentierte Vorgehensweise zum Anschluss der Leitungen und der
Spannungsversorgung.
• Schließen Sie immer zuerst die Leitungen an und schalten erst danach die Spannungsversorgung ein.
• Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie diese anschließen.
Leitungen anschließen
Die Anschlüsse befinden sich auf der Oberseite des Industrie-PCs. Sie sind im Kapitel 3.1 Aufbau [} 10]
dokumentiert.
Achten Sie darauf, dass Sie zuerst die Funktionserdung an dem Erdungsbolzen des PCs vornehmen (siehe
Kapitel 4.3.1 Erdung des Industrie-PCs [} 24]) und danach alle Datenübertragungsleitungen einstecken.
Spannungsversorgung über 100-240-V-AC-Netzteil anschließen
Für den Anschluss der Spannungsversorgung befindet sich im Anschlussraum auf der Oberseite des Geräts
eine Kaltgerätebuchse. Verwenden Sie zum Anschluss des Industrie-PCs an die Spannungsversorgung das
mitgelieferte Kaltgerätekabel mit einem deutschen Schutzkontaktstecker am Ende.
In den USA und Kanada muss das Anschlusskabel in Abhängigkeit von der Spannungsversorgung
folgenden Spezifikationen entsprechen:
• Trennbares Versorgungskabel einer max. Länge von 4,5 m (14,76 ft.) vom Typ SJT oder SVT (min.
125 V, 10 A), Stecker mit Erdverbindung entsprechend NEMA 5-15P/-20P bzw. geräteseitig
Kaltgerätestecker.
• Trennbares Versorgungskabel einer max. Länge von 4,5 m (14,76 ft.) vom Typ SJT oder SVT (min.
250 V, 10 A), Stecker mit Erdverbindung entsprechend NEMA 6-15P/-20P bzw. geräteseitig
Kaltgerätestecker.
Zum Anschließen des 100-240-V-AC-Netzteils gehen Sie wie folgt vor:
1. Prüfen Sie die korrekte Netzspannung.
2. Stecken Sie das entsprechende Kaltgerätekabel in die Kaltgerätebuchse des Industrie-PCs.
3. Schließen Sie den Industrie-PC an eine Schutzkontakt-Steckdose an.
26
HINWEIS
Version: 1.5
C6675
