5.
Montage der Einheit - nachträglich arretierbare
Aufhängungen ZSA
Die Türeinheit wird an vier (die 2500 mm lange Einheit in fünf) Aufhängepunkten am
Mantel der Einheit aufgehängt. Die Aufhängepunkte sind vom Außen zugänglich, und
an der Einheit sind sie vom Hersteller mit Nietmuttern bestückt (M10 Gewinde).

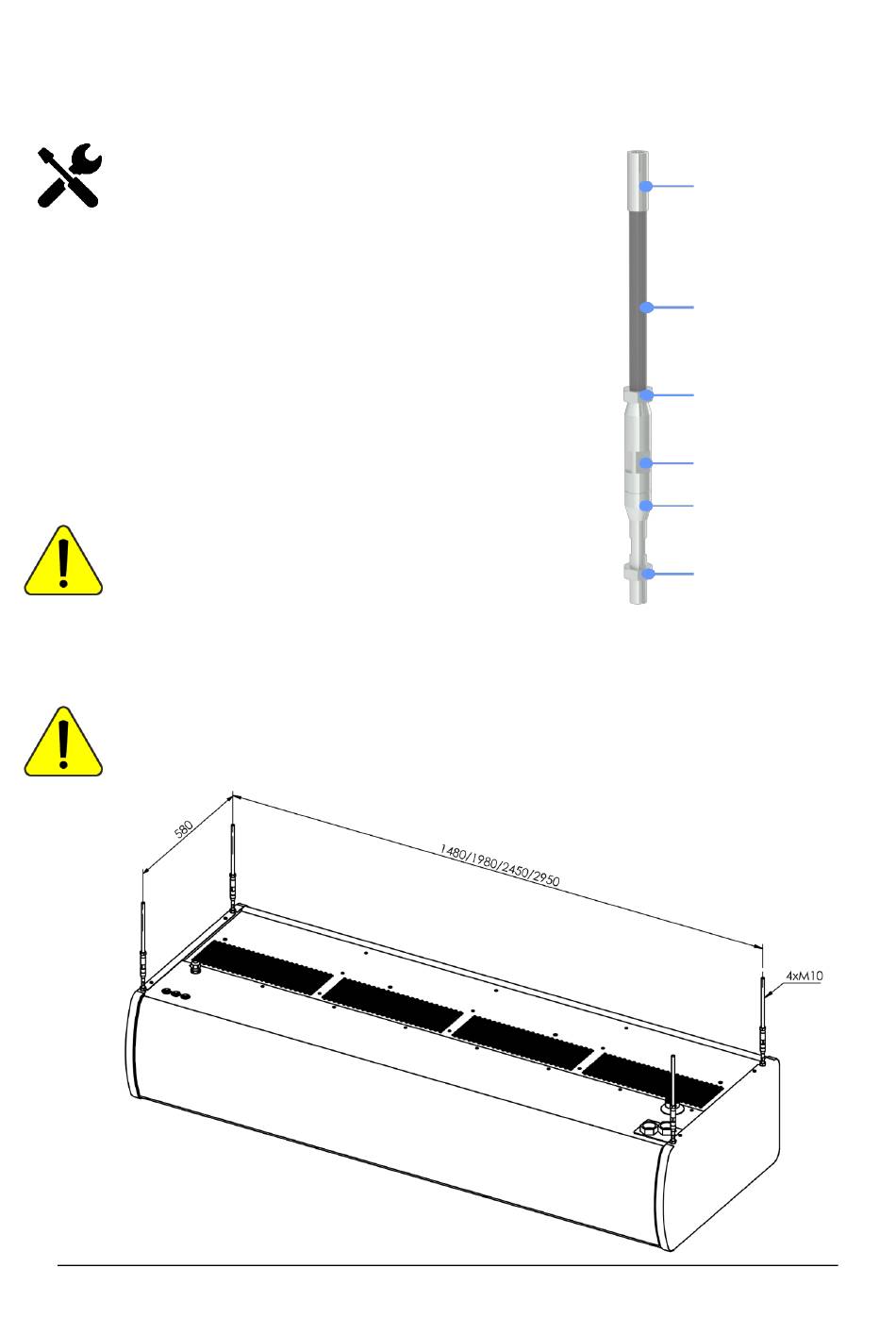

Als Zubehör zu den Unterdeckenaufhängungen ZSA wird (auf Bestellung) geliefert:
4x Gewindestange M10x1000 - 8.8, 4x Anker M10/40, 4x links-rechte Aufhängebuchse
M10, 4x links-rechte Schraube M10, 8x Mutter M10 - 8.8 (Zusammenstellung siehe
Abb. rechts).
Bemessen Sie die Position der Einheit und deren Abstand von der Decke und passen
Sie die Gewindestangen an die gewünschte Länge an. Markieren Sie die Ankerpunkte
nach dem Bohrungsplan (siehe Abb.) und bohren Sie die Deckenlöcher zum Einbau der
Anker. Zuerst sind die links-rechten Schrauben in die Einheit einzubauen, mit den
Muttern zu sichern, und anschließend sind die links-rechten Aufhängebuchsen an die
Schrauben zu drehen. Die Gewindestangen sind in die vorbereiteten Deckenanker
einzubauen und die Muttern sind zu drehen. Die Einheit ist in die gewünschte Position
zu stellen und die Aufhängebuchsen sind an die Gewindestangen nachzuziehen, bis die
gewünschte Verbindung hergestellt wird, anschließend sind die Buchsen mit den
Muttern zu sichern.
Achten Sie auf den richtigen Einbau aller Muttern auf alle Teile der Zusammenstellung.
Achten Sie auf die Endlage der Gewinde, um die Lösung und den Absturz der Einheit
durch das Drehen zu vermeiden. Bei diesem System kann kein Verbindungsschloss zur
Verbindung von zwei oder mehreren Schleiern eingesetzt werden. Die endgültige
Position der Einheit kann mit der Buchse zusätzlich arretiert werden.
Benutzen Sie nur die geeigneten Anker und Dübel. Überprüfen Sie sorgfältig die Montagesituation und die Einsatzeignung des
Anker- und Verbindungsmaterials, sowie die Tragfähigkeit der Baukonstruktion. Der Hersteller übernimmt keine Verantwortung
für die ungeeignet verwendeten Dübel oder sonstiges ungeeignetes Verbindungs- und Aufhängungsmaterial.
Nach dem Einbau ist die waagrechte Position in beiden Richtungen zu überprüfen. Achten Sie darauf, dass das Nachziehen
einzelner Aufhängungen und Büchsen zu keiner Verschränkung oder Verdrehung der Anlage führt. Die Tragfähigkeit der Decke,
bzw. der Wand ist jeweils sorgfältig zu bewerten. Der Einbau der Anlage darf nur an statisch feste Träger erfolgen.
Technische Änderungen vorbehalten
Komfortschleier Li-Combi
Anker M10
Gewindestange M10 -8.8
Mutter M10 - 8.8
links-rechte
Aufhängebuchse M10
links-rechte Schraube
M10
Mutter M10 - 8.8
7
