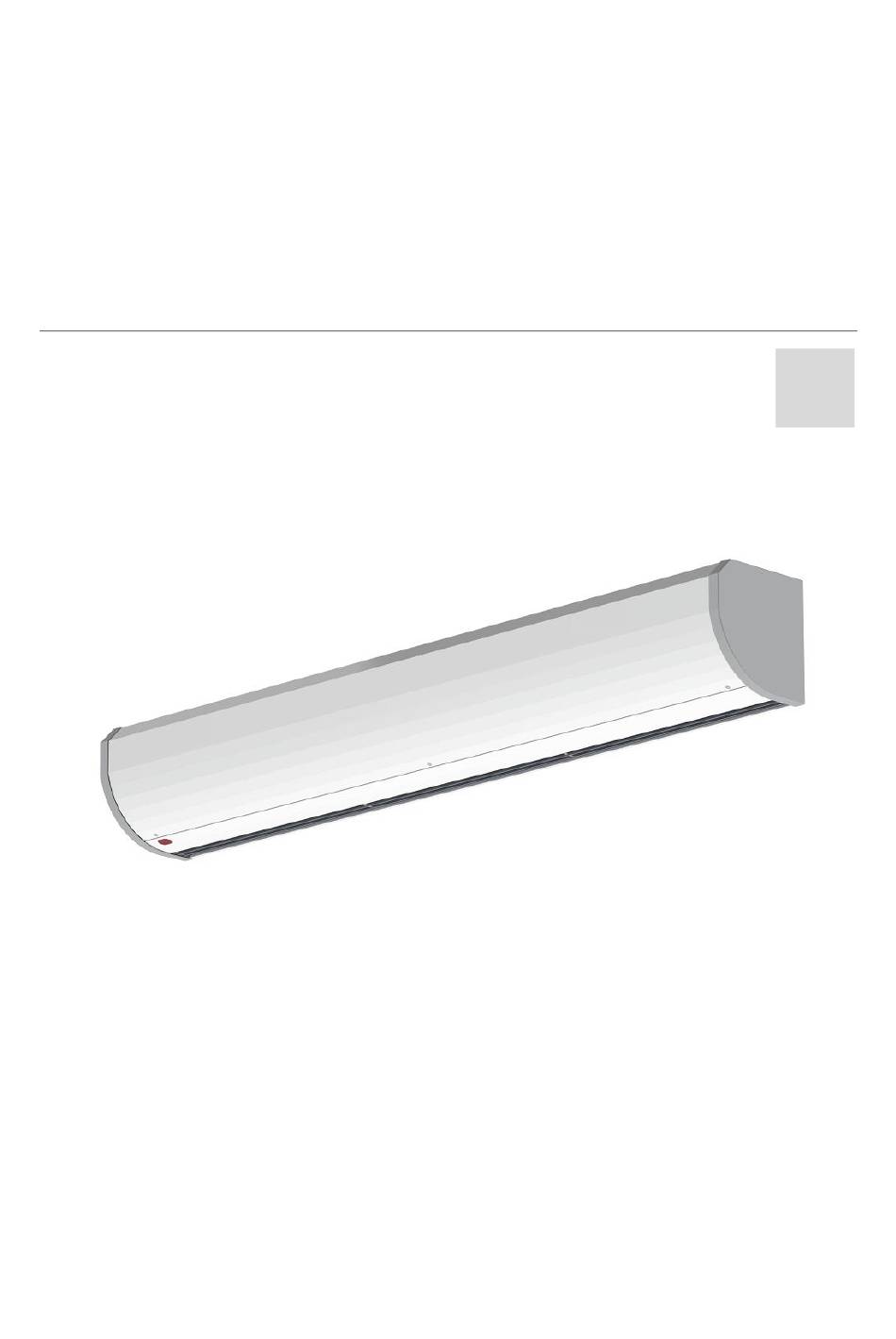

- Seite 1 K O M F O R T - T Ü R L U F T S C H L E I E R S T A V O K L I M A Installations- und Betriebshandbuch Modell EASY www.stavoklima.cz Version B...
- Seite 2 Sicherheitsmaßnahmen ..............................4 Grundinformationen über der schleier und deren Einsatz ....................4 Abmessungen des schleier ............................... 5 Montage des schleier ............................... 5 6.1. Nachträglich arretierbare Unterdeckenaufhängungen ZS-Easy ................5 6.2. Wandaufhängung ZN-Easy ............................6 6.3. Horizontaler Einbau – allgemeine Informationen ....................6 Anschluss des schleier an die Heizungsleitung .........................
- Seite 3 Komfortschleier EASY Auspacken des schleier, Kontrolle nach dem Transport, bzw. der Lagerung 2.1. Auspacken des schleier, Kontrolle Überprüfen Sie sorgfältig den Inhalt des Lieferscheins, der einen integralen Bestanteil der Lieferung bildet. Bei den Teilen, die als Extra-Zubehör im Lieferschein bezeichnet sind (d.h. sie sind kein Teil des schleier, bzw. sie sind nicht in der Anlage eingebaut), ist die Vollständigkeit in Bezug auf die gelieferte Sendung (in der Regel in einem anderen Karton geliefert) und deren Unversehrtheit...
- Seite 4 Installations- und Betriebshandbuch Sicherheitsmaßnahmen Der schleier ist nach den Vorschriften der Regierungsverordnungen und den von dem Hersteller in der Konformitätserklärung angeführten tschechischen Normen, die mit den EU-Richtlinien harmonisiert sind, hergestellt. Das oben angeführte Produkt ist im Einklang mit folgenden Normen: ČSN EN 60335-1 ed.3 ČSN EN 60335-2-30 ed.
- Seite 5 Die Türeinheit wird an vier Aufhängepunkten am Mantel des schleier aufgehängt. Die Aufhängepunkte sind vom Außen zugänglich, und an des schleier sind sie vom Hersteller mit Nietmuttern bestückt (M8 Gewinde). Als Zubehör zu den Unterdeckenaufhängungen ZS-Easy wird (auf Bestellung) geliefert: 4x Gewindestange M8x1000 - 8.8, 4x Anker M8/30, 4x U-...
- Seite 6 Hersteller mit Nietmuttern bestückt (M8 Gewinde). Als Zubehör zu der Wandaufhängung ZN-Easy wird (auf Bestellung) geliefert: 2x Wandkonsole, 4x Nietunterlegscheibe Größe 6, 4x Schraube M8x30 - 8.8, 4x flache Unterlegscheibe Größe 8, flexible Unterlegscheibe Größe 8.
- Seite 7 Komfortschleier EASY Nach dem Einbau ist die waagrechte Position in beiden Richtungen zu überprüfen. Achten Sie darauf, dass das Nachziehen der Ankerschrauben zu keiner Verschränkung oder Verdrehung der Anlage führt. Die Tragfähigkeit der Decke, bzw. der Wand ist jeweils sorgfältig zu prüfen. Der Einbau der Anlage darf nur an statisch feste Träger erfolgen.
- Seite 8 Installations- und Betriebshandbuch Schaltung des 3-Wege-Ventils Schaltung des 2-Wege-Ventils TVT, ETVT TV, ETVQ 7.1. Regelung des Wärmetauschers durch das Ventil mit thermostatischem Kopf Der thermostatische Kopf zum 2-Wege-Ventil (TV) und 3-Wege-Ventil (TVT) wird jeweils in der Ausführung mit getrenntem Sensor (Temperaturbereich 25 - 65°C) – Temperaturregelung der Austrittsluft geliefert. Die gewünschte Schließungstemperatur von Wasser wird auf der Kopfskala (1-5) eingestellt.
- Seite 9 Komfortschleier EASY 7.3. Einstellung des Durchfluss-Drucks eines unabhängigen Ventils (ETVQ) Einstellung Schließung Drehen Sie das Einstellrad auf den gewünschten Wert Drehen Sie das Einstellrad im Uhrzeigersinn in um, z. B. 5.0. die Position X. Werte Einstellung DN 20 1080 1150...
- Seite 10 Installations- und Betriebshandbuch 8.2. BASE Wandregler Der BASE Regler ist für die Steuerung des Lüfters und des (Warmwasser- und elektrischen) Heizungsgeräts bestimmt, und dies mit der Anschlussmöglichkeit von externen Komponenten (Türkontakt, Raum- oder Auslassthermostat). Die Funktion des Reglers ist durch den Typ der Elektrodokumentation spezifiziert. Der Regler ist zum Wandeinbau bestimmt, und es wird dazu eine spezielle Bedienungsanleitung geliefert.
- Seite 11 Komfortschleier EASY 8.4. Steuerung über die Modbus-Funktion Die Voraussetzung für die Aktivierung von MODBUS ist die Aktivierung dieser Funktion am Umschalter DIPP-2 (Seite 9). Die lufttechnische Einheit kann mittels des BASE Reglers über den RS 485 Port fernbedient werden. Port: RS 485 –...
- Seite 12 Installations- und Betriebshandbuch 1012 0x03F2 UINT32 Anzahl der Relaisschaltungen 1 1014 0x03F4 UINT32 Anzahl der Relaisschaltungen 2 1016 0x03F6 UINT32 Anzahl der Relaisschaltungen 3 1018 0x03F8 UINT32 Anzahl der Relaisschaltungen 4 1020 0x03FA UINT32 Anzahl der Relaisschaltungen 5 1022 0x03FC UINT32 Anzahl der Relaisschaltungen 6 Register zum Schreiben:...
- Seite 13 Komfortschleier EASY Nach der Montage ist alles sorgfältig zu prüfen und die Ausgangsrevision der Anlage durchzuführen. Überprüfen Sie die Funktionsfähigkeit der Sicherungen FU1-FU3 (Ditronic) für die Innenschaltungen (die Werte der Sicherungen sind auf dem Kasten der Elektronik markiert) und überzeugen Sie sich über die Funktion externer Komponenten (Zubehör), die die richtige Funktion der Anlage wesentlich beeinflussen können.
- Seite 14 Schritt können jedoch irreparable Schäden und Beschädigungen der Anlage verursacht werden. Auf solche Schäden bezieht sich keine Garantie. Die Lufteinheiten EASY werden aus hochwertigen Bauteilen hergestellt, die keine besondere Wartung erfordern. Für eine lange Nutzungsdauer der Anlage empfehlen wir jedoch, die Wartung in den vorgeschriebenen oder noch häufigeren Zeitabständen, nach eigenem Ermessen aufgrund des Betriebs in der jeweiligen Applikation, durchzuführen.
- Seite 15 Komfortschleier EASY 12.1. Behebung einfacher Störungen Störungsart Mögliche Ursache Behebung Leitungsschutzschalter der Anlage ist Einschalten ausgeschaltet Netzausfall Prüfung Sicherung in der Anlage Prüfung Der schleier kann nicht Prüfung der Schaltung, event. eingeschaltet werden Türkontakt Durchklemmen Position des Reglers „0“ Prüfung, Position > "0"...
- Seite 16 Vor dem Beginn der Heizsaison ist die erforderliche Menge vom Heizmedium von den ausgelegten Werten für der schleieren mit Warmwasser-Heizungsgerät zu besorgen. Der Hersteller behält sich vor, Änderungen aus Marketing- oder Fertigungsgründen ohne vorherige Ankündigung vorzunehmen! STAVOKLIMA s.r.o. Budějovická 450, 370 01 Homole Tel.: +420 387 001 931 e-mail: info@stavoklima.cz...
