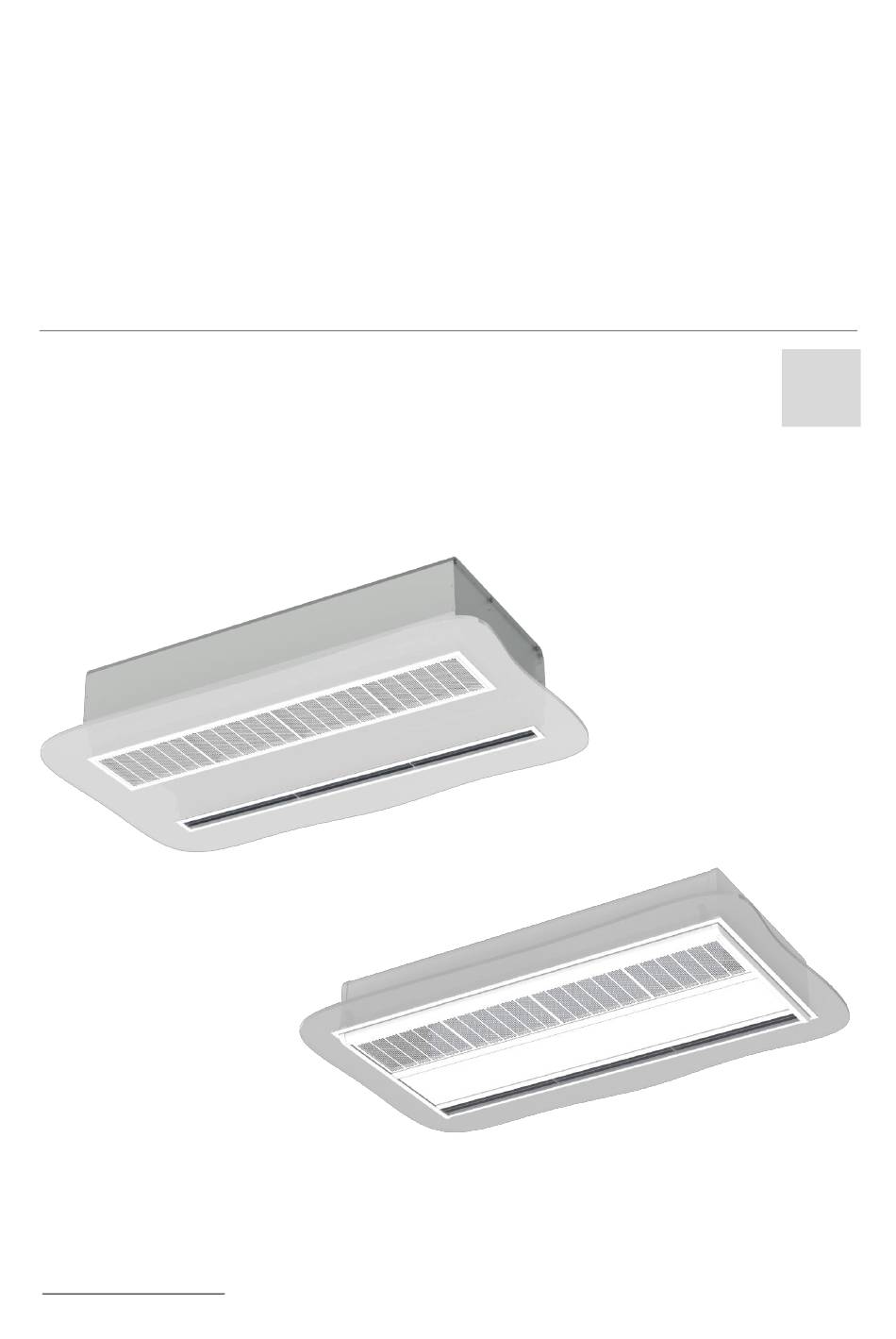

- Seite 1 K O M F O R T - T Ü R L U F T S C H L E I E R S T A V O K L I M A Installations- und Betriebshandbuch Modell Li - Untersichtsausführung www.stavoklima.cz Version A...
- Seite 2 Installations- und Betriebshandbuch Inhaltsverzeichnis Inhaltsverzeichnis ................................2 Auspacken der Einheit, Kontrolle nach dem Transport, bzw. der Lagerung ..............3 2.1. Auspacken der Einheit, Kontrolle ..........................3 2.2. Lagerung der Einheit, sonstige Transportempfehlungen ..................3 2.3. Sicherheitsmaßnahmen ............................4 Grundinformationen über die Einheit und deren Einsatz ....................5 Abmessungen der Einheit ..............................
- Seite 3 Li Komfortluftschleier – Untersichtsausführung Auspacken der Einheit, Kontrolle nach dem Transport, bzw. der Lagerung 2.1. Auspacken der Einheit, Kontrolle Überprüfen Sie sorgfältig den Inhalt des Lieferscheins, der einen integralen Bestanteil der Lieferung bildet. Bei den Teilen, die als Extra-Zubehör im Lieferschein bezeichnet sind (d.h. sie sind kein Teil der Einheit, bzw. sie sind nicht in der Anlage eingebaut), ist die Vollständigkeit in Bezug auf die gelieferte Sendung (in der Regel in einem anderen Karton geliefert) und deren Unversehrtheit zu prüfen.
- Seite 4 Installations- und Betriebshandbuch 2.3. Sicherheitsmaßnahmen Die Einheit ist nach den Vorschriften der Regierungsverordnungen und den von dem Hersteller in der Konformitätserklärung angeführten tschechischen Normen, die mit den EU-Richtlinien harmonisiert sind, hergestellt. Das oben angeführte Produkt ist im Einklang mit folgenden Normen: ČSN EN 60335-1 ed.3 ČSN EN 60335-2-30 ed.
- Seite 5 Li Komfortluftschleier – Untersichtsausführung Grundinformationen über die Einheit und deren Einsatz Die Lufteinheit ist eine Anlage, die eine natürliche Luftbarriere vor der Eindringung kalter Luft in die warme Umgebung bildet (in der Sommersaison erfüllt sie auch die Schutzfunktion vor der Eindringung heißer Sommerluft in die gekühlten, bzw. klimatisierten Räume).
- Seite 6 Installations- und Betriebshandbuch Abmessungen der Einheit 4.1. Modell „OS“ – Drehsaugen mit Rahmen Abmessungen (mm) Modell „OS“ Austrittshöhe THCP-100-3-Li0 1x910 1020 2500 THCP-150-3-Li0 1x1385 1020 2500 THCP-200-3-Li0 1x1885 1020 2500 THCP-250-3-Li0 2x1180 1020 2500 THCP-100-3-Li1 1x910 1020 2800 THCP-150-3-Li1 1x1385...
- Seite 7 Li Komfortluftschleier – Untersichtsausführung 4.2. Modell „DP“ – in die Untersicht Abmessungen (mm) Modell „DP“ Austrittshöhe Min. Max. THCP-100-3-Li0 2500 THCP-150-3-Li0 2500 THCP-200-3-Li0 2500 THCP-250-3-Li0 2500 THCP-100-3-Li1 2800 THCP-150-3-Li1 2800 THCP-200-3-Li1 2800 THCP-250-3-Li1 2800 THCP-100-3-Li2 1000 3500 THCP-150-3-Li2 1000 3500...
- Seite 8 Installations- und Betriebshandbuch Montage der Einheit Vor dem Einbau des Luftschleiers ist der Stromanschluss aufgrund der elektrischen Anker M10 Parameter des einzubauenden Luftschleiers an der Einbaustelle bereit zu stellen und anliegenden Schaltplan. Beim Luftschleier mit Warmwassererhitzer ist der Warmwasseranschluss bereit zu stellen.
- Seite 9 Li Komfortluftschleier – Untersichtsausführung 5.2. Montage der Einheit in die Untersicht – „DP“ Für die Einbaulagen oberhalb der Decke werden die Luftschleier mit höhenverstellbaren Aufsätzen geliefert, welche Saugen und Ausblasen bei der Untersichtanordnung ermöglichen. Der Luftschleier wird aus ästhetischem Grund oder aufgrund eines Platzmangels zur Aufhängung zwischen der Türöffnung und der Decke in die Untersicht eingebaut.
- Seite 10 Installations- und Betriebshandbuch Das Modell in der Ausführung DP verfügt über keine Revisionstür für eventuellen Serviceeingriff in den Luftschleier! Für die Ausführung von voller Untersicht (z.B. Gipskarton) ist höchst empfehlenswert, eine Servicetür in der Untersicht auszuführen. Anschluss der Einheit an die Heizungsleitung Bevor das Medium an die Einheit angeschlossen wird, ist es zu prüfen, ob die Warmwasserzuleitungen zur Verfügung stehen und keine Beschädigung aufweisen.
- Seite 11 Li Komfortluftschleier – Untersichtsausführung Die Stutzen des Warmwasser-Heizungsgeräts sind standardmäßig rechts am oberen Teil der Einheit angeordnet (auf Wunsch des Kunden können sie bei der Fertigung auch an einer anderen Stelle angeordnet werden). Die Zuleitungen sind mit runden Zeichen markiert – Medium Eingang rot mit dem Pfeil nach innen, und das Zeichen Medium Ausgang blau mit dem Pfeil nach außen. Medium Eingang Medium Ausgang Verwechseln Sie die Positionen der Stutzen –...
- Seite 12 Installations- und Betriebshandbuch 6.2. Regelung des Wärmetauschers durch das Ventil mit elektrothermischem Kopf Der elektrothermische Ventilantrieb zum Warmwasserwärmetauscher ist in der eingebauten Ausführung 2- Wege-Ventil (ETVQ) oder 3-Wege-Ventil (ETVT) lieferbar. Ausführung „normal geöffnet“ (NO). Wenn sich der thermische Antrieb unter Spannung befindet, erwärmt sich der elektrisch beheizte Sensor. Nach Ablauf der „toten“...
- Seite 13 Li Komfortluftschleier – Untersichtsausführung Typen der Regler und Möglichkeiten der Steuerung 7.1. ECON Regler Der Econ Regler ist für die Steuerung des Lüfters und des (Warmwasser- und elektrischen) Heizungsgeräts bestimmt, und dies mit der Anschlussmöglichkeit von externen Komponenten (Türkontakt, Raum- oder Auslassthermostat). Diese Typen der Grundsteuerungen erlauben die Verkettung der Regler nicht (dies gilt nicht für den Econ DUAL Regler).
- Seite 14 Installations- und Betriebshandbuch 7.2. Ditronic Touch Regler Ditronic Touch Berührungsregler ist ein hochkomfortabler Regler zur Steuerung des Lüfters und des (Warmwasser- und elektrischen) Heizungsgeräts, mit der Anschlussmöglichkeit von externen Komponenten (Türkontakt, BMS usw.). Die Funktion des Reglers ist durch den Typ der Elektrodokumentation spezifiziert. Der Regler ist zum Wandeinbau bestimmt, und es wird dazu eine spezielle Bedienungsanleitung geliefert.
- Seite 15 Li Komfortluftschleier – Untersichtsausführung Elektrischer Anschluss der Einheit Die Lufteinheit muss durch einen geeigneten Leitungsschutzschalter in Übereinstimmung mit ihren elektrischen Parametern geschützt werden – siehe beiliegendes elektrisches Schema. Zuerst ist der Anschluss der vorbereiteten Kabel nach dem beiliegenden elektrischen Schema an die Klemmen auszuführen, dann erfolgt die Kontrolle des Anschlusses, die Verbindung und erst dann die Einschaltung der Einspeisung.
- Seite 16 Installations- und Betriebshandbuch 8.1. Entsperren des Notstandthermostats bei den Einheiten mit elektrischem Heizungsgerät Die Einheiten mit elektrischem Heizungsgerät sind mit Betriebsthermostat mit automatischer Rückstellung (sie befinden sich an jedem Heizungskörper) und einem Notfallthermostat mit manueller Rückstellung ausgestattet. Bei der Überschreitung der zulässigen Grenztemperatur innerhalb der Einheit wird der Heizungskreislauf durch den Notfallthermostat ausgeschaltet = herausgesprungene Taste.
- Seite 17 Li Komfortluftschleier – Untersichtsausführung Fakultatives Zubehör zur Einheit – je nach dem Ausstattungsgrad Das häufigste Zubehör sind die thermostatischen, bzw. elektrothermischen Ventile zur Temperaturregelung (Kapitel 6.1 und 6.2). Die Ventile sind in der Regel vom Hersteller eingebaut, alle erhältlichen Ventiltypen siehe Katalogdokumentation. Ein weiteres verwendetes Zubehör ist der (magnetische oder mechanische) Türkontakt.
- Seite 18 Installations- und Betriebshandbuch * wenn eingebaut 11.1. Behebung einfacher Störungen Störungsart Mögliche Ursache Behebung Leitungsschutzschalter der Anlage ist Einschalten ausgeschaltet Netzausfall Prüfung Sicherung in der Anlage Prüfung Die Einheit kann nicht Prüfung der Schaltung, event. Türkontakt eingeschaltet werden Durchklemmen Frostschutz Prüfung Position des Reglers „0“...
- Seite 19 Li Komfortluftschleier – Untersichtsausführung 12.1. Filterausbau des Modell „OS – Drehsaugen“ 1. Durch einfaches Ziehen des Sauggitters kippt dieses aus. 2. Das Filter wird durch Umdrehen der magnetischen Sicherheitsschlösser auf Seiten des Filters gelöst. 3. Nehmen Sie den Filter heraus und saugen Sie die Staubverschmutzung.
- Seite 20 Vor dem Beginn der Heizsaison ist die erforderliche Menge vom Heizmedium von den ausgelegten Werten für die Einheiten mit Warmwasser-Heizungsgerät zu besorgen. Der Hersteller behält sich vor, Änderungen aus Marketing- oder Fertigungsgründen ohne vorherige Ankündigung vorzunehmen! STAVOKLIMA s.r.o. Budějovická 450, 370 01 Homole Tel.: +420 387 001 931 e-mail: info@stavoklima.cz...
